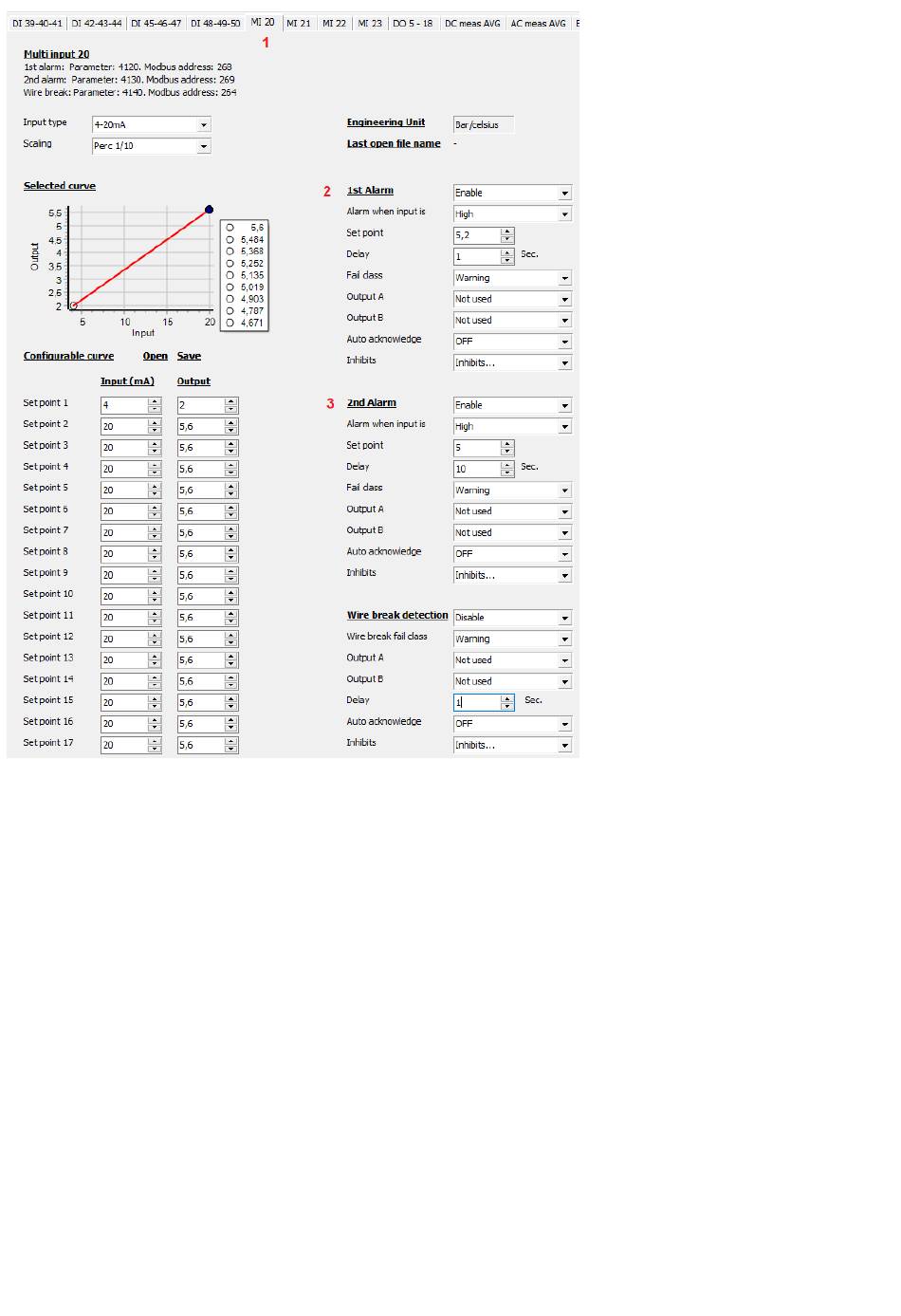

1. Wählen Sie die gewünschte Option für den Multi-Eingang aus.
2. Konfigurieren Sie die Parameter für den ersten Alarm.
3. Konfigurieren Sie die Parameter für den zweiten Alarm.
Sensoren mit max. Ausgang kleiner als 20 mA
Wenn ein Sensor einen maximalen Ausgang von weniger als 20 mA hat, muss berechnet werden, was ein 20-mA-Signal
anzeigen würde.
Beispiel: Ein Drucksensor liefert 4 mA bei 0 bar und 12 mA bei 5 bar.
• (12 - 4) mA = 8 mA = 5 bar
• 1 mA = 5 bar/8 = 0,625 bar
• 20 - 4 mA = 16 × 0,625 bar = 10 bar
Konfigurieren von Multi-Eingangs-Alarmen über das Display
Alternativ können Sie die Multi-Eingangs-Alarme auch über das Display konfigurieren: E/A-Einstellungen > Eingänge
> Multi-Eingang > Multi-Eingang [20 bis 23].1 / 2]
9.3.5 Drahtbruch
Um die an die Multi-Eingänge und Analogeingänge angeschlossenen Sensoren/Drähte zu überwachen, können Sie die
Drahtbruchfunktion für jeden Eingang aktivieren. Liegt der Messwert am Eingang außerhalb des normalen dynamischen
