4.7.3

Virtuelle Umschaltereignisse

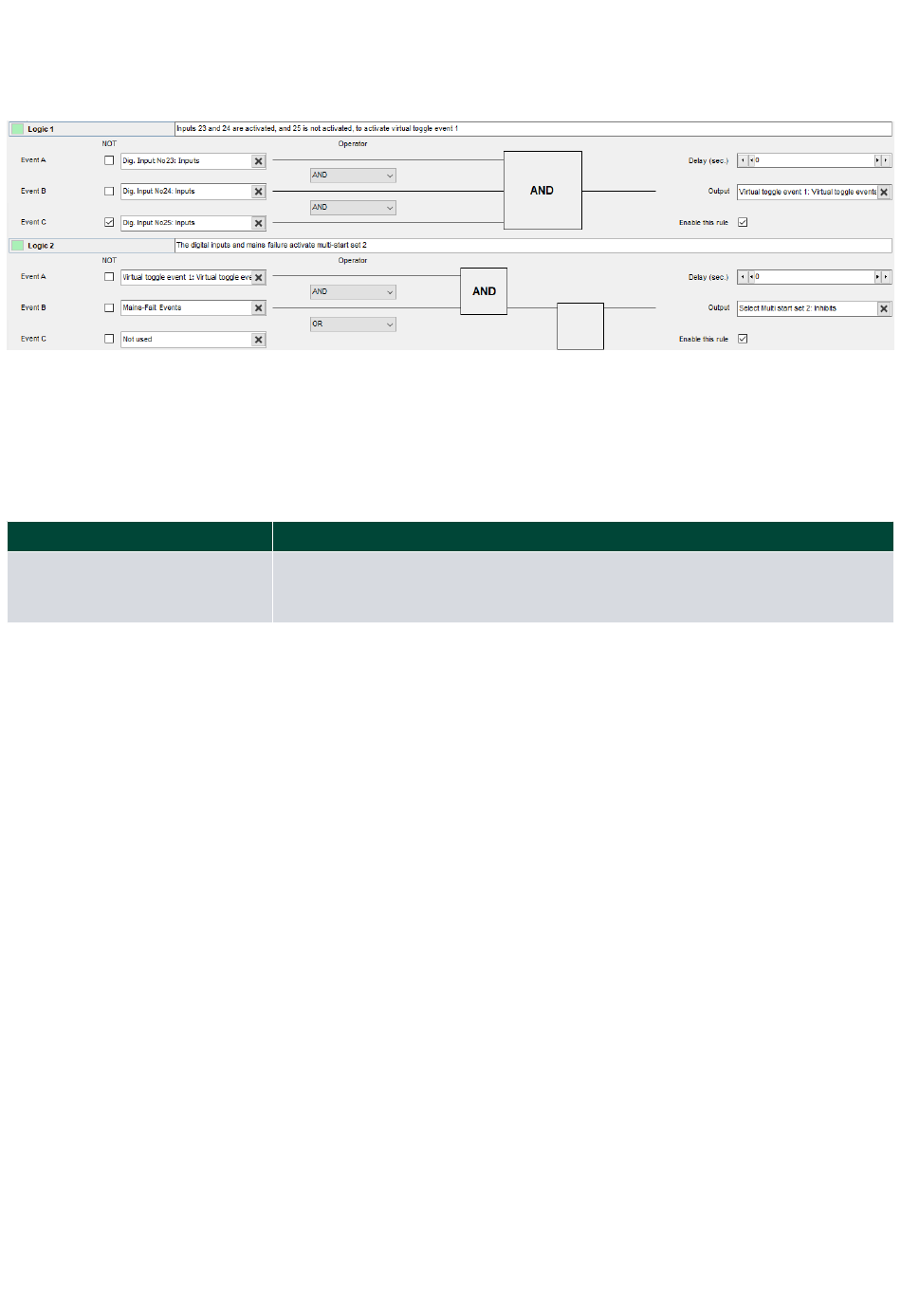

Virtuelle Umschaltereignisse werden verwendet, um die Anzahl der Ereignisse in einer logischen Sequenz zu erweitern. Zum
Beispiel kann der Ausgang von Logik 1 verwendet werden, um die Sequenz in Logik 2 fortzusetzen.
• Der Ausgang Logic 1 ist auf Virtuelles Umschaltereignis 1 gestellt.
• Das Ereignis A in Logic 2 ist Virtuelles Umschaltereignis 1.
Bis zu fünf Ereignisse, die in dieser logischen Folge verwendet werden können (A + B + C in Logik 1 und B + C in Logik 2).
Virtuelle Umschaltereignisse
Beschreibung
Virtuelles Umschaltereignis [1-96]*
ANMERKUNG * Zuvor Virtuelles Ereignis [1-96].
4.7.4

Flipflop-Funktion

Die Flipflop-Funktion ermöglicht es, dass ein Impulseingang einen Ausgang, z. B. ein Relais, verriegelt.
Das Ereignis wählt einen Flipflop-Ausgang (1 bis 16), und der Ausgang wählt die Ausgangsfunktion:
• Flipflop einstellen (1 bis 16) = Ändert den Flipflop-Ausgangsstatus auf Hoch.
• Flipflop zurücksetzen (1 bis 16) = Ändert den Flipflop-Ausgangsstatus auf Niedrig
• Flipflop umschalten (1 bis 16) = Ändert den Flipflop-Ausgangszustands von Niedrig auf Hoch oder von Hoch auf Niedrig.
Designer's handbook 4189341315B DE
Die virtuellen Toggle-Ereignisse 1 bis 96 können über Modbus aktiviert werden. Sie
können auch in mehreren Logikzeilen verwendet werden, um die Anzahl der
möglichen Ereignisse in einer Sequenz zu erhöhen.
