2.5.2 Einrichtung einer eigenständigen Anwendung
In einer eigenständigen Anwendung kann die Aggregatsteuerung ein Aggregat, einen Generatorschalter (Gs) und einen
Netzschalter (Ns) steuern.
Bei Anschluss an eine Steuerung mit der Utility Software:
1. Wählen Sie Anwendungskonfiguration
2. Wählen Sie Neue Anlagenkonfiguration
3. Das Fenster Anlagenoptionen wird geöffnet.
Beispiel
Designer's handbook 4189341315B DE

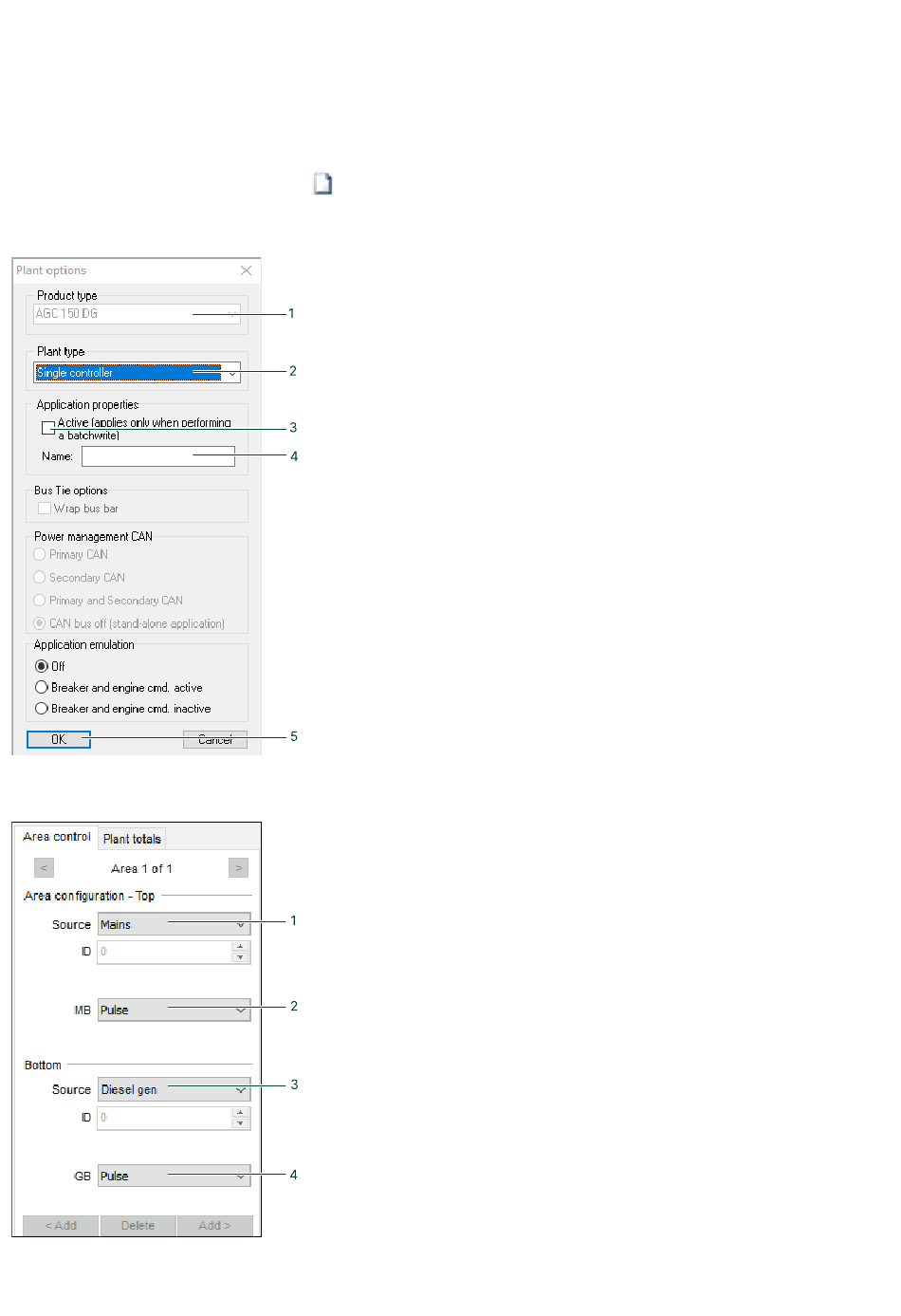

Wählen Sie die Anlagenoptionen:
1. Wählen Sie den Produkttyp (Steuerung)
• Ausgegraut, wenn bereits eine Verbindung zu einer Steuerung besteht.
2. Wählen Sie den Anlagentyp: Einzelne Steuerung
3. Wählen Sie diese Option, um die Anwendung zu aktivieren, wenn sie in die
Steuerung geschrieben wird.
4. Geben Sie einen Namen für die Anwendung ein.
5. Wählen Sie OK, um die Anwendung zu speichern.
1. Wählen Sie eine dieser Arten von Stromquellen zur Anzeige im oberen Bereich
aus:
• Keine
• Netz
• Dieselaggregat
2. Wählen Sie den Schaltertyp für den Netzschalter:
• Impuls
• Dauersignal NE
• Kompaktschalter
• Ext*
• Keine
• Dauersignal ND
3. Wählen Sie die Stromquelle aus, die im unteren Bereich angezeigt werden soll:
• Keine
• Netz
• Dieselaggregat
4. Wählen Sie den Schaltertyp für den Generatorschalter:
