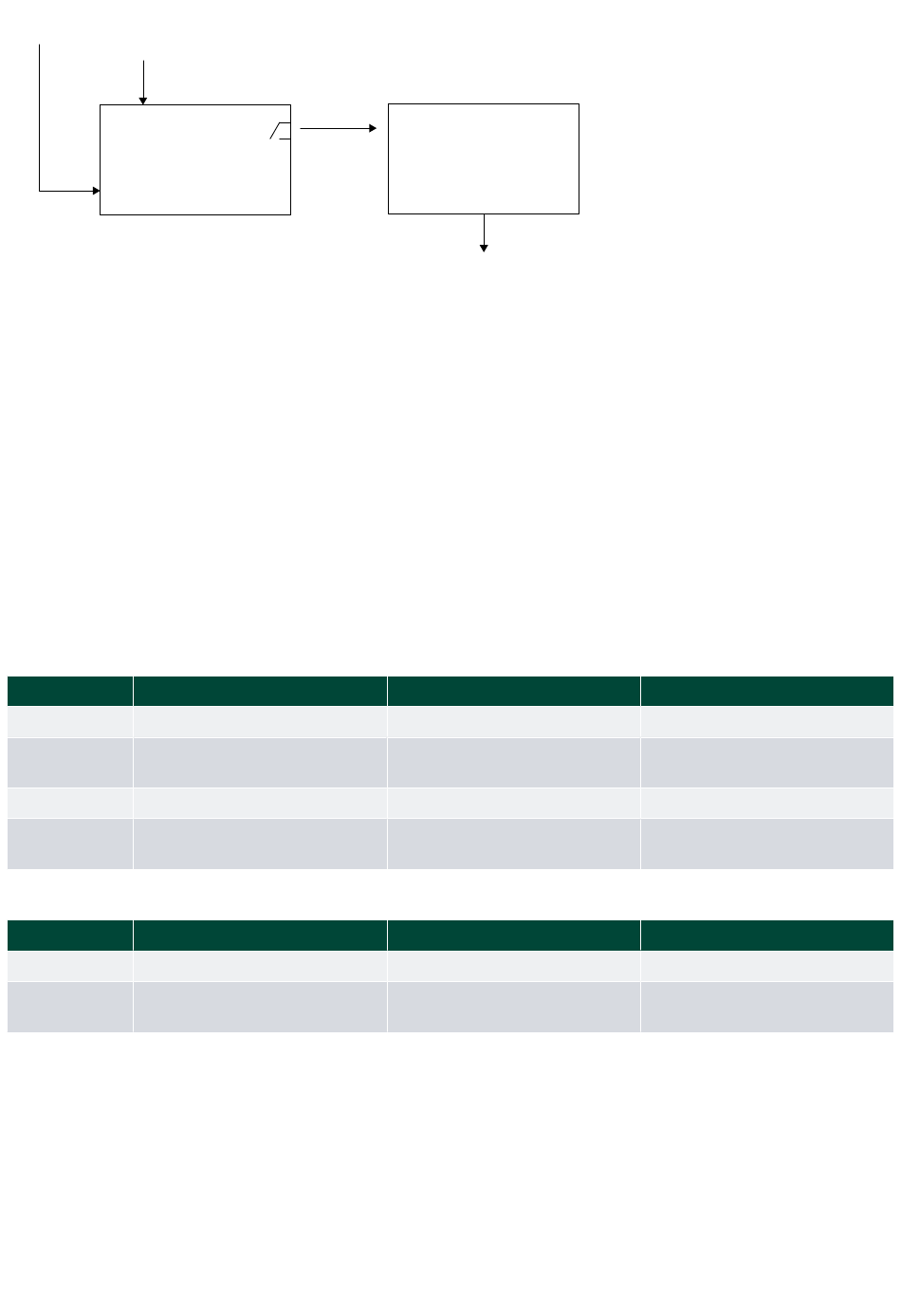

Start/stop High/low
engine speed
selection
Low speed
input
AGC 150
Temperature
control input
Es werden zwei Digitaleingänge zur Steuerung verwendet:
1. Eingang für niedrige Drehzahl. Über diesen Eingang wird das Umschalten zwischen Leerlauf- und Nenndrehzahl
vorgenommen. Diese Eingabe verhindert nicht, dass der Motor abgestellt wird. Es handelt sich lediglich um eine Auswahl
zwischen Leerlauf und Nenndrehzahl.
2. Eingang für Temperaturregelung Wenn dieser Eingang aktiviert wird, startet der Motor. Solange dieser Eingang aktiviert
ist, kann der Motor nicht angehalten werden.
Sie können den Eingang für niedrige Geschwindigkeit zusammen mit einem Timer verwenden, um die Leerlauffunktion zu
wählen. Wenn ein Eingang und ein Timer gleichzeitig verwendet werden, hat der Digitaleingang Vorrang. Wenn z. B. die
Leerlauffunktion mit dem Eingang für niedrige Geschwindigkeit aktiviert wird und der Starttimer aktiviert ist, ist die
Leerlauffunktion weiterhin aktiv, wenn der Timer abläuft, bevor der Digitaleingang deaktiviert wird.
ANMERKUNG Turbolader, die nicht für den Betrieb im niedrigen Drehzahlbereich ausgelegt sind, können beschädigt
werden, wenn der Motor zu lange im Leerlauf bleibt.
Motor > Startsequenz > Leerlauf
Parameter Text
6291 Start-Timer
6292 Freigabe Start
6295 Ausgang A
6296 Freigabe Leerlauf
Motor > Stoppsequenz > Leerlauf
Parameter Text
6293 Stopp-Timer
6294 Freigabe Stopp
Beispiele
Leerlaufdrehzahl während dem Starten/Stoppen
• In diesem Beispiel sind beide Timer aktiviert.
• Die Start- und Stoppsequenzen werden so geändert, dass der Motor zunächst im Leerlauf verbleibt, bevor er
beschleunigt wird.
• Nach dem Absetzen des Stoppbefehls geht das Aggregat von Nenndrehzahl auf Leerlaufdrehzahl, bevor es ganz
abgestellt wird.
Designer's handbook 4189341315B DE
Idle run
Output
Bereich
0,0 bis 999,0 min
AUS
EIN
Relais und M-Logik
AUS
EIN
Bereich
0,0 bis 999,0 min
AUS
EIN
input
Governor
Actuator
Standard
300,0 min
AUS
Nicht belegt
AUS
Standard
300,0 min
AUS
