Das Diagramm zeigt, wie die digitale Rückmeldung „Motor-läuft" aktiviert wird, wenn der Motor seine Zünddrehzahl erreicht
hat.
Anlasser ausrücken
Ist der Digitaleingang „Anlasser ausrücken" aktiv, wird das Startrelais abgeschaltet.
RPM
RPM
NOM
Running
feedback
Remove
starter
Firing
speed

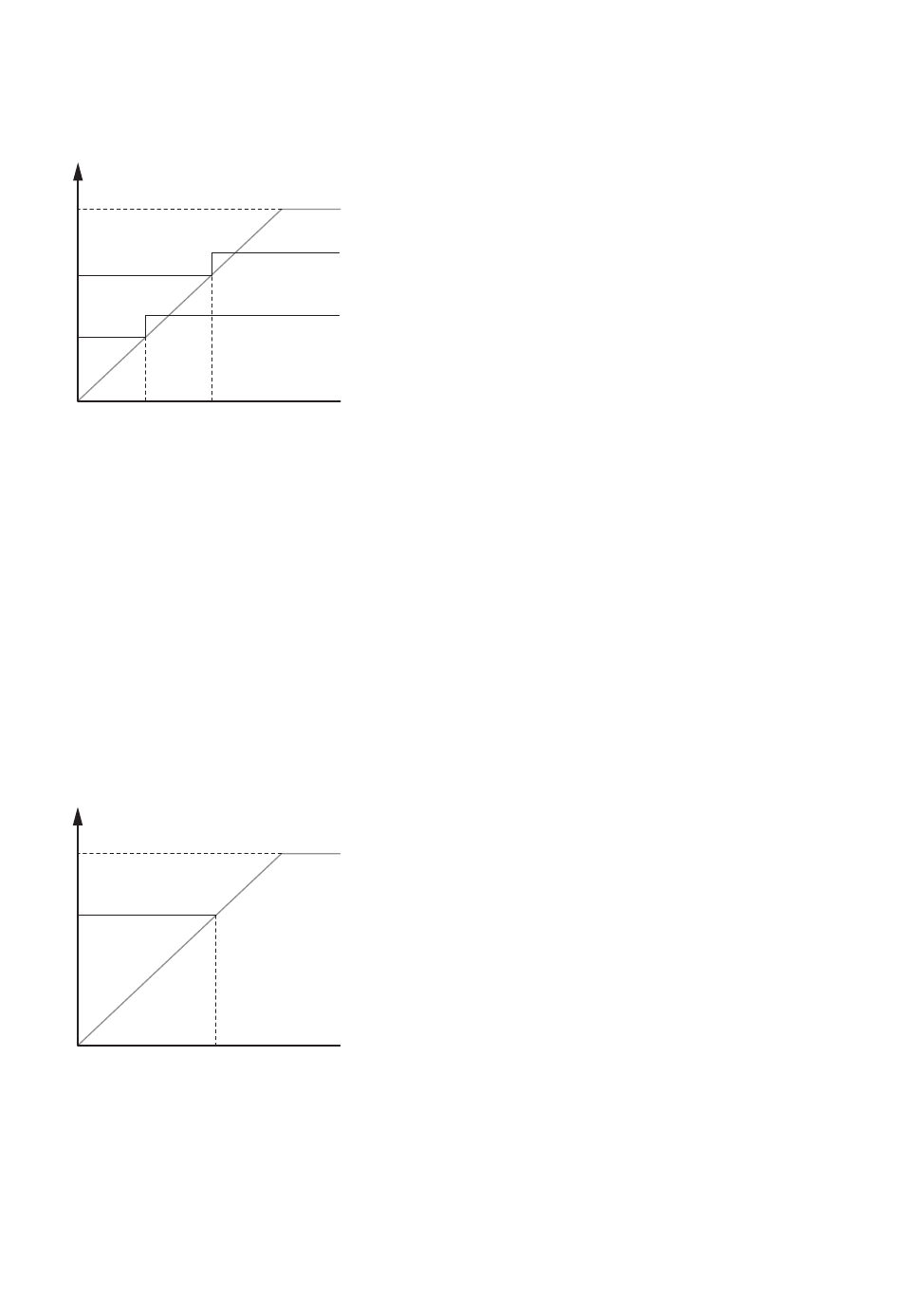

Das Diagramm zeigt, wie der Eingang zum Ausrücken des Anlassers aktiviert wird, wenn der Motor seine Zünddrehzahl
erreicht hat. Bei laufendem Motor ist die digitale 'Motor-läuft'-Rückmeldung aktiviert.
ANMERKUNG Der Eingang „Anlasser ausrücken"muss auf einen freien Digitaleingang gelegt werden.
5.2.6 Analoges Pick-up-Signal
Falls ein Impulsaufnehmer (MPU) verwendet wird, kann eine bestimmte Drehzahl für das Abschalten des Startrelais
konfiguriert werden.
Rückmeldung „Motor-läuft"
Die Zeichnung zeigt, wie die Rückmeldung „Motor läuft" bei Erreichen der Zünddrehzahl erkannt wird. Die Werkseinstellung
ist 1000 U/min.
RPM
RPM
NOM
Running
feedback
Designer's handbook 4189341315B DE
RPM
t
Running
RPM
t
Firing
speed
