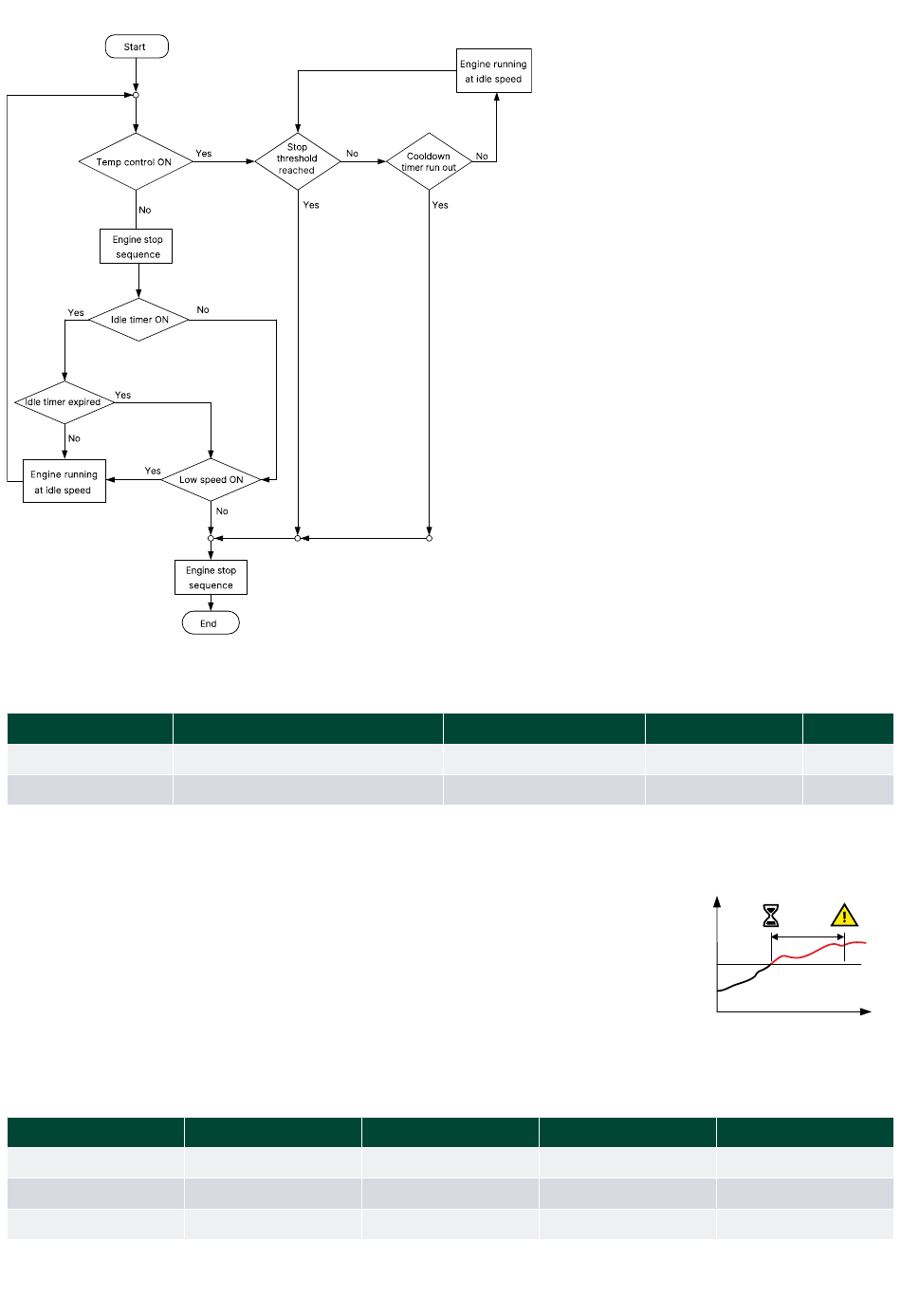

Stopp-Diagramm
5.6 Motorschutzvorrichtungen
Schutz
Überdrehzahl
Unterdrehzahl
5.6.1 Überdrehzahl
Diese Alarme weisen den Bediener darauf hin, dass der Motor zu schnell läuft.
Die Alarmreaktion basiert auf der Motordrehzahl in Prozent der Nenndrehzahl. Wenn die
Motordrehzahl über den Sollwert für die Verzögerungszeit ansteigt, wird der Alarm
aktiviert.
Motor > Schutzfunktionen > Drehzahlabhängige Schutzfunktionen > Überdrehzahl >
Überdrehzahl [1 oder 2]
Parameter
4511 oder 4521
4512 oder 4522
4513 oder 4523
Designer's handbook 4189341315B DE
IEC-Symbol (IEC 60617)
–
-
Text
Sollwert
Timer
Ausgang A
ANSI (IEEE C37.2)
12
14
Bereich
100 bis 150 %
0 bis 3200 s
Relais und M-Logik
Ansprechzeit
–
-
Value
Set
point
Überdrehzahl 1
110 %
5 s
Nicht belegt
Alarme
2
1
Delay
time
Überdrehzahl 2
120 %
1 s
Nicht belegt
