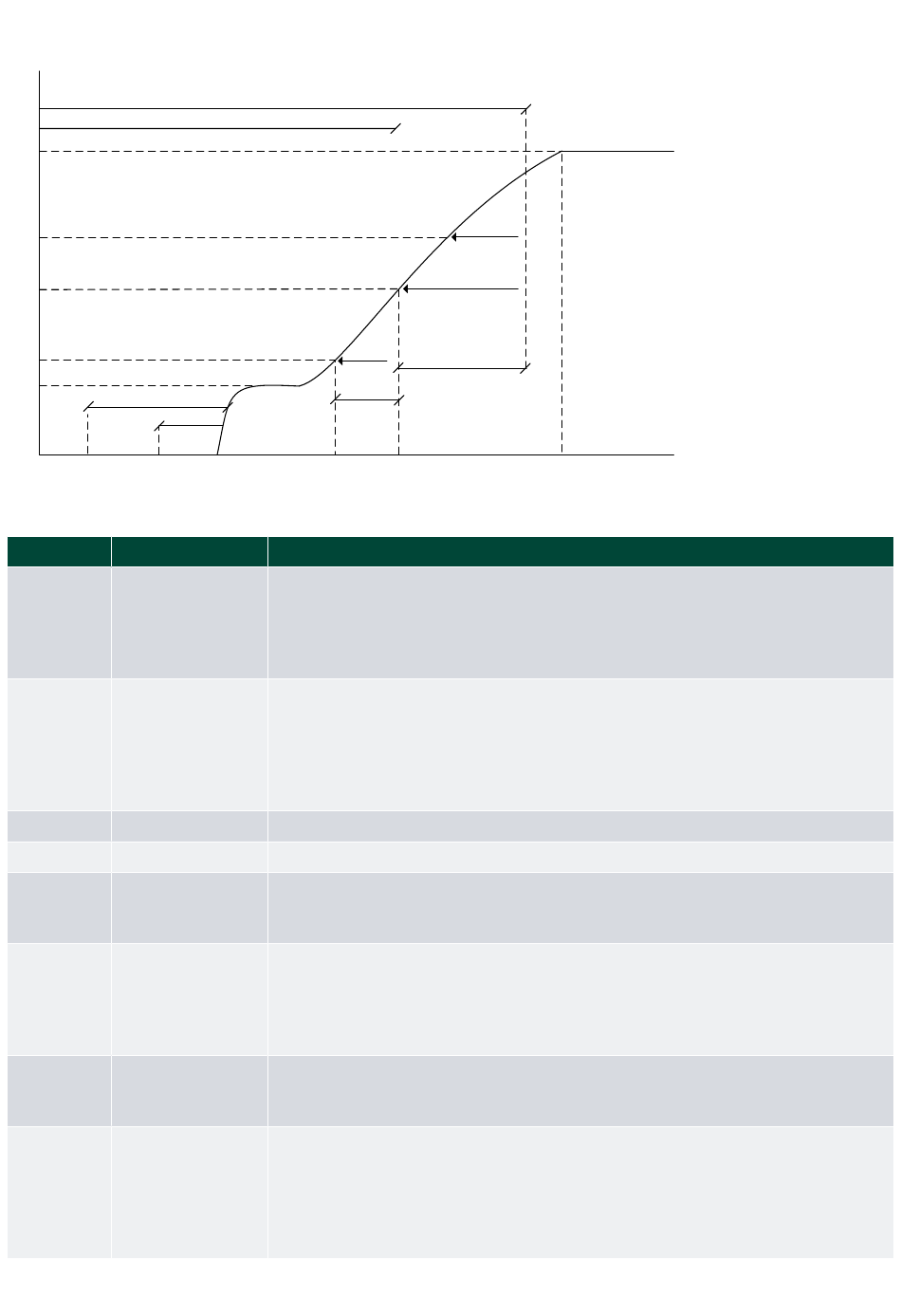

5.2.3 Anlaufübersicht
RPM
Oil pressure inhibit
1500
1000
800
400
300
Start
prepare
Run coil
(0-600 s)
(0-600 s)
Start
Einstellungen zur Startsequenz
Parameter Text
6181 Startvorbereitung
Erweiterte
6182
Startvorbereitung:
6183 Startimpuls:
6184 Startpause:
Betriebsmagnet-
6151
Timer
6174 Anlasser ausrücken
Signal „Motor läuft",
6173
U/min.-Pegel
6351 Signal „Motor läuft"
Designer's handbook 4189341315B DE
Inhibit status: Not running
Remove
starter
Cranking
Running
detection
within
(0-1200 s)
Starter Remove
starter
(0-2000 RPM)
Beschreibung
Startvorbereitung wird für die Vorbereitung des Starts verwendet, z. B. Vorschmieren
oder Vorglühen.
Das Startvorbereitungsrelais wird mit Einleitung der Startsequenz aktiviert und wieder
deaktiviert, wenn das Startrelais aktiviert ist.
Mit Timer-Einstellung 0,0 s ist die Startvorbereitungsfunktion deaktiviert.
Die erweiterte Vorbereitung aktiviert das Relais Startvorbereitung wenn die
Startsequenz eingeleitet wird. Das Relais ist aktiviert, bis die angegebene Zeit
abgelaufen ist.
Falls die erweiterte Vorbereitungszeit die Start EIN-Zeit überschreitet, wird das Relais
Startvorbereitung deaktiviert, wenn das Startrelais ausfällt.
Mit Timer-Einstellung 0,0 s ist die erweiterte Startvorbereitungsfunktion deaktiviert.
Der Anlasser wird für diese Zeit beim Anlassen aktiviert.
Die Startpause ist die Pause zwischen zwei Startimpulsen.
Der Timer für den Betriebsmagneten ist ein Sollwert, der festlegt, wie lange der
Betriebsmagnet vor dem Anlassen des Motors aktiviert wird. So hat die
Motorsteuerung Zeit, vor dem Anlassen zu starten.
Der Anlasser wird ausgerückt, wenn der Drehzahlsollwert erreicht ist. Diese Funktion
ist nur aktiv, wenn der Typ der Motor-läuft-Erkennung entweder als Impulsaufnehmer
oder MK-U/min konfiguriert ist. Beim Impulsaufnehmer berechnet die Steuerung die
Drehzahl des Aggregats aus der Frequenz, wenn die konfigurierte Anzahl der Zähne 0
ist.
Der Sollwert definiert das Niveau der Motor-läuft-Erkennung in U/min. (nur wenn die
Art des Signals „Motor läuft" entweder als Impulsaufnehmer oder MK-U/min.
konfiguriert ist).
Dieser Timer stellt sicher, dass der Motor von den Niveaus Drehzahl, Anlasser
ausrücken und Motor-läuft-Erkennung ausgeht (nur wenn die Art des Signals „Motor
läuft" entweder als Impulsaufnehmer oder MK-U/min. konfiguriert ist).
Wenn andere Arten der Motor-läuft-Erkennung als Impulsaufnehmer oder MK-U/min.
verwendet werden, bleibt der Anlasser so lange eingeschaltet, bis das
Frequenzerkennungsniveau erreicht ist.
Run status
(0-300 s)
Frequency
detection level
(20-35 Hz)
Running
detection
level
(0-4000 RPM)
Run status
(0-300 s)
Nominal
speed
