4.8.3 Diagnose-Timer
Der Diagnosemodus wird aktiviert, wenn der Diagnose-Timer abläuft. Verwenden Sie die Diagnose, um ECU-Daten zu lesen,
ohne den Motor zu starten. Um den Timer zu konfigurieren und die Diagnose zu aktivieren, gehen Sie in der Utility-Software
aufParameter und wählen Sie Parameter 6701.
4.9 Interface

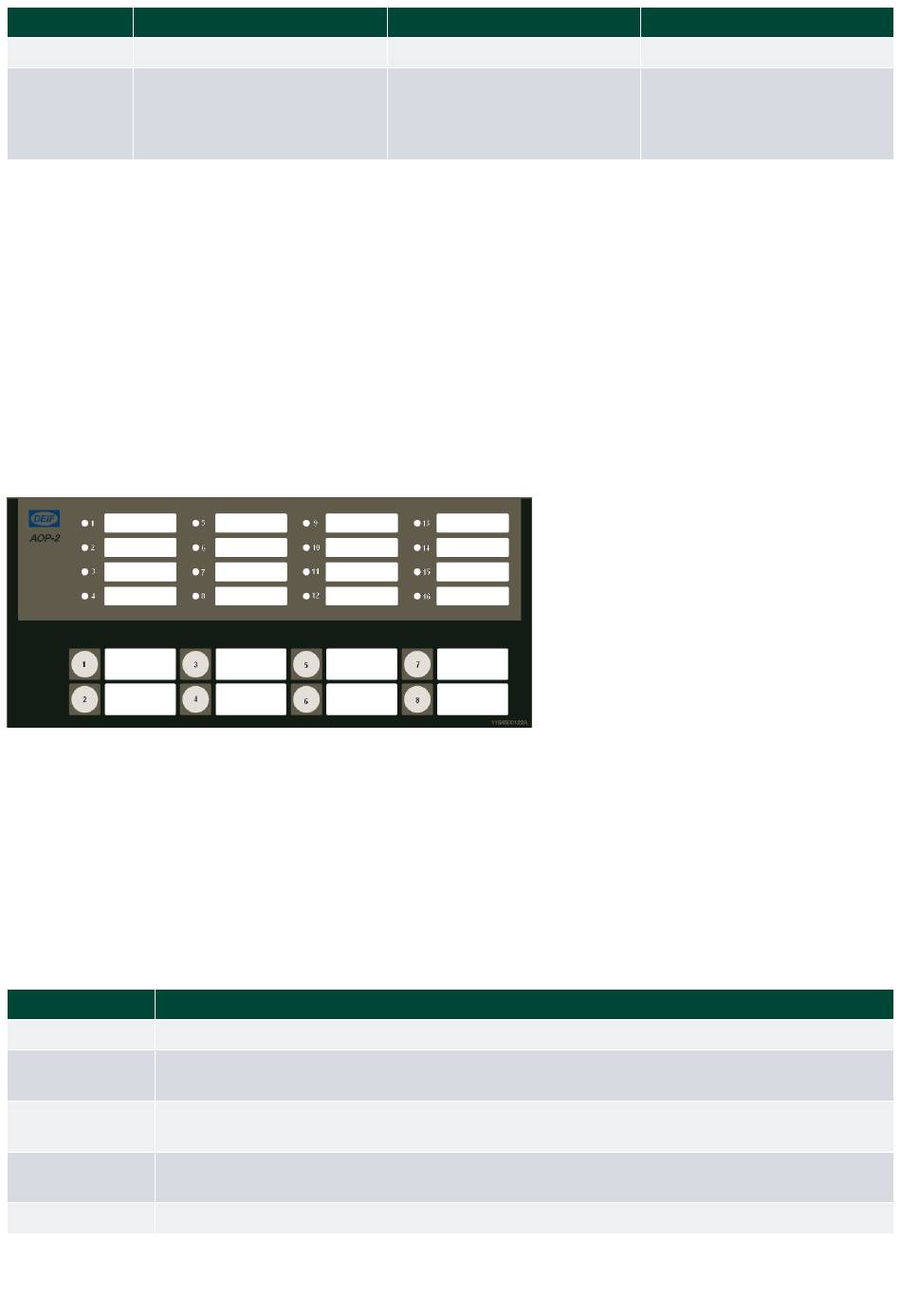

4.9.1 Zusätzliche Bedientafel, AOP-2
Das AOP-2 ist ein zusätzliches Bedienfeld, das über einen CAN-Bus-Kommunikationsanschluss an die Steuerung
angeschlossen werden kann. Sie kann als Schnittstelle zur Steuerung für die gleichzeitige Anzeige von Status und Alarmen
verwendet werden und verfügt über Tasten, z. B. für die Alarmquittierung und die Betriebsartenwahl.
Die konfigurierbaren LEDs haben die Bezeichnungen 1 bis 16 und die Tasten die Bezeichnungen 1 bis 8.
Konfiguration der CAN-Knoten-ID
Die CAN-Knoten-ID für das AOP-2 kann auf 1-9 eingestellt werden:
1. Drücken Sie die Tasten 7 und 8 gleichzeitig, um das Menü zum Ändern der CAN-ID zu aktivieren. Die LED für die aktuelle
CAN-ID-Nummer leuchtet, und die LED 16 blinkt.
2. Verwenden Sie die Tasten 7 (Erhöhen) und 8 (Verringern), um die CAN-ID gemäß der unten stehenden Tabelle zu
ändern.
3. Drücken Sie die Taste 6, um die CAN-ID zu speichern und zum Normalbetrieb zurückzukehren.
CAN-ID Anzeige der CAN-ID-Auswahl
0 LED 16 blinkt (CAN-Bus AUS)
LED 1 LEUCHTET.
1
LED 16 blinkt (Standardwert).
LED 2 LEUCHTET.
2
LED 16 blinkt.
LED 3 LEUCHTET.
3
LED 16 blinkt.
4 LED 4 LEUCHTET.
Designer's handbook 4189341315B DE
Bereich
Impuls/Einheit
0 Dezimalstellen
1 Dezimalstelle
Zwei Dezimalstellen
3 Dezimalstellen
Standard
0 Dezimalstellen
Seite 42 von 124
