7.1.4 Digitale Netzschaltersteuerung
Die Steuerung führt normalerweise die automatische Notstromsequenz gemäß den Parametern in der Systemeinstellung
aus. Neben diesen Parametern ist es möglich, den digitalen Parameter Netz OK so zu konfigurieren, dass er zur Steuerung
der Netzrückkehrsequenz verwendet wird. Ein externes Gerät (z. B. eine SPS) oder der Bediener können so entscheiden,
wann die Rückschaltsequenz ausgeführt werden soll.

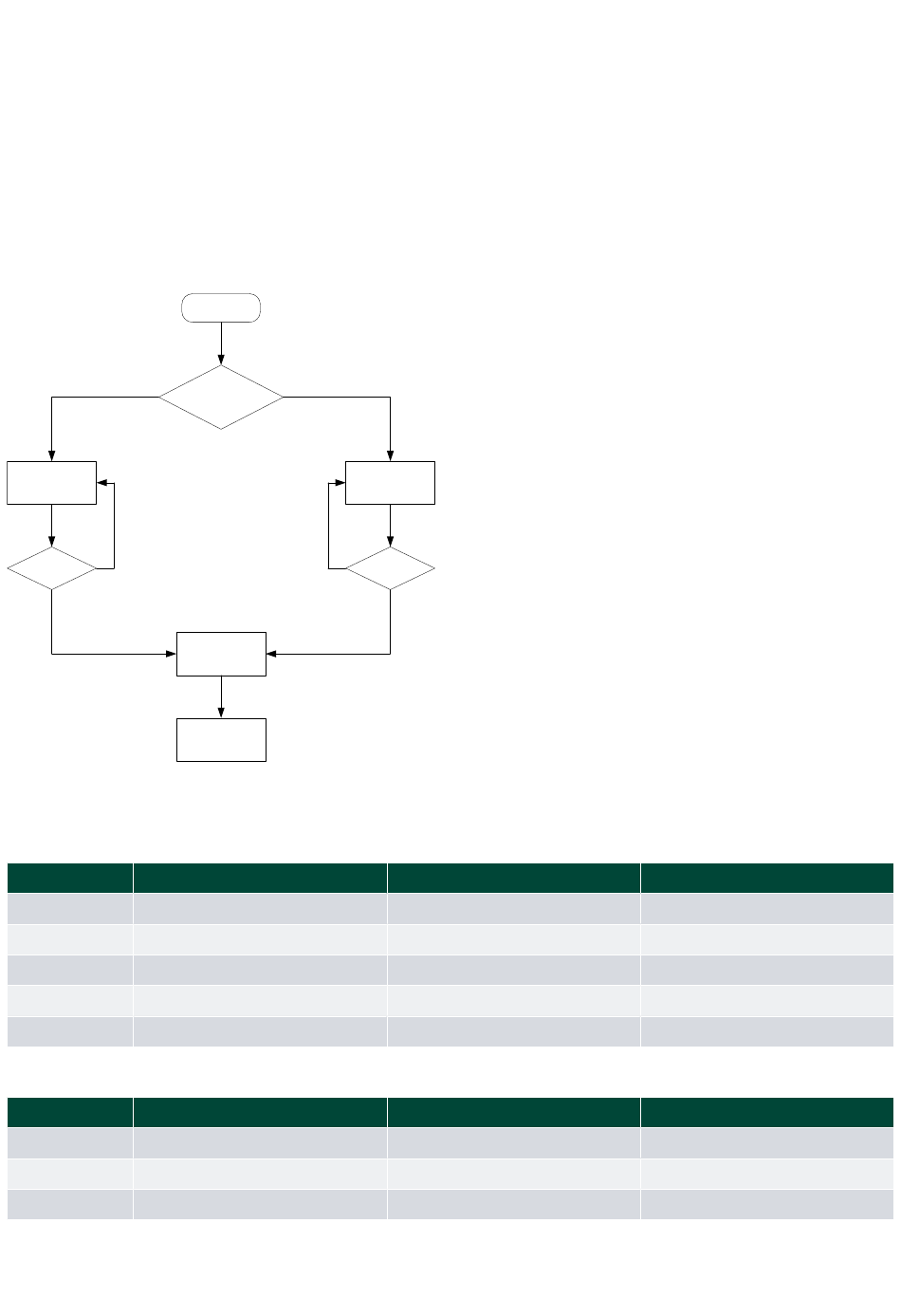

Das nachstehende Diagramm zeigt, dass der Eingang, wenn er konfiguriert ist, durch einen Impuls aktiviert werden muss,
um die Netzrückkehrsequenz zu starten. Wenn der Eingang nicht aktiviert ist, wird die Last weiterhin vom Generator
versorgt.
Die Netzwiederkehr-Verzögerung wird nicht verwendet, wenn der Eingang Netz OK konfiguriert ist.
No
Mains OK
delay
No
Expired
Yes
7.1.5 Schalterfehler
Leistungsschalter > Netzschalter > Schalterüberwachung > Ns-Öffnungsfehler
Parameter Text
2201 Timer
2202 Ausgang A
2203 Ausgang B
2204 Aktivieren
2205 Fehlerklasse
Leistungsschalter > Netzschalter > Schalterüberwachung > Ns- Schließfehler
Parameter Text
2211 Timer
2212 Ausgang A
2213 Ausgang B
Designer's handbook 4189341315B DE
Mains OK
MB input
Yes
configured
No
MB and GB
operation
Sequence
MB control
input
ON
Yes
Bereich
1,0 bis 10,0 s
Relais und M-Logik
Relais und M-Logik
EIN
Fehlerklassen
Bereich
1,0 bis 5,0 s
Relais und M-Logik
Relais und M-Logik
Standard
2,0 s
Nicht belegt
Nicht belegt
EIN
Warnung
Standard
2,0 s
Nicht belegt
Nicht belegt
