Messen Sie den Spannungsunterschied zwischen den Phasen an jeder USV (sollte
6
unter 5 V liegen). Wenn er im normalen Bereich liegt, stellen Sie den Ausgangstrenn-

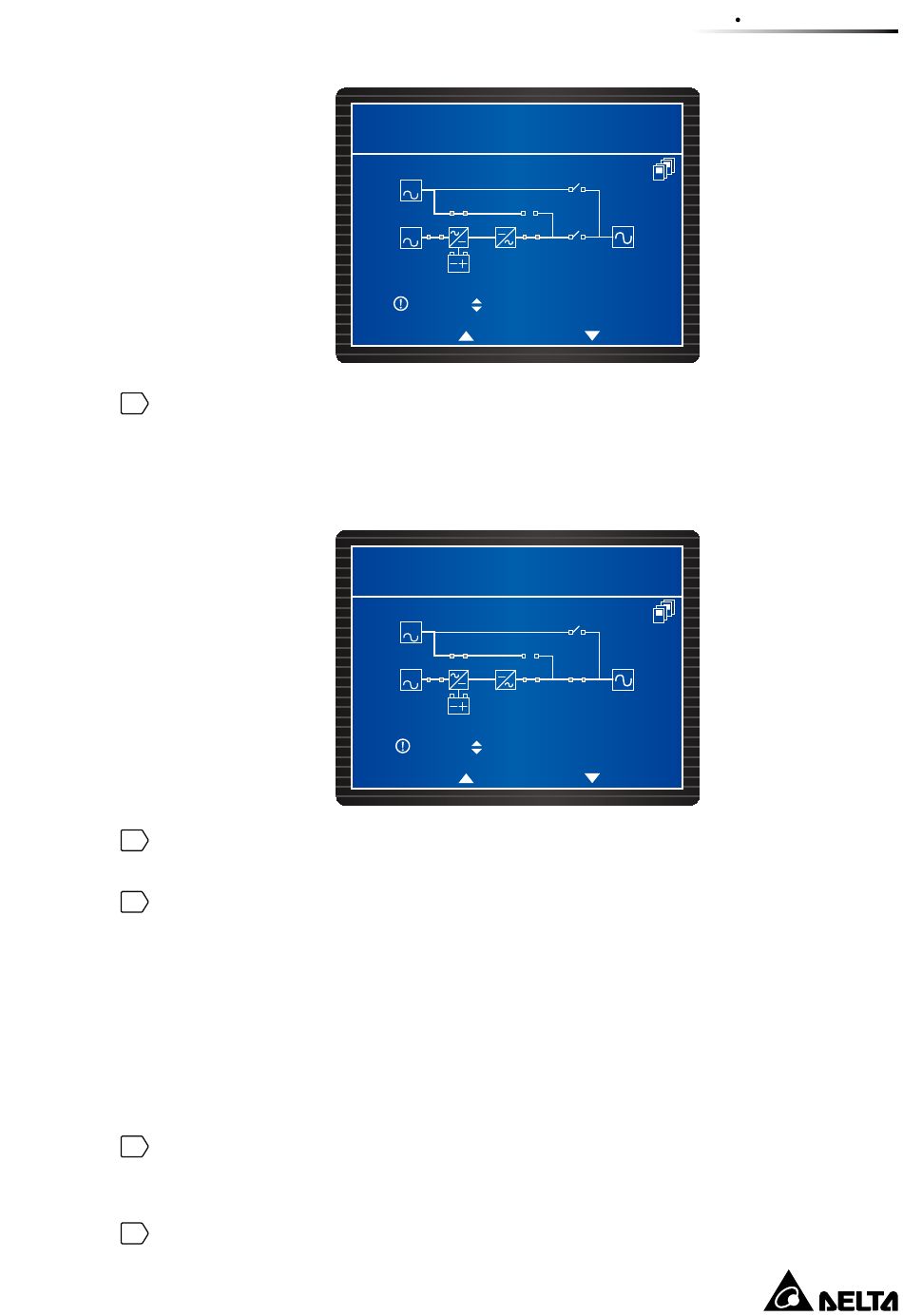

schalter (Q4) jeder USV in die Position ON. Daraufhin zeigt das LCD-Display jeder
Einheit den folgenden Bildschirm an. Wenn er nicht im normalen Bereich liegt, wenden
Sie sich an einen Servicemitarbeiter.
Wenn Sie die oben genannten Schritte abgeschlossen haben, leuchten die LED-Anzeigen
7
„NORMAL" aller USV-Einheiten auf.
Orientieren Sie sich beim Installieren des rackfähigen Verteilerschranks (optional; maximal
8
zwei) in der USV an den tatsächlichen Anforderungen, um die Trennschalter der im rackfä-
higen Verteilerschrank jeder USV-Einheit installierten, Hot-swap-fähigen Trennschaltermo-
dule zu aktivieren, damit der rackfähige Verteilerschrank die kritischen Lasten versorgt. Alle
für den rackfähigen Verteilerschrank relevanten Symbole werden in der oberen linken Ecke
des LCD-Displays angezeigt. Weitere Informationen finden Sie im Abschnitt 6.1 Vor dem
Betrieb zu beachten.
6.3.2 Systemstart im Batteriemodus (parallele Einheiten)
1
Schalten Sie alle Trennschalter der externen Batterieschränke auf ON und vergewis-
sern Sie sich, dass der manuelle Bypass-Trennschalter (Q3) jeder USV auf der Positi-
on OFF steht.
Drücken Sie die Taste BATT STR. (Batteriestrang) auf dem Steuermodul (siehe
2
Abbildung 6-1). Die LCD leuchtet auf.
EINH : #1.1
GESCHÜTZTE LAST
ON LINE
BYPA.
NETZ
DRÜCKEN
EREIGNIS WÄHLEN (004)
F1:
EINH : #1.1
GESCHÜTZTE LAST
ON LINE
BYPA.
NETZ
DRÜCKEN
EREIGNIS WÄHLEN (004)
F1:
6-17
6
2 0.01.20 12
1 5:55:00
F2:
2 0.01.20 12
1 5:55:00
F2:
Betrieb der USV
