Stellen Sie den Ausgangstrennschalter (Q4) in die Position ON. Der Ausgang wird
2

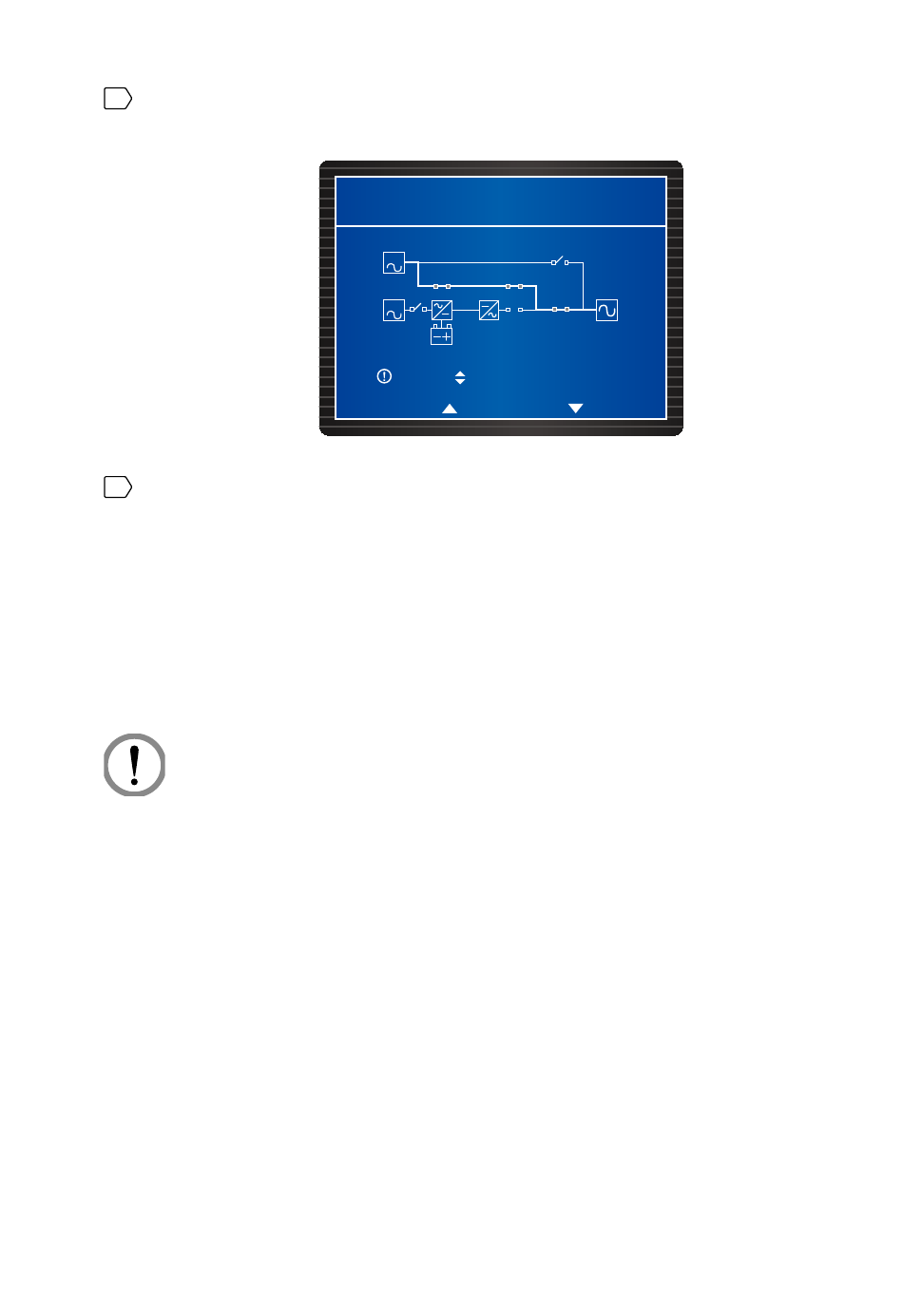

über den Bypass versorgt, und der folgende Bildschirm wird angezeigt.
Orientieren Sie sich beim Installieren des rackfähigen Verteilerschranks (optional; ma-
3
ximal zwei) in der USV an den tatsächlichen Anforderungen, um die Trennschalter der
im rackfähigen Verteilerschrank installierten, Hot-swap-fähigen Trennschaltermodule
zu aktivieren, damit der rackfähige Verteilerschrank die kritischen Lasten versorgt. Alle
für den rackfähigen Verteilerschrank relevanten Symbole werden in der oberen linken
Ecke des LCD-Displays angezeigt. Weitere Informationen finden Sie im Abschnitt
6.1 Vor dem Betrieb zu beachten.
6.2.4 Systemstart im manuellen Bypass-Modus (Einzeleinheit)
Modulon DPH-Serie 25-150 kW
UNGESCHÜTZTE LAST
BYPASS BETRIEB
WARNUNG!
1. Bitte beachten Sie, dass der manuelle Bypass-Trennschalter (Q3) nur dann akti-
viert werden kann, wenn Wartungsarbeiten an der USV erforderlich sind. Dadurch
wird sichergestellt, dass die Stromversorgung für die kritischen Lasten aufrecht-
erhalten wird. Wenn Sie den manuellen Bypass-Trennschalter (Q3) im normalen
Modus aktivieren, schaltet sich der Wechselrichter ab, die USV wechselt vom
normalen Modus in den manuellen Bypass-Modus, und der Ausgang wird nicht
geschützt.
2. Im manuellen Bypass-Modus übernimmt der manuelle Bypass die Versorgung
der kritischen Lasten, und die Wartungsmitarbeiter können alle Wartungsarbeiten
ohne Unterbrechung der Stromversorgung für die kritischen Lasten durchführen.
3. Wenn der Strom in der USV komplett abgeschaltet wurde, liegt in der USV eine
hohe Spannung nur an der Klemmleiste, am manuellen Bypass-Trennschalter
(Q3) und am rackfähigen Verteilerschrank (optional; maximal zwei) an. Berüh-
ren Sie die Klemmleiste, den manuellen Bypass-Trennschalter (Q3) und den
rackfähigen Verteilerschrank (optional; maximal zwei) nicht, um Stromschläge
zu vermeiden.
EINH : #1.1
BYPA.
NETZ
DRÜCKEN
EREIGNIS WÄHLEN (004)
F1:
F2:
6-8
