Stellen Sie den Stromeingangstrennschalter (Q1) in die Position ON. Die Lüfter jedes
4
Leistungsmoduls laufen an, die LED-Anzeige jedes Leistungsmoduls blinkt (Angaben
zur Position der LED-Anzeige finden Sie im Abschnitt 5.7.1 Leistungsmodul), und die
DC-BUS-Spannung wird hergestellt.

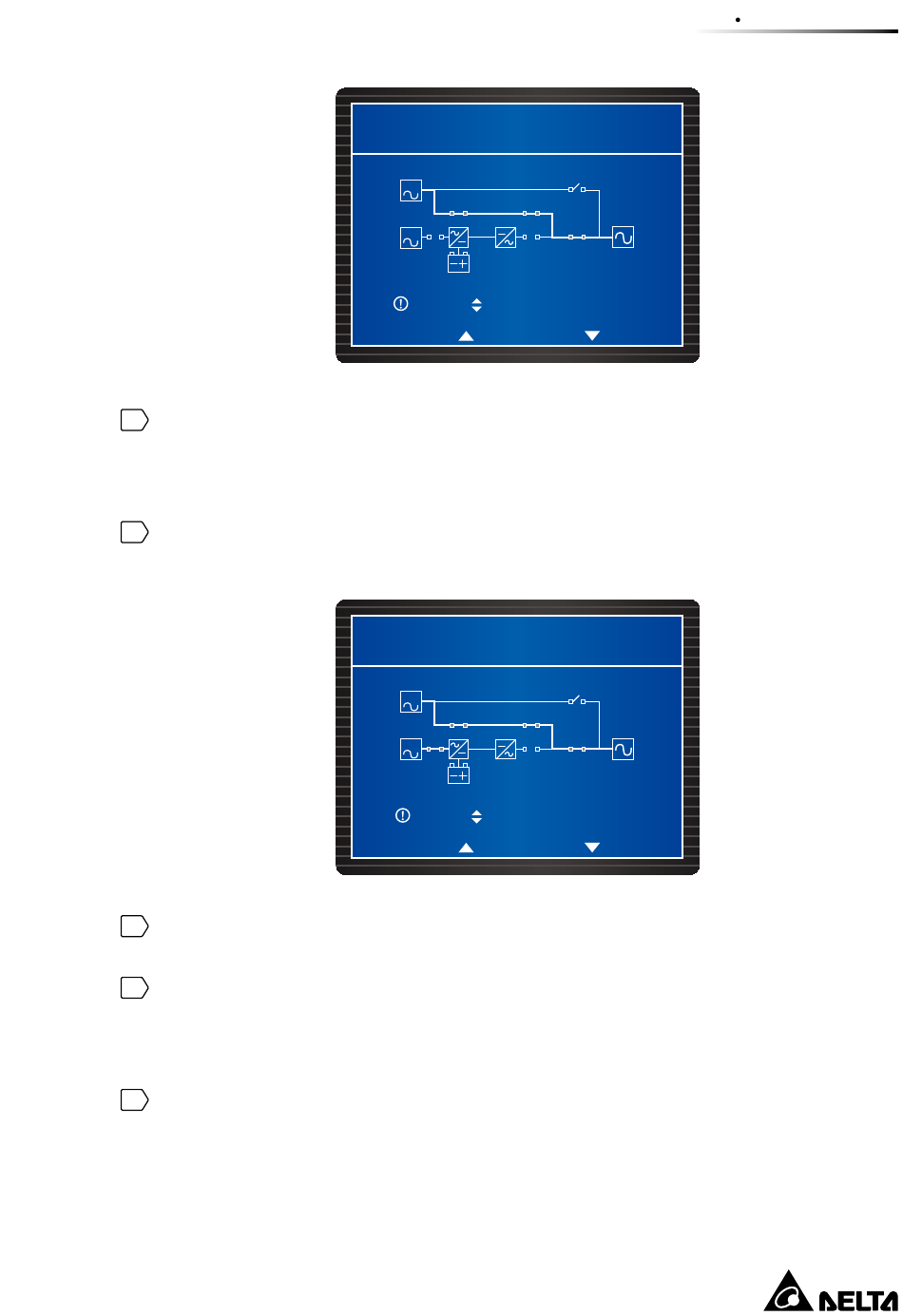

5 Drücken Sie die Taste ON auf der Steuertafel für 3-10 Sekunden. Lassen Sie sie los,
wenn Sie einen Signalton hören und der folgende Bildschirm angezeigt wird.
6 Während des Systemstarttests startet der Wechselrichter jedes Leistungsmoduls, und
das System startet die Synchronisierung mit der Bypass-AC-Quelle.
Nach der Synchronisierung wechselt die USV automatisch vom Bypass-Modus in den
7
normalen Modus. In der Zwischenzeit leuchten die LED-Anzeigen aller Leistungsmo-
dule und die LED-Anzeige „NORMAL" der Steuertafel auf, und der folgende Bildschirm
wird angezeigt.
Orientieren Sie sich beim Installieren des rackfähigen Verteilerschranks (optional; maximal
8
zwei) in der USV an den tatsächlichen Anforderungen, um die Trennschalter der im rackfä-
higen Verteilerschrank installierten, Hot-swap-fähigen Trennschaltermodule zu aktivieren,
damit der rackfähige Verteilerschrank die kritischen Lasten versorgt. Alle für den rackfä-
higen Verteilerschrank relevanten Symbole werden in der oberen linken Ecke des LCD-
Displays angezeigt. Weitere Informationen finden Sie im Abschnitt 6.1 Vor dem Betrieb
zu beachten.
EINH : #1.1
UNGESCHÜTZTE LAST
BYPASS BETRIEB
BYPA.
NETZ
DRÜCKEN EREIGNIS WÄHLEN (004)
F1:
EINH : #1.1
SELBST DIAGNOSE
BYPASS BETRIEB
BYPA.
NETZ
DRÜCKEN EREIGNIS WÄHLEN (004)
F1:
6-5
6
2 0.01.20 12
1 5:55:00
F2:
2 0.01.20 12
1 5:55:00
F2:
Betrieb der USV
