Normaler Modus (Einzeleinheit) - Delta Modulon Dph Serie Benutzerhandbuch

Das USV-System versorgt die angeschlossenen kritischen Lasten in vier grundlegenden
Betriebsmodi mit Strom, d. h. im normalen Modus, im Batteriemodus, im Bypass-Modus
und im manuellen Bypass-Modus. Das System schaltet automatisch nach Bedarf zwischen
diesen Modi um, um sicherzustellen, dass die kritischen Lasten vor Stromunterbrechungen
geschützt werden. Neben diesen vier Betriebsmodi bietet die USV zudem die Funktionen
Hot Standby-Redundanz, Gemeinsame Batterie und den ECO-Modus. In den folgenden
Abschnitten finden Sie Angaben zu den Betriebsmodi, zur Hot Standby-Redundanz, zur ge-
meinsamen Batterie und zum ECO-Modus für Einzel- und parallel geschalteten Systeme.
3.1

Normaler Modus (Einzeleinheit)

Im normalen Modus versorgt die AC-Quelle den Gleichrichter über den Stromeingangstrenn-
schalter (Q1) mit Strom. Der Gleichrichter wandelt den Wechselstrom in Gleichstrom um, leitet
den Gleichstrom an den Wechselrichter weiter und lädt die Batterien auf. Der Wechselrichter
wandelt und filtert den Gleichstrom in reinen und stabilen Wechselstrom um und leitet diesen
über den statischen Schalter und den Ausgangstrennschalter (Q4) an die angeschlossenen kri-
tischen Lasten weiter. Siehe Abbildung 3-1.
BYPA.
NETZ
Modulon DPH-Serie 25-150 kW
HINWEIS:
1. Der USV-Ausgang kann entweder mit den kritischen Lasten oder dem rackfähigen
Verteilerschrank (optional; maximal zwei) verbunden werden. Wählen Sie nur eine
Option aus. Wenn der Ausgang der USV mit dem rackfähigen Verteilerschrank
verbunden ist (optional; maximal zwei), finden Sie im Benutzerhandbuch für den
rackfähigen Verteilerschrank entsprechende Informationen zu dessen Installation,
Verkabelung und Betrieb.
2. Die Trennschalter Q1, Q2, Q3 und Q4, die in den folgenden Zeichnungen enthalten
sind, stellen den Stromeingangstrennschalter, den Bypass-Trennschalter, den ma-
nuellen Bypass-Trennschalter und den Ausgangstrennschalter dar.
3. Es können nur USV mit derselben Kapazität, Spannung und Frequenz parallel
betrieben werden. Andernfalls kommt es zu Funktionsstörungen.
4. Alle parallel geschalteten USV-Einheiten sollten die gleiche oder nahezu gleiche
Anzahl von Leistungsmodulen aufweisen.
Trennschalter Q3
Trennschalter Q2
Gleichrichter
Trennschalter Q1
Schutzschalter
Batterien

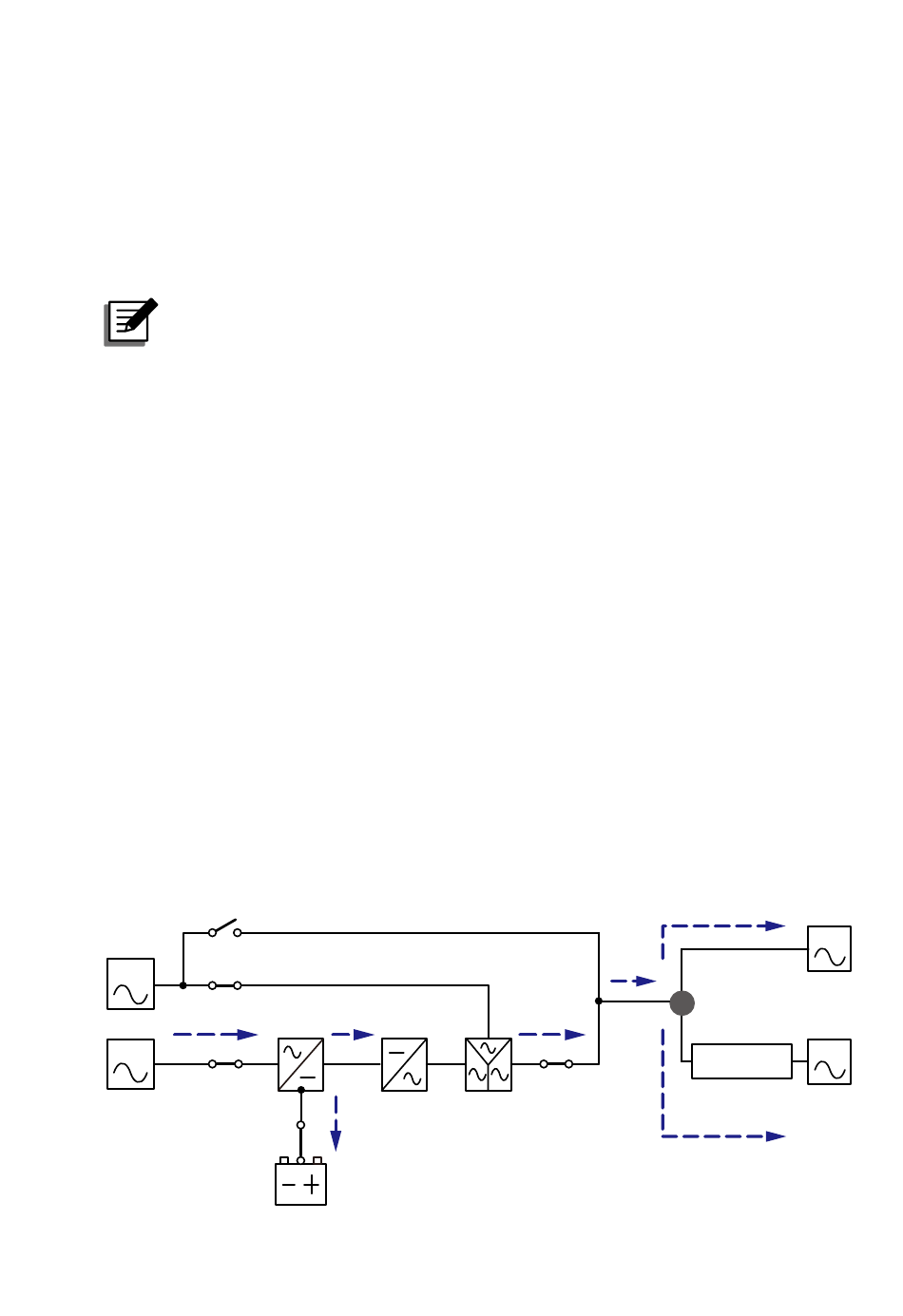

(Abbildung 3-1: Schaltbild für normalen Modus, Einzeleinheit)
Wechselrichter
Trennschalter Q4
STS
