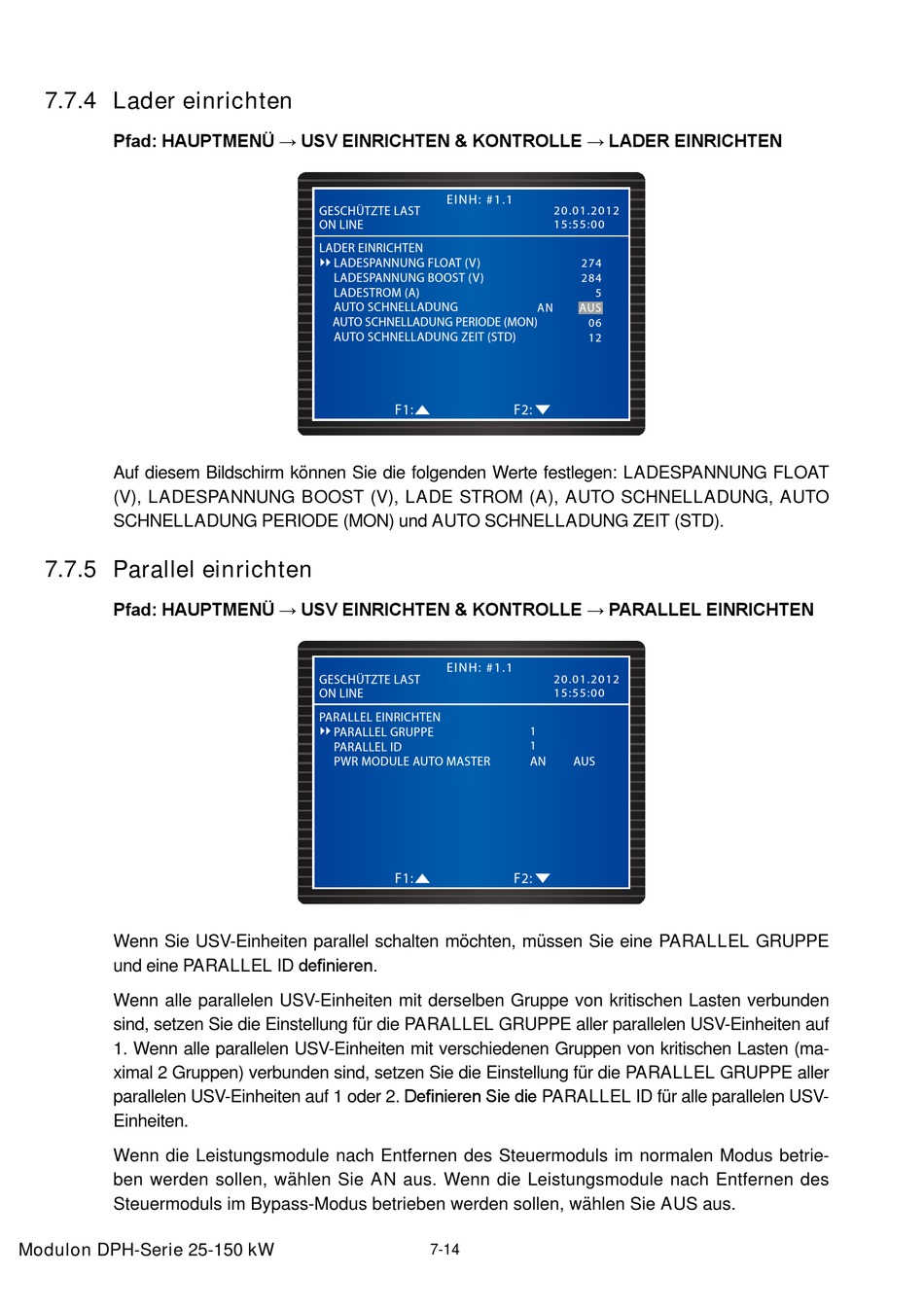

7.7.4 Lader einrichten
Pfad: HAUPTMENÜ → USV EINRICHTEN & KONTROLLE → LADER EINRICHTEN
Auf diesem Bildschirm können Sie die folgenden Werte festlegen: LADESPANNUNG FLOAT
(V), LADESPANNUNG BOOST (V), LADE STROM (A), AUTO SCHNELLADUNG, AUTO
SCHNELLADUNG PERIODE (MON) und AUTO SCHNELLADUNG ZEIT (STD).
7.7.5 Parallel einrichten
Pfad: HAUPTMENÜ → USV EINRICHTEN & KONTROLLE → PARALLEL EINRICHTEN
Wenn Sie USV-Einheiten parallel schalten möchten, müssen Sie eine PARALLEL GRUPPE
und eine PARALLEL ID definieren.
Wenn alle parallelen USV-Einheiten mit derselben Gruppe von kritischen Lasten verbunden
sind, setzen Sie die Einstellung für die PARALLEL GRUPPE aller parallelen USV-Einheiten auf
1. Wenn alle parallelen USV-Einheiten mit verschiedenen Gruppen von kritischen Lasten (ma-
ximal 2 Gruppen) verbunden sind, setzen Sie die Einstellung für die PARALLEL GRUPPE aller
parallelen USV-Einheiten auf 1 oder 2. Definieren Sie die PARALLEL ID für alle parallelen USV-
Einheiten.
Wenn die Leistungsmodule nach Entfernen des Steuermoduls im normalen Modus betrie-
ben werden sollen, wählen Sie AN aus. Wenn die Leistungsmodule nach Entfernen des
Steuermoduls im Bypass-Modus betrieben werden sollen, wählen Sie AUS aus.
