Delta Modulon DPH Serie Benutzerhandbuch Seite 109

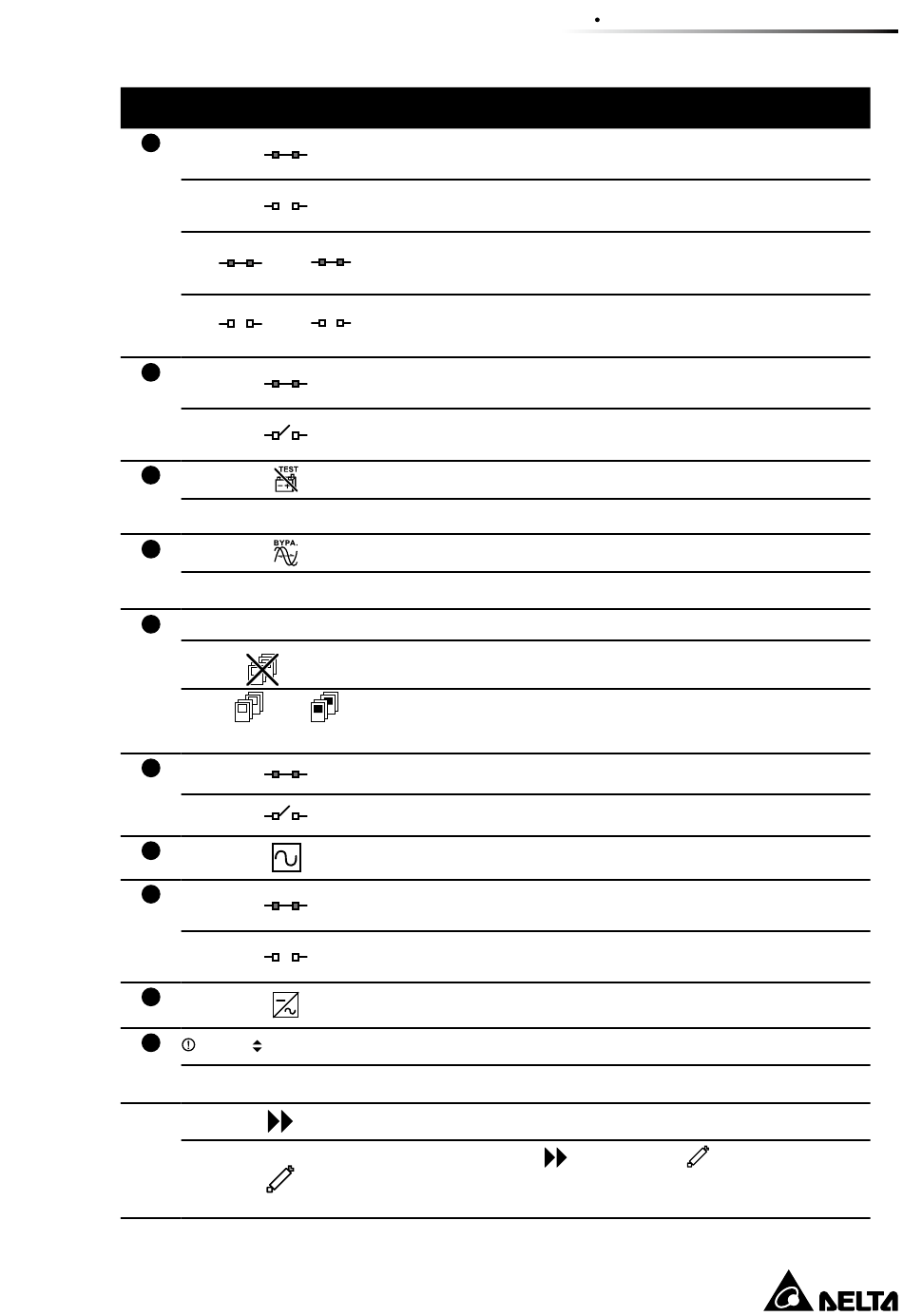

Nr. Symbol
8
und
blinken abwechselnd
und
blinken abwechselnd
9
10
Kein Symbol
11
Kein Symbol
Kein Symbol
12
blinkt
und
blinken abwechselnd
13
14
15
16
17
DRÜCKEN EREIGNIS WÄHLEN (004)
Kein Symbol
Sons-
tige
Bedeutung
Wird über Bypass betrieben, und der Riegel des
STS-Moduls ist geschlossen.
Wird nicht über Bypass betrieben, und der Riegel des STS-
Moduls ist geschlossen.
! Wird über Bypass betrieben, und der Riegel des
STS-Moduls ist geöffnet.
!
Wird nicht über Bypass betrieben, und der Riegel des STS-
Moduls ist geöffnet.
Der manuelle Bypass-Trennschalter befindet sich in der
Position ON.
Der manuelle Bypass-Trennschalter befindet sich in der
Position OFF.
Batterietest kann nicht durchgeführt werden.
Batterietest kann durchgeführt werden.
Die Bypass-Frequenz ist instabil.
Die Bypass-Frequenz ist stabil.
Einzeleinheit
Störung am Parallelkabel.
Das Parallelkabel ist ordnungsgemäß angeschlossen.
Der Ausgangstrennschalter befindet sich in der Position ON.
Der Ausgangstrennschalter befindet sich in der Position OFF.
Ausgang
Arbeitet mit Wechselrichter (der statische Schalter befindet
sich in der Position ON).
Arbeitet nicht mit Wechselrichter (der statische Schalter
befindet sich in der Position OFF).
Umwandlung Gleichstrom (DC) zu Wechselstrom (AC)
Eine Warnereignis ist aufgetreten.
Kein Warnereignis.
Cursor
Wenn das Symbol
nen Sie die Einstellungen der ausgewählten Komponente
ändern.
7-5
7 LCD-Display und -Einstellungen
in das Symbol geändert wird, kön-
