Delta Modulon DPH Serie Benutzerhandbuch Seite 33

Trennschalter Q3
BYPA.
Trennschalter Q2
Gleichrichter
NETZ
Trennschalter Q1
Schutzschalter
USV 1
Batterien
Trennschalter Q3
BYPA.
Trennschalter Q2
Gleichrichter
NETZ
Trennschalter Q1
Schutzschalter
USV 2
Batterien

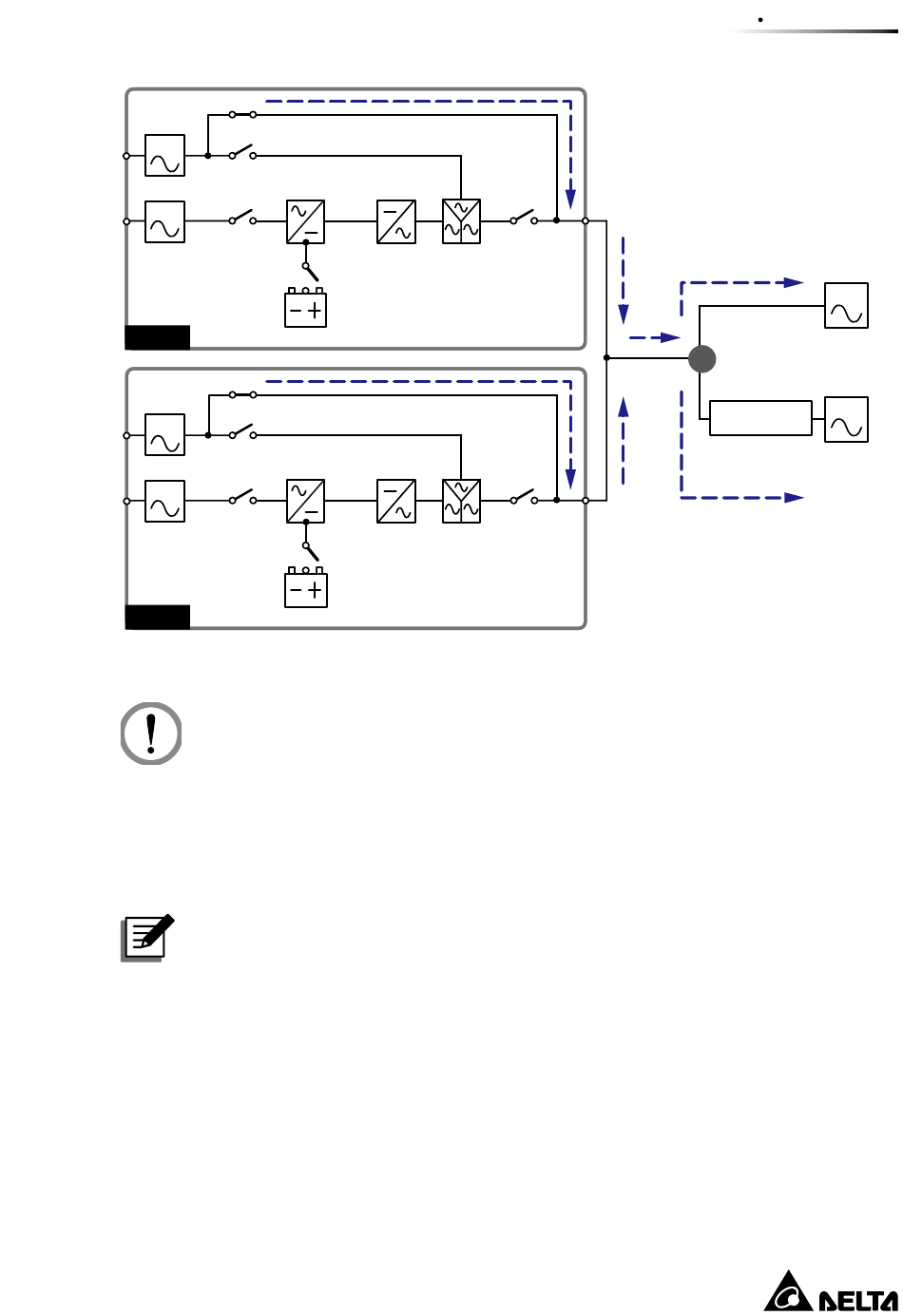

(Abbildung 3-9: Schaltbild für manuellen Bypass-Modus, parallele Einheiten)
WARNUNG!
1. Vergewissern Sie sich, dass die Trennschalter aller externen Batterieschränke
im manuellen Bypass-Modus Mode in der Position OFF stehen, bevor Sie Ar-
beiten an den internen Stromkreisen der parallelen USV-Einheiten vornehmen.
Dadurch können Stromschläge vermieden werden.
2. Wenn der Eingangsstrom der parallelen USV-Einheiten bei Wartungsarbeiten ab-
geschaltet wurde, werden die angeschlossenen kritischen Lasten nicht geschützt.
HINWEIS:
1. Wenn der Strom in allen parallelen USV-Einheiten komplett abgeschaltet wur-
de, liegt in den Einheiten eine hohe Spannung nur an der Klemmleiste, am ma-
nuellen Bypass-Trennschalter (Q3) und am rackfähigen Verteilerschrank (opti-
onal; maximal zwei) an. Berühren Sie die Klemmleiste, den manuellen Bypass-
Trennschalter (Q3) und den rackfähigen Verteilerschrank (optional; maximal
zwei) der USV-Einheiten nicht, um Stromschläge zu vermeiden.
2. Wenn Sie bei parallel geschalteten USV-Einheiten eine dieser Einheiten zu
Wartungszwecken abschalten möchten, müssen Sie sich vergewissern, dass
die angeschlossenen kritischen Lasten die Gesamtkapazität der verbleibenden
parallelen Einheiten nicht übersteigt.
Wechselrichter
Trennschalter Q4
STS
Wechselrichter
Trennschalter Q4
STS
3-9
3 Betriebsmodi
LAST
ODER
LAST
Rackfähiger
Verteilerschrank
(optional, maximal
zwei für jede USV)
