6.2.5 Systemabschaltung im normalen Modus (Einzeleinheit)

Deaktivieren Sie beim Installieren des rackfähigen Verteilerschranks (optional; maxi-
1
mal zwei) in der USV die Trennschalter der im rackfähigen Verteilerschrank installier-
ten, Hot-swap-fähigen Trennschaltermodule. Alle für den rackfähigen Verteilerschrank
relevanten Symbole werden in der oberen linken Ecke des LCD-Displays angezeigt.
Weitere Informationen finden Sie im Abschnitt 6.1 Vor dem Betrieb zu beachten.
Drücken Sie drei Sekunden lang die Taste OFF auf der Steuertafel. Lassen Sie sie
2
los, wenn ein Signalton ertönt. Das LCD-Display zeigt folgende Meldung an: USV
ABSCHALTEN?. Wählen Sie JA aus, und drücken Sie die Taste
Ihrer Auswahl.

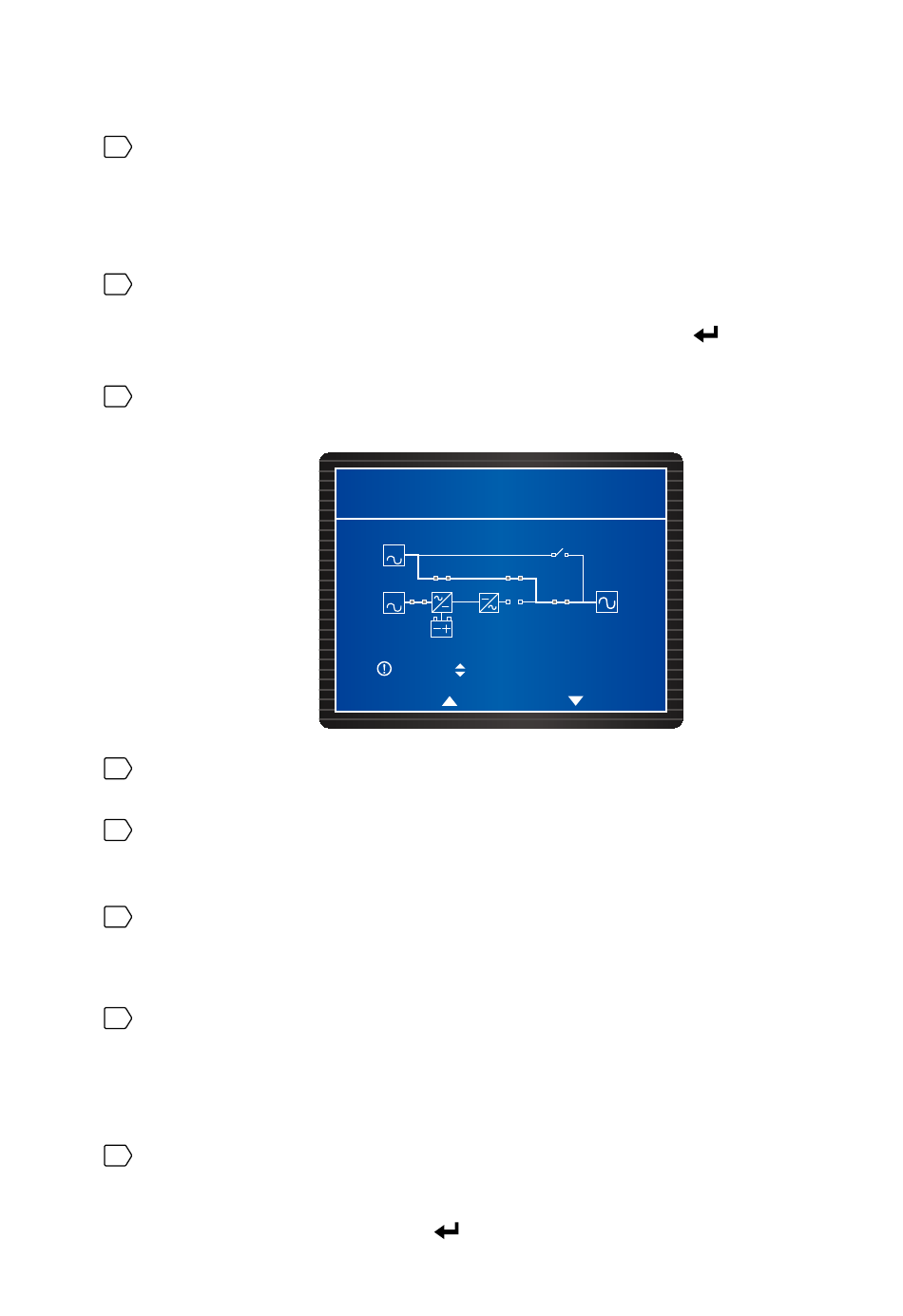

Die USV wechselt jetzt in den Bypass-Modus, die LED-Anzeige „BYPASS" leuchtet
3
auf, und der folgende Bildschirm wird angezeigt.
4 Stellen Sie den Stromeingangstrennschalter (Q1) in die Position OFF. Alle Leistungs-
module beginnen mit der Entladung, und die jeweiligen LED-Anzeigen blinken.
Stellen Sie den Bypass-Trennschalter (Q2) und den Ausgangstrennschalter (Q4) in die
5
Position OFF. Wenn die Entladung der Leistungsmodule abgeschlossen ist, sind die
LED-Anzeigen und das LCD-Display deaktiviert.
6 Schalten Sie alle Trennschalter der externen Batterieschränke auf OFF.

6.2.6 Systemabschaltung im Batteriemodus (Einzeleinheit)

Deaktivieren Sie beim Installieren des rackfähigen Verteilerschranks (optional; maximal
1
zwei) in der USV die Trennschalter der im rackfähigen Verteilerschrank installierten,
Hot-swap-fähigen Trennschaltermodule. Alle für den rackfähigen Verteilerschrank rele-
vanten Symbole werden in der oberen linken Ecke des LCD-Displays angezeigt. Wei-
tere Informationen finden Sie im Abschnitt 6.1 Vor dem Betrieb zu beachten.
Im Batteriemodus leuchtet die LED-Anzeige „BATTERY" auf. Drücken Sie drei Sekun-
2
den lang die Taste OFF auf der Steuertafel. Lassen Sie sie los, wenn ein Signalton er-
tönt. Das LCD-Display zeigt folgende Meldung an: USV ABSCHALTEN?. Wählen Sie
JA aus, und drücken Sie die Taste
Modulon DPH-Serie 25-150 kW
EINH : #1.1
UNGESCHÜTZTE LAST
BYPASS BETRIEB
BYPA.
NETZ
DRÜCKEN EREIGNIS WÄHLEN (004)
F1:
zur Bestätigung Ihrer Auswahl.
6-12
20 .0 1.2 01 2
15 :5 5:0 0
F2:
zur Bestätigung
