N
-
Externer
Batterie-
schrank

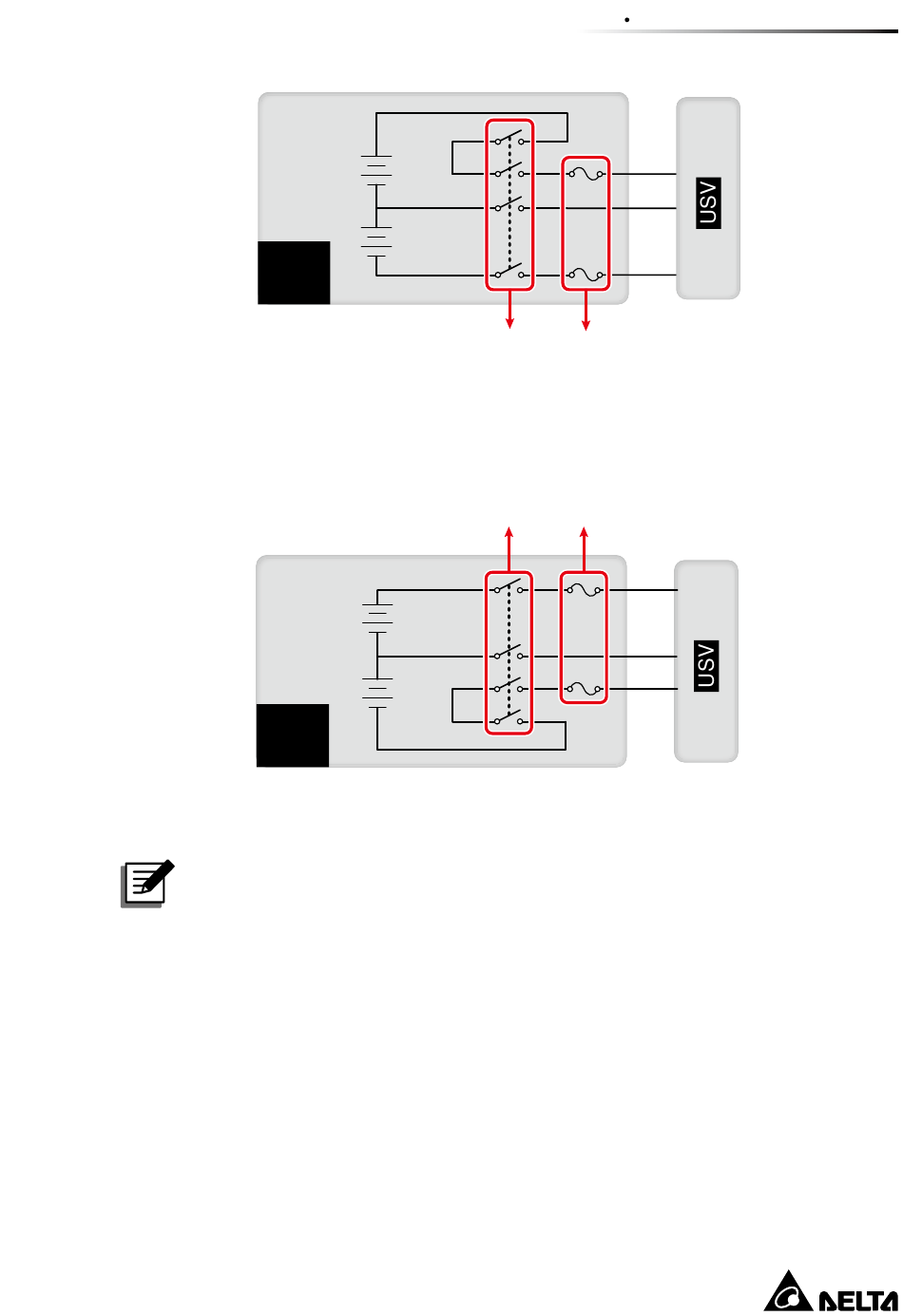

(Abbildung 5-12: Installation eines 4-poligen sicherungslosen DC-
Trennschalters und schnell auslösender Sicherungen – I)
+
N
-
Externer
Batterie-
schrank
(Abbildung 5-13: Installation eines 4-poligen sicherungslosen DC-
Trennschalters und schnell auslösender Sicherungen – II)
HINWEIS:
Ein externer Batterieschrank sollte 40 in Reihe geschaltete Batterien enthalten. Der
Neutralleiter des Schranks sollte mit der 20. und 21. Batterie in der Mitte verbunden
werden. Verwenden Sie drei Kabel zum Verbinden des externen Batterieschranks
mit den „+", „-" und „N"- Klemmen an der USV.
Wenn ein externer Batterieschrank mit der USV verbunden wird, müssen ein ent-
sprechender sicherungsloser 4-poliger DC-Trennschalter und schnell auslösende
Sicherungen installiert werden (siehe auch Tabelle 5-3). Verwenden Sie keinen AC-
Trennschalter. Je näher der Trennschalter und die Sicherungen an den Batterien
angeordnet sind, desto besser. Siehe folgende Abbildung.
Sicherungsloser 4-poliger
DC-Trennschalter
Sicherungsloser
4-poliger
DC-Trennschalter
5-17
5 Installation und Verkabelung
+
N
-
Schnell auslösende
Sicherungen
Schnell
auslösende
Sicherungen
+
N
-
