Montaż trzeciego elementu
kolumny

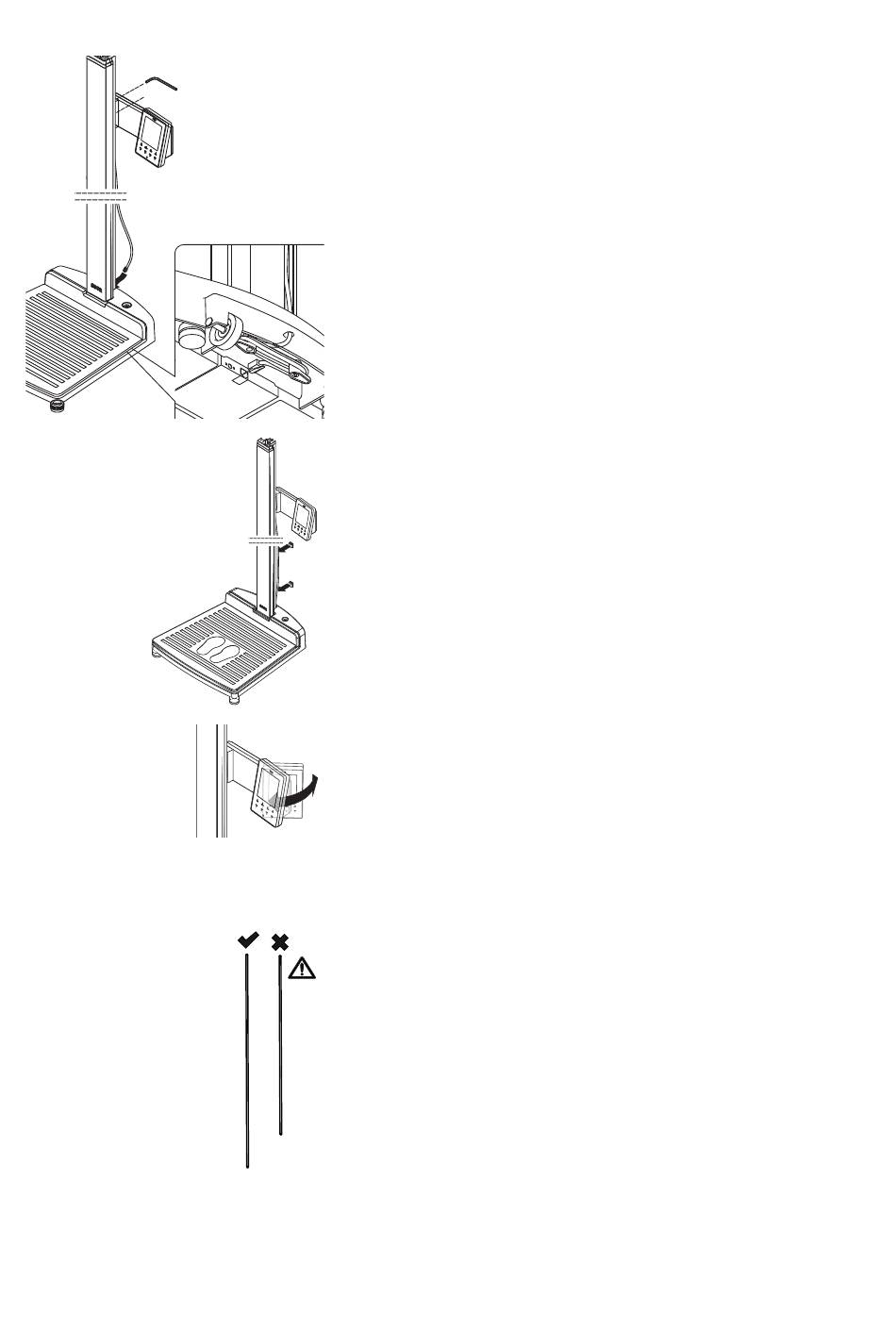

3. W celu zamocowania wyświetlacza wielofunkcyjnego w żądanej pozycji
dokręcić dwie śruby imbusowe.
4. Dosunąć kabel przyłączeniowy wyświetlacza wielofunkcyjnego w rowku
elementów kolumny do podstawy urządzenia.
5. Przeciągnąć kabel przyłączeniowy przez otwór w podstawie urządzenia.
UWAGA!
Niebezpieczeństwo nieprawidłowego działania urządzenia wskutek
błędnego montażu
Nadmierne naprężenie kabla podczas montażu może skutkować
błędnymi wskazaniami lub niedziałaniem wyświetlacza.
►
Przewody należy ułożyć w taki sposób, by nie były za mocno zgięte;
wtyczki nie mogą być wygięte.
6. Wolny koniec kabla przyłączeniowego nawinąć na nawijacz kabla
znajdujący się w podstawie urządzenia.
7. Podłączyć wtyczkę kabla przyłączeniowego do odpowiedniego gniazda
platformy ważącej.
8. Przy użyciu obydwu zatrzasków zamocować kabel przyłączeniowy
w rowku elementów kolumny.
9. Obrócić wyświetlacz wielofunkcyjny w położenie zapewniające wygodne
odczytywanie jego wskazań.
UWAGA!
Niebezpieczeństwo uszkodzenia urządzenia wskutek błędów
montażowych
Pomylenie długiego i krótkiego pręta gwintowanego spowoduje
niewłaściwy montaż urządzenia.
►
Upewnić się, że do montażu trzeciego elementu kolumny zostanie
użyty długi pręt gwintowany (patrz „Zakres dostawy" na
stronie 324).
W celu zamontowania trzeciego elementu kolumny należy wykonać
następujące czynności:
Przygotowania do pracy... • 327
