Seca 264 Bedienungsanleitung

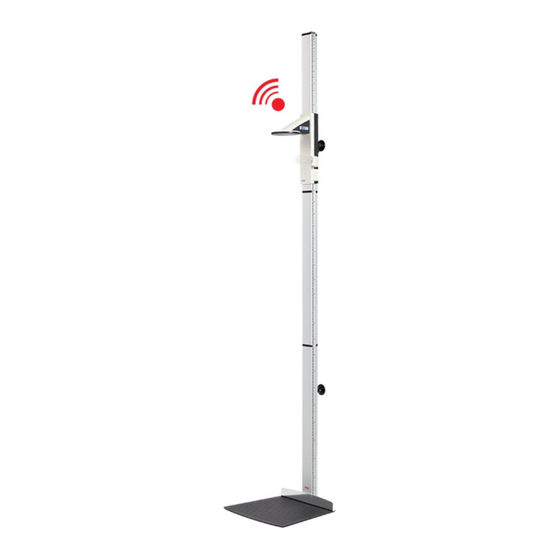

Integrationsfähiges stadiometer zur wandmontage
Vorschau ausblenden Andere Handbücher für 264:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
seca 264
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Seca 264

Inhaltszusammenfassung für Seca 264

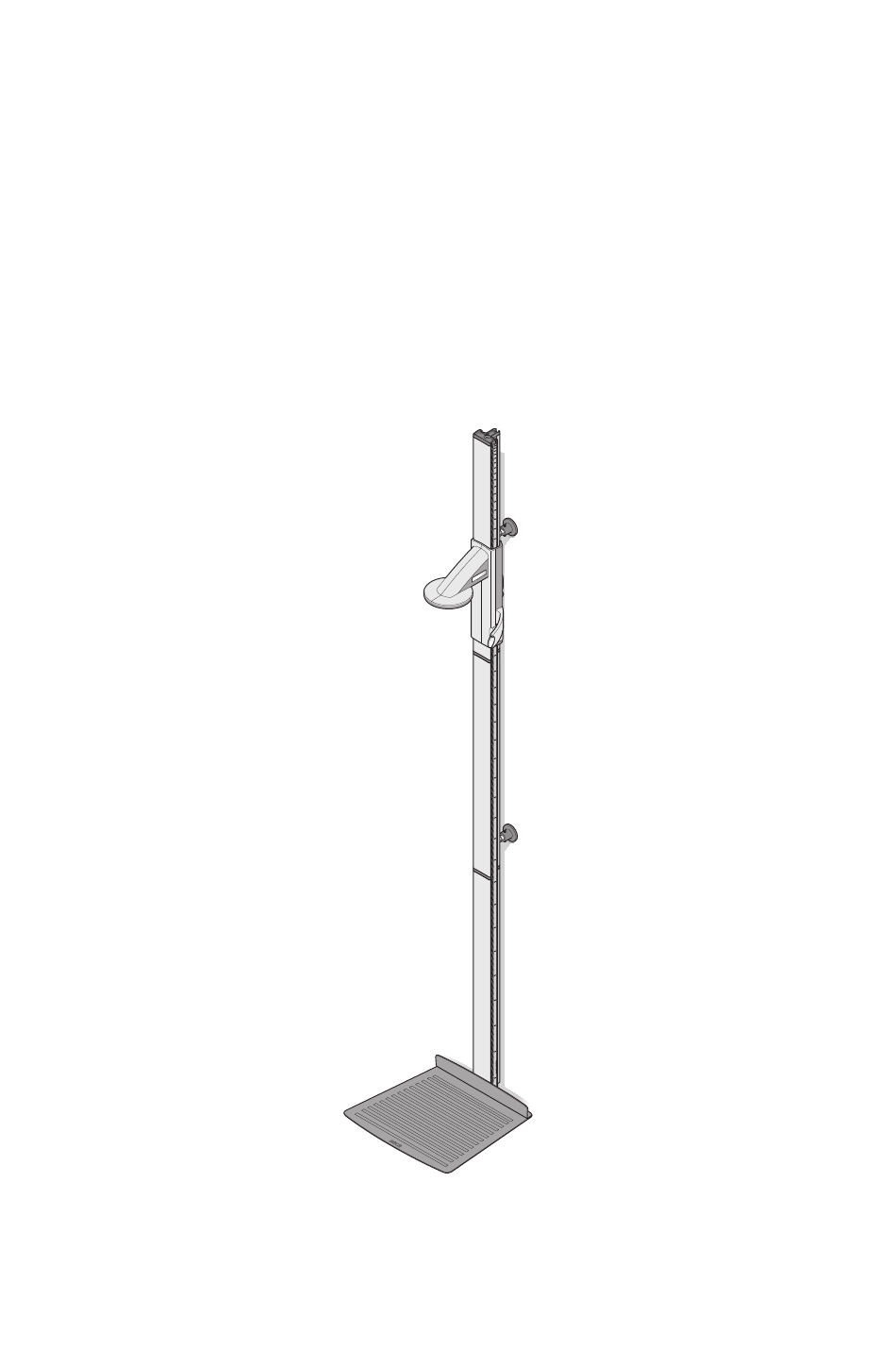

  • Seite 1 264...
  • Seite 2 Bedienungsanleitung und Garantieerklärung ..3 Instruction manual and guarantee ....41 Mode d’emploi et garantie ..... 79 Manuale di istruzioni e garanzia .

  • Seite 3: Inhaltsverzeichnis

    3.1 Bedienelemente ... . . 7 seca 360° wireless ... . . 28 3.2 Displayelemente ... . . 9 6.1 Einführung .

  • Seite 4: Gerätebeschreibung

    Mit dem Längenmesstab seca 264 haben Sie ein hochpräzises und gleichzeitig robustes Gerät erwor- ben. Seit über 170 Jahren stellt seca seine Erfahrung in den Dienst der Gesundheit und setzt als Marktführer in vielen Ländern der Welt mit innovativen Entwicklungen fürs Wiegen und Messen immer neue Maßstäbe.

  • Seite 5: Sicherheitshinweise In Dieser Gebrauchsanweisung

    • Lassen Sie Wartungen und Reparaturen ausschließ- lich von einem autorisierten Servicepartner durchführen. Den Servicepartner in Ihrer Nähe finden Sie unter www.seca.com oder senden Sie eine email an service@seca.com. • Verwenden Sie ausschließlich Original seca-Zubehör und -Ersatzteile. Andernfalls gewährt seca keinerlei Garantie.

  • Seite 6: Umgang Mit Batterien Und Akkus

    2.3 Umgang mit Batterien und Akkus Dieses Gerät wird mit 4 Mignon-Batterien, Typ AA aus- geliefert. Dieser Batterietyp ist nicht wiederaufladbar. Beachten Sie folgende Sicherheitshinweise. WARNUNG! Personenschäden durch unsachgemäße Handhabung. Batterien enthalten Schadstoffe, die bei unsachgemäßer Handhabung explosionsartig freigesetzt werden können. −...

  • Seite 7: Übersicht

    Deutsch 3. ÜBERSICHT 3.1 Bedienelemente Übersicht • 7...
  • Seite 8 Bedienelement Funktion Kopfschieber Bedienelement zur Feststellung der Körpergröße Tastatur, Kopf- Steuerelemente zur Durchführung von Längenmes- schieber sungen und zur Konfiguration des Gerätes Herausziehbares Lineal zur Ausrichtung des Kopfes ent- Frankfurt-Lineal sprechend der sogenannten „Frankfurter Horizontalen“. Display, Kopf- Anzeigeelement des Kopfschiebers für Messergebnisse schieber und zur Konfiguration Batteriefach,...

  • Seite 9: Displayelemente

    Deutsch 3.2 Displayelemente Symbol Bedeutung Batterien sind schwach. 3.3 Kennzeichen auf dem Typenschild Text/Symbol Bedeutung Modell Modellnummer Type Typenbezeichnung Ser.No. Seriennummer Gebrauchsanweisung beachten Elektromedizinisches Gerät, Typ B Schutzisoliertes Gerät, Schutzklasse II Für USA: FCC ID Zulassungsnummer des Gerätes bei der US Behörde Federal Communications Commissions FCC Für Canada: Zulassungsnummer des Gerätes bei der Behörde...

  • Seite 10: Menü-Struktur

    Reg. Devices (Mo) • Channel 3 (C3) • Autosend • seca 360° wireless *Funknetzwerk • System Gruppe (ID): • Max. drei seca-Funkgruppen: 0, 1, 2 • Maximal-Konfiguration pro Autoprint • Funkgruppe: - 1 Babywaage • Year • Month - 1 Personenwaage Time •...

  • Seite 11: Bevor Es Richtig Los Geht

    Deutsch 4. BEVOR ES RICHTIG LOS GEHT… 4.1 Lieferumfang Komponente Stck. Unteres Säulenelement mit Fersenanschlag Säulenelement Gewindestange Säulenverbinder Abschlusskappe Langmutter Unterlegscheibe Mutter Zierkappe Set Wandmontage bestehend aus - Wandhalter - Nutenbolzen - Schrauben M6 x 60 - Standarddübel Kopfschieber mit Frankfurtlineal, komplett Batteriehalter mit 4 Batterien Größe AA Einschiebeskala Fußmatte...

  • Seite 12: Gerät Montieren

    4.2 Gerät montieren Ab Werk ist der Fersenanschlag bereits am ersten Säulenelement montiert. Führen Sie die weitere Montage mit einem Helfer durch. Wegen der großen Bauhöhe empfehlen wir, die Komponenten auf den Boden zu legen und das Gerät erst nach der kompletten Montage aufzurichten. Gehen Sie folgendermaßen vor: Zweites Säulenelement Um die Säulenelemente miteinander zu verbinden,...

  • Seite 13: Kopfschieber Montieren

    Deutsch Kopfschieber Um den Kopfschieber auf die Säule zu setzen, gehen Sie folgenermaßen vor: montieren 1. Neigen Sie den Kopfschieber etwas nach vorne. ACHTUNG! Geräteschaden durch falsche Handhabung Unsachgemäße Handhabung kann die Klau- enführung des Kopfschiebers beschädigen. − Setzen Sie den Kopfschieber nicht senkrecht oder nach hinten geneigt auf das Säulenele- ment.

  • Seite 14: Einschiebeskala Montieren

    Einschiebeskala ACHTUNG! Fehlmessungen durch Montagefehler montieren Wenn die Einschiebeskala falsch montiert wird, kann der Kopfschieber keine verwertbaren Messwerte ermittlen. − Richten Sie die Einschiebskala so aus, dass die Bedruckung beim Einschieben in die Nut sichtbar bleibt. − Richten Sie die Einschiebeskala so aus, dass der Bereich, der die Artikelnummer zeigt, das untere Ende bildet.

  • Seite 15: Gerät An Der Wand Montieren

    Deutsch 4.3 Gerät an der Wand montieren Wählen Sie eine ausreichend tragfähige Wand als Montagestelle. Für die Montage an massivem Mauer- werk sind Standarddübel im Lieferumfang enthalten. Für andere Wandbeschaffenheiten empfehlen wir, ent- sprechende Spezialdübel zu verwenden. Durch die spezielle Konstruktion ist die Montagehöhe der Wandhalter frei wählbar.

  • Seite 16: Nutenbolzen Montieren

    4. Nehmen Sie die Nutenbolzen aus den Wandhaltern heraus. 5. Montieren Sie die Wandhalter mit den Schrauben (M6x60). 6. Richten Sie die Wandhalter mit einer Wasserwaage senkrecht zueinander aus. 7. Ziehen Sie die Schrauben der Wandhalter fest. Nutenbolzen montieren Um die Nutenbolzen zu montieren, gehen Sie folgendermaßen vor: 1.

  • Seite 17: Gerät In Die Wandhalter Setzen

    Deutsch Gerät in die Wandhalter Um das Gerät in die Wandhalter zu setzen, gehen Sie folgendermaßen vor: setzen 1. Setzen Sie das Gerät mit den Nutenbolzen in die Wandhalter. 2. Richten Sie das Gerät mit einer Wasserwaage senkrecht aus. 3. Ziehen Sie die Madenschrauben der Wandhalter fest.

  • Seite 18: Stromversorgung Herstellen

    4.4 Stromversorgung herstellen Die Stromversorgung des Kopfschiebers erfolgt mit Batterien. Im mitgelieferten Batteriehalter sind bereits 4 Mignon- Batterien, Typ AA, 1,5 Volt enthalten. Um die Stromver- sorgung des Kopfschiebers herzustellen, gehen Sie folgendermaßen vor: 1. Ziehen Sie den Deckel des Batteriefaches ab. 2.
  • Seite 19 Deutsch 2. Halten Sie den Bremstaster gedrückt und bewegen Sie den Kopfschieber, bis ein Längenwert im Dis- play angezeigt wird. ACHTUNG! Fehlmessung durch unvollständige Kalibrierung Der angezeigte Längenwert entspricht nicht der tatsächlichen Position des Kopfschiebers. − Führen Sie die Kalibrierung zu Ende wie in diesem Abschnitt beschrieben.

  • Seite 20: Manuell Kalibrieren

    10. Bestätigen Sie die Anzeige mit der Enter-Taste (send/print). Das Gerät ist kalibriert. Sie können Längenmes- sungen mit dem Gerät vornehmen. Manuell kalibrieren Sollte der Kalibrierstab mal nicht zur Hand sein, können Sie die Kalibrierung mit Hilfe eines anderen Gegen- standes bekannter Höhe manuell durchführen.

  • Seite 21: Bedienung Des Kopfschiebers

    Im Display erscheint „----“. HINWEIS: Wenn Sie das Messergebnis an Empfänger aus System übertragen seca 360° wireless wollen, stellen Sie sicher, dass die Empfänger eingeschaltet sind. 2. Halten Sie den Bremstaster gedrückt und bewegen Sie den Kopfschieber, bis ein Längenwert im Dis- play angezeigt wird.

  • Seite 22: Messergebnis Dauerhaft Anzeigen (Hold)

    9. Lesen Sie die Körperlänge am Display des Kopf- schiebers ab. 10. Drücken Sie die Enter-Taste (send/print) um die Körperlänge an Empfänger aus dem System zu übertragen: seca 360° wireless – Kurzer Tastendruck: Messergebnisse an alle empfangsbereiten Geräte senden – Langer Tastendruck: Messergebnisse drucken...

  • Seite 23: Relativmessungen Durchführen

    Deutsch Relativmessungen Das Display des Kopfschiebers kann an jeder beliebigen Position auf Null gesetzt werden. Diese durchführen (Zero) Funktion ermöglicht Relativmessungen zum Beispiel für die Extremitätenvermessung. 1. Drücken Sie die Start-Taste des Kopf- schiebers. Im Display erscheint „----“. 2. Halten Sie den Bremstaster gedrückt und bewegen Sie den Kopfschieber, bis ein Längenwert im Dis- play angezeigt wird.

  • Seite 24: Kopfschieber Ausschalten

    Kopfschieber ♦ Drücken Sie die Start-Taste des Kopf- ausschalten schiebers. HINWEIS: Der Kopfschieber schaltet sich nach kurzer Zeit automatisch aus, wenn er nicht bewegt wird. 5.2 Weitere Funktionen (Menü) Im Menü des Gerätes stehen Ihnen weitere Funktionen zur Verfügung. So können Sie das Gerät optimal für Ihre Nutzungsbedinungen konfigurieren.

  • Seite 25: Signaltöne Aktivieren (Beep)

    Deutsch 4. Bestätigen Sie Ihre Auswahl mit der Enter-Taste (send/print). Die aktuelle Einstellung für den Menüpunkt oder ein Untermenü werden angezeigt (hier: Dauer der Dispalyhinterleuchtung „dur“). 5. Um die Einstellung zu ändern oder ein anderes Un- termenü aufzurufen, drücken Sie die Pfeil-Taste (hold/zero) so oft, bis die gewünschte Einstellung (hier: Displayhelligkeit „bri“) angezeigt wird.

  • Seite 26: Werkseinstellungen Wiederherstellen (Rset)

    Werkseinstellungen Um vorgenommene Einstellungen wieder rückgängig zu machen, können Sie die Werkseinstellungen wieder wiederherstellen (rSEt) herstellen. Funktion Werkseinstellung Signalton Displaybeleuchtung Helligkeit Displaybeleuchtung Dauer Short Funkmodul (SYS) Autosend (Asend) Autoprint (APrt) Längeneinheit (Unit) HINWEIS: Bei der Wiederherstellung der Werksein- stellungen wird das Funkmodul abgeschaltet. Informationen über bestehende Funkgruppen bleiben erhalten.

  • Seite 27: Längeneinheit Umschalten (Unit)

    Deutsch Funktion Einstellung • Short (ca. 15 Sek.) Dauer • Long (ca. 45 Sek.) • 50% Helligkeit • 100% • OFF 6. Bestätigen Sie Ihre Auswahl. Das Menü wird automatisch verlassen. 7. Wenn Sie auch für die zweite Funktion Ein- stellungen vornehmen wollen, wiederholen Sie den Vorgang.

  • Seite 28: Das Funknetzwerk Seca 360° Wireless

    6. DAS FUNKNETZWERK SECA 360° WIRELESS 6.1 Einführung Das Gerät ist mit einem Funkmodul ausgestattet. Das Funkmodul ermöglicht die drahtlose Übertragung von Messergebnissen zur Auswertung und Dokumen- tation. Die Übertragung der Daten ist an folgende Geräte möglich: • seca Funkdrucker •...

  • Seite 29: Kanäle

    Ziffern angezeigt. Die Ziffern haben folgende Bedeutung: • 1: Personenwaage • 2: Längenmessstab • 3: Funkdrucker • 4: PC mit seca USB-Funkmodul • 7: Babywaage • 5, 6 und 8-12: Reserviert für Systemerweiterung Das Funknetzwerk seca 360° wireless • 29...

  • Seite 30: Gerät In Einer Funkgruppe Betreiben (Menü)

    6.2 Gerät in einer Funkgruppe betreiben (Menü) Alle Funktionen, die Sie benötigen, um das Gerät in einer seca Funkgruppe zu betreiben, befinden sich im Untermenü „rF“. …. • Channel 1 (C1) Learn Room (ID) • Channel 2 (C2) Stop Reg. Devices (Mo) •...
  • Seite 31 Pfeil-Tasten eine andere Kanalzahl einstellen. 10. Bestätigen Sie Ihre Auswahl für Kanal 3. StOp Die Meldung erscheint im Display. Das Gerät wartet auf Signale anderer funkfähiger Geräte in Reichweite. Das Funknetzwerk seca 360° wireless • 31...

  • Seite 32: Automatische Übertragung Aktivieren (Asend)

    HINWEIS: Bei einigen Geräten ist eine besondere Ein- schaltprozedur zu befolgen, wenn diese in eine Funkgruppe integriert werden sollen. Beachten Sie die Gebrauchsanweisung des jeweiligen Gerätes. 11. Schalten Sie das Gerät ein, das Sie in die Funkgruppe integrieren wollen, z. B. einen Funkdrucker.

  • Seite 33: Druckoption Wählen (Aprt)

    BMI automatisch berechnen und ausdrucken lassen. HINWEIS: Diese Funktion ist nur zugänglich, wenn über die „learn“-Funktion ein seca Funkdrucker in die Funkgruppe integriert wurde. 1. Schalten Sie das Längenmessgerät und die Waage ein. 2. Wählen Sie jeweils im Untermenü „rf“ den Menü- punkt „APrt“...

  • Seite 34: Uhrzeit Einstellen (Time)

    Uhr des Funkdruckers übertragen. HINWEIS: Diese Funktion ist nur zugänglich, wenn über die „learn“-Funktion ein seca Funkdrucker in der Funkgruppe integriert wurde. 1. Schalten Sie das Gerät ein. 2. Wählen Sie im Untermenü „rf“ den Menüpunkt „Time“...

  • Seite 35: Was Tun, Wenn

    (siehe “Funkgruppe einrichten (Lrn)” auf Seite 30). • Das Gerät konnte keine Messergebnisse an den Funkempfänger (seca Funkdrucker bzw. PC mit seca USB-Funkmodul) senden. – Stellen Sie sicher, dass das Gerät in das Funknetzwerk integriert ist –...
  • Seite 36 Störung Ursache/Beseitigung ...wenn während des Ein- richtens der Funkgruppe • Gerät wurde nicht erkannt keine Pieptöne hörbar - Geräte aus- und wieder einschalten (siehe sind, obwohl das zu inte- “Funkgruppe einrichten (Lrn)” auf Seite 30). grierende Gerät einge- schaltet ist? •...

  • Seite 37: Batterien Des Kopfschiebers Wechseln

    Wartung im Abstand von 3 bis 5 Jahren. ACHTUNG! Fehlmessungen durch unsachgemäße Wartung − Lassen Sie Wartungen und Reparaturen aus- schließlich von einem autorisierten Service- partner durchführen. − Den Servicepartner in Ihrer Nähe finden Sie unter www.seca.com oder senden Sie eine email an service@seca.com. Wartung • 37...

  • Seite 38: Technische Daten

    10. TECHNISCHE DATEN Technische Daten Abmessungen • Tiefe 474 mm • Breite 428 mm • Höhe 2318 mm Eigengewicht 5 kg Temperaturbereich +10° C bis +40°C Ziffernhöhe 12 mm Stromversorgung Batterie Stromaufnahme Kopfschieber - mit deaktiviertem Funkmodul und ohne Hin- tergrundbeleuchtung 20 mA - mit aktiviertem Funkmodul und permanenter...

  • Seite 39: Zubehör

    Zubehör Artikelnummer Funknetzwerk seca 360° wireless • Funkdrucker länderspezifische Varianten seca 360° Wireless Printer 465 länderspezifische Varianten seca 360° Wireless Printer Advanced 466 • PC-Software anwendungsspezifische Lizenz- seca analytics 105 modelle • USB-Funkmodul 456-00-00-009 seca 360° Wireless USB adapter 456 12.ENTSORGUNG...
  • Seite 40 Es besteht keine Gewährleistung, wenn das Gerät durch Personen geöffnet wird, die hierzu nicht aus- drücklich von seca autorisiert worden sind. Kunden im Ausland bitten wir, sich im Gewährleis- tungsfall direkt an den Verkäufer des jeweiligen Landes zu wenden.
