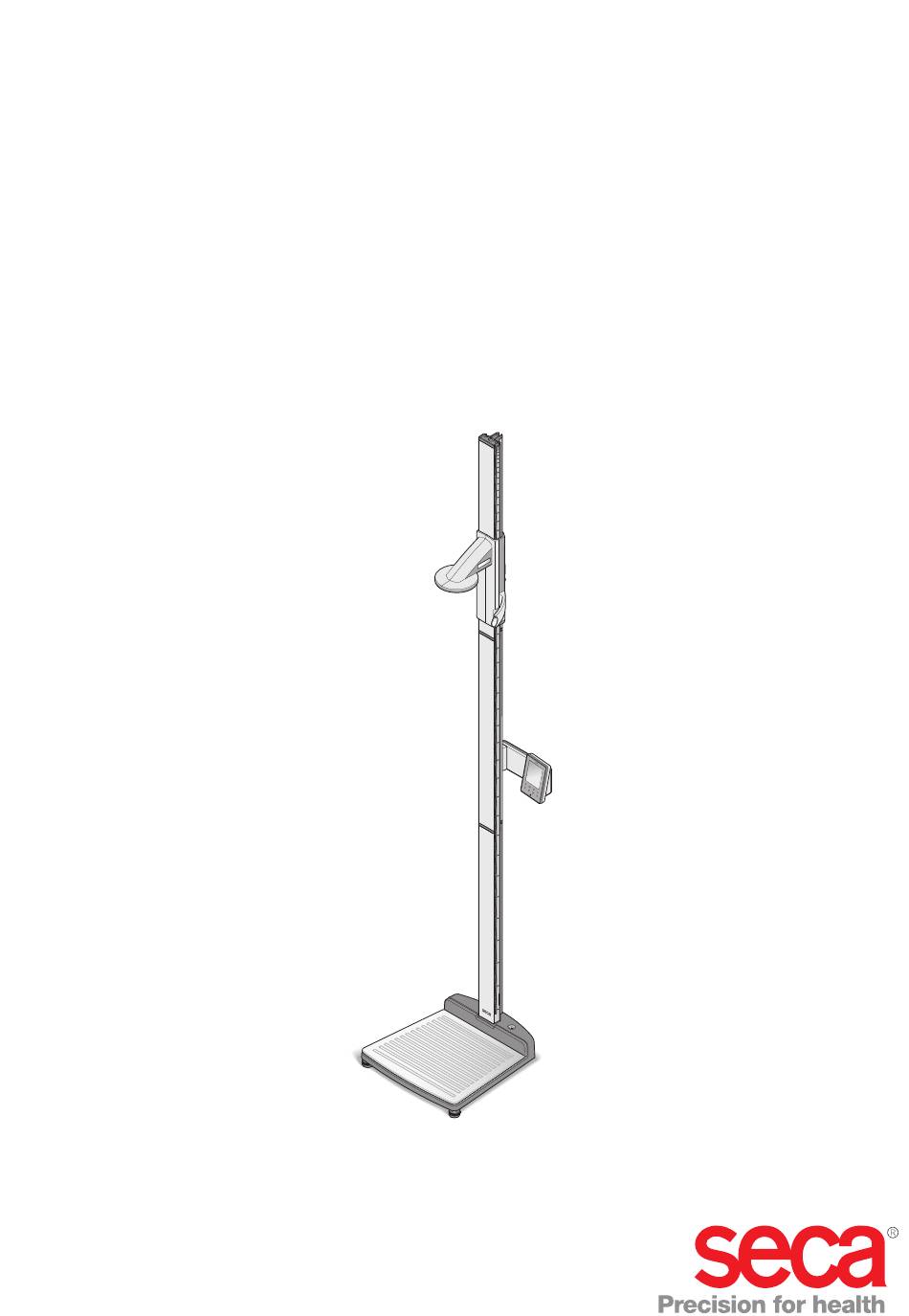

- Seite 1 284...
- Seite 2 Bedienungsanleitung und Garantieerklärung ..3 Instruction manual and guarantee ....63 Mode d’emploi et garantie ......121 Manuale di istruzioni e garanzia .
-
Seite 3: Inhaltsverzeichnis
Deutsch Deutsch INHALTSVERZEICHNIS 1. Gerätebeschreibung ... . . 5 5. Bedienung der Waage ..25 1.1 Herzlichen Glückwunsch! ..5 5.1 Wiegen. - Seite 4 7. Das Funknetzwerk 11.1 Allgemeine Technische Daten 59 seca 360° wireless ... . . 48 11.2 Wägetechnische Daten ..60 7.1 Einführung ....48 12.
-
Seite 5: Gerätebeschreibung
Deutsch 1. GERÄTEBESCHREIBUNG 1.1 Herzlichen Glückwunsch! Mit der Messstation seca 284 haben Sie ein hochprä- zises und gleichzeitig robustes Gerät erworben. Seit über 170 Jahren stellt seca seine Erfahrung in den Dienst der Gesundheit und setzt als Marktführer in vielen Ländern der Welt mit innovativen Entwicklungen fürs... -
Seite 6: Sicherheitshinweise In Dieser Gebrauchsanweisung
• Lassen Sie Wartungen und Reparaturen ausschließ- lich von einem autorisierten Servicepartner durch- führen. Den Servicepartner in Ihrer Nähe finden Sie unter www.seca.com oder senden Sie eine email an service@seca.com. • Verwenden Sie ausschließlich Original seca-Zubehör und -Ersatzteile. Andernfalls gewährt seca keinerlei Garantie. -
Seite 7: Umgang Mit Batterien Und
Deutsch ACHTUNG! Kennzeichnet eine mögliche Fehlbedienung des Gerätes. Wenn Sie diesen Hinweis nicht beach- ten, kann es zu Geräteschäden oder zu fal- schen Messergebnissen kommen. HINWEIS: Enthält zusätzliche Informationen zur Anwen- dung dieses Gerätes. 2.3 Umgang mit Batterien und Akkus Dieses Gerät wird mit 4 Mignon-Batterien, Typ AA aus- geliefert. -
Seite 8: Übersicht
3. ÜBERSICHT 3.1 Bedienelemente 17 16 15 14 8 •... - Seite 9 Deutsch Bedienelement Funktion Kopfschieber Bedienelement zur Feststellung der Körpergröße Tastatur, Kopf- Steuerelemente zur Durchführung von Längenmes- schieber sungen und zur Konfiguration des Gerätes Herausziehbares Lineal zur Ausrichtung des Kopfes ent- Frankfurt-Lineal sprechend der sogenannten „Frankfurter Horizontalen“. Display, Kopf- Anzeigeelement des Kopfschiebers für Messergebnisse schieber und zur Konfiguration Batteriefach,...
- Seite 10 Bedienelement Funktion Pfeil-Taste print • Während des Wiegens (wenn Funknetzwerk eingerich- tet): - Messergebnis ausdrucken (Funkdrucker) • Im Menü: - Untermenü auswählen, Menüpunkt auswählen - Wert verringern (kurzes Drücken: Wert wird um 1 verringert, langes Drücken: Wert wird verringert, bis Taste losgelassen wird) Enter-Taste (input): •...
-
Seite 11: Displayelemente
Deutsch 3.2 Displayelemente Symbol Bedeutung Batterien sind schwach. Nicht eichfähige Funktion aktiv (Symbol erscheint aus technischen Gründen auch bei ungeeichten Waagen) Geschlecht des Patienten Betrieb mit Netzgerät. Übersicht • 11... -
Seite 12: Kennzeichen Auf Dem Typenschild
3.3 Kennzeichen auf dem Typenschild Text/Symbol Bedeutung Modell Modellnummer Type Typenbezeichnung Ser.No. Seriennummer Gebrauchsanweisung beachten Elektromedizinisches Gerät, Typ B Schutzisoliertes Gerät, Schutzklasse II Für USA: FCC ID Zulassungsnummer des Gerätes bei der US Behörde Federal Communications Commissions FCC Für Canada: Zulassungsnummer des Gerätes bei der Behörde Industry Canada Gerät ist konform mit Normen und Richtlinien der EG. -
Seite 13: Menü-Struktur Multifunktionsdisplay
Channel 3 (C3) • Autosend • • System • *Funknetzwerk seca 360° wireless: Group (ID): • • Autoprint Max. drei seca Funkgruppen: 0, 1, 2 • HI_MA • Maximal-Konfiguration pro Funkgruppe: 1 Babywaage • Year • Month 1 Personenwaage Time •... -
Seite 14: Menü-Struktur Kopfschieber
3.5 Menü-Struktur Kopfschieber Im Menü des Gerätes stehen Ihnen weitere Funktionen zur Verfügung. So können Sie das Gerät optimal für Ihre Nutzungsbedingungen konfigurieren. Details finden Sie ab Seite 44 und ab Seite 50. • Beep • Auto • Channel 1 (C1) Learn Group (ID) •... -
Seite 15: Bevor Es Richtig Los Geht
Deutsch 4. BEVOR ES RICHTIG LOS GEHT… 4.1 Lieferumfang Komponente Stck. Gehäuseunterteil, vormontiert - Erstes Säulenelement - Kopfschieber mit Frankfurt-Lineal Säulenelement Gewindestange Säulenverbinder Abschlusskappe Langmutter Unterlegscheibe Mutter Zierkappe Innensechskantschrauben Kabelclips Multifunktionsdisplay mit Anschlusskabel Batteriehalter mit 4 Batterien Größe AA Einschiebeskala Netzeil Kalibrierstab, o. -
Seite 16: Gerät Montieren
4.2 Gerät montieren Ab Werk sind auf dem Geräteunterteil bereits das erste Säulenelement und der Kopfschieber montiert. Führen Sie die weitere Montage mit einem Helfer durch. Wegen der großen Bauhöhe empfehlen wir, die Komponenten auf den Boden zu legen und das Gerät erst nach der kompletten Montage aufzurichten. -
Seite 17: Multifunktionsdisplay Montieren
Deutsch Multifunktionsdisplay Das Multifunktionsdisplay wird in die Nut der Säulenele- montieren mente eingehängt und mit einer Klemmschraubung fix- tiert. Die Montagehöhe ist frei wählbar. 1. Setzen Sie den Nutenstein des Multifunktionsdisp- plays in die Nut des zweiten Säulenelementes ein. 2. Ziehen Sie die zwei Innensechskantschrauben fest, um das Multifunktionsdisplay in der gewünschten Position zu fixieren. -
Seite 18: Drittes Säulenelement Montieren
7. Fixieren Sie das Anschlusskabel mit den beiden Ka- belclips in der Nut der Säulenelemente. 8. Schwenken Sie das Multifunktionsdisplay so, dass Sie es bequem ablesen können. Drittes Säulenelement Um die Säulenelemente miteinander zu verbinden, montieren gehen Sie folgendermaßen vor: 1. -
Seite 19: Einschiebeskala Montieren
Deutsch Einschiebeskala ACHTUNG! montieren Fehlmessungen durch Montagefehler Wenn die Einschiebeskala falsch montiert wird, kann der Kopfschieber keine verwertbaren Messwerte ermittlen. – Richten Sie die Einschiebskala so aus, dass die Bedruckung beim Einschieben in die Nut sichtbar bleibt. – Richten Sie die Einschiebeskala so aus, dass der Bereich, der die Artikelnummer zeigt, das untere Ende bildet. -
Seite 20: Gerät Transportieren
2. Richten Sie das Gerät durch Drehen der Fuß- Luftblase schrauben aus. Libelle Die Luftblase der Libelle muss sich genau in der Mitte des Kreises befinden. Fußschraube 3. Drehen Sie die Rändelräder in Pfeilrichtung fest. Die Fußschrauben sind gegen Verstellen gesichert. Rändelrad 4.4 Gerät transportieren Das Gerät ist mit zwei Rollen ausgerüstet, die den...
