Ultraschallkopf montieren
22 •

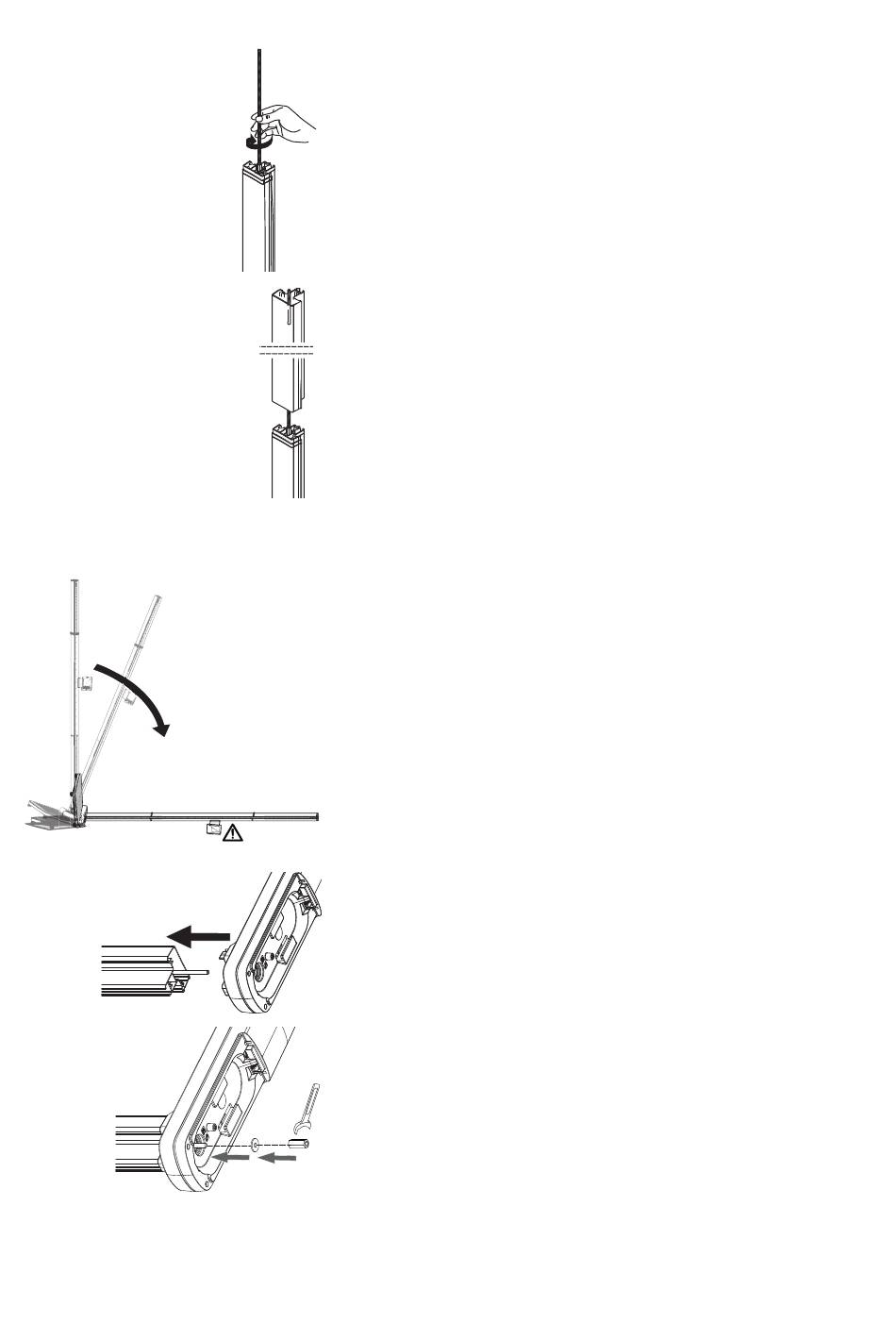

1. Schrauben Sie die lange Gewindestange handfest in die Langmutter des
zweiten Säulenelementes.
2. Schieben Sie das dritte Säulenelement über die Gewindestange auf den
Säulenverbinder des zweiten Säulenelementes.
Der Ultraschallkopf wird auf das dritte Säulenelement montiert und mit dem
Modularkabel des Multifunktionsdisplays verbunden.
ACHTUNG!
Geräteschäden durch Montagefehler
Das dritte Säulenelement liegt lose auf dem zweiten Säulenelement.
►
Halten Sie das dritte Säulenelement fest, während Sie das Gerät auf
den Boden legen.
►
Stellen Sie sicher, dass sich das dritte Säulenelement in der richti-
gen Position befindet, bevor Sie den Ultraschallkopf montieren.
ACHTUNG!
Fehlfunktion durch defektes Multifunktionsdisplay
Wenn das Gerät hingelegt wird, liegt das Multifunktionsdisplay direkt
auf dem Boden auf und kann beschädigt werden.
►
Legen Sie das Gerät langsam und vorsichtig auf eine weiche
Unterlage, z. B. eine Decke.
1. Kippen Sie das Gerät und legen Sie es vorsichtig auf den Boden.
2. Stecken Sie den Ultraschallkopf auf das freie Ende der Gewindestange.
3. Setzen Sie die Unterlegscheibe auf die Gewindestange.
4. Schrauben Sie die Langmutter auf die Gewindestange.
5. Ziehen Sie die Langmutter fest.
ACHTUNG!
Geräteschaden und Fehlfunktion durch Montagefehler
Wenn die Langmutter im Ultraschallkopf nicht fest genug angezogen
wird, sitzen die Säulenelemente zu locker aufeinander. Das Gerät ist
instabil und es treten Fehlmessungen auf.
►
Ziehen Sie die Langmutter so an, dass die Säulen fest aufeinander
sitzen und kein Spalt zwischen Säulenverbinder und drittem Säulen-
element entsteht.
