8) Kraftstoffpumpe montieren

Anweisung
Grafik
Betreff: 125 MAX/Junior MAX/Mini MAX/Micro MAX
Ausgabe 1/Rev. 0

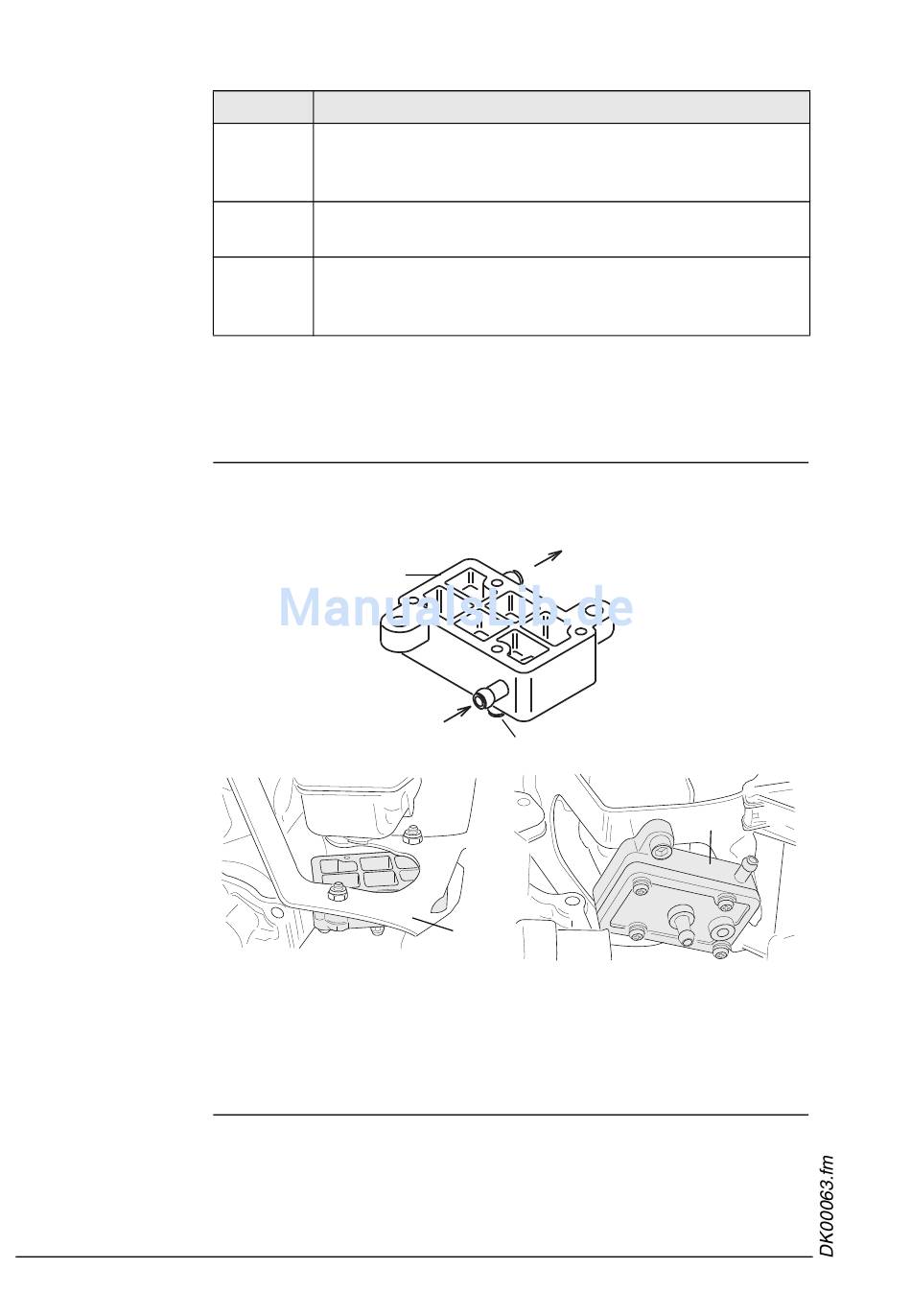

Siehe Bild 6.
Schritt
1 Kraftstoffpumpe (4) mit 2 Zyl. Schrauben M6x20 und Siche-
rungsmuttern an der Unterseite des Haltewinkels für den
Ansauggeräuschdämpfer montieren.
2 Die drei unteren Verschraubungen des Vergaserstutzens
entfernen.
3 Anschließend den Haltewinkel (5) mit den drei unteren Ver-
schraubungen des Vergaserstutzens am Zylinder befesti-
gen. Anzugsdrehmoment 6 Nm.
HINWEIS: Die Kraftstoffpumpe ist so zu montieren, dass
der Anschluss für den Impuls nach unten zeigt
und der Anschluss für den Kraftstoffzulauf in
Richtung Fahrersitz zeigt.
1. Impulsleitung
3. Kraftstoffablaufleitung
5. Haltewinkel
Bild 6
BRP-Powertrain
Vorgehen
4
2
1
5
2. Kraftstoffzulaufleitung
4. Kraftstoffpumpe
3
4
KD0065, KD0124
Seite 1-16
Februar 01/2014
