Rotax 125 MAX Einbauhinweise Und Betriebsanleitung Seite 30

Grafik
Betreff: 125 MAX/Junior MAX/Mini MAX/Micro MAX
Ausgabe 1/Rev. 0

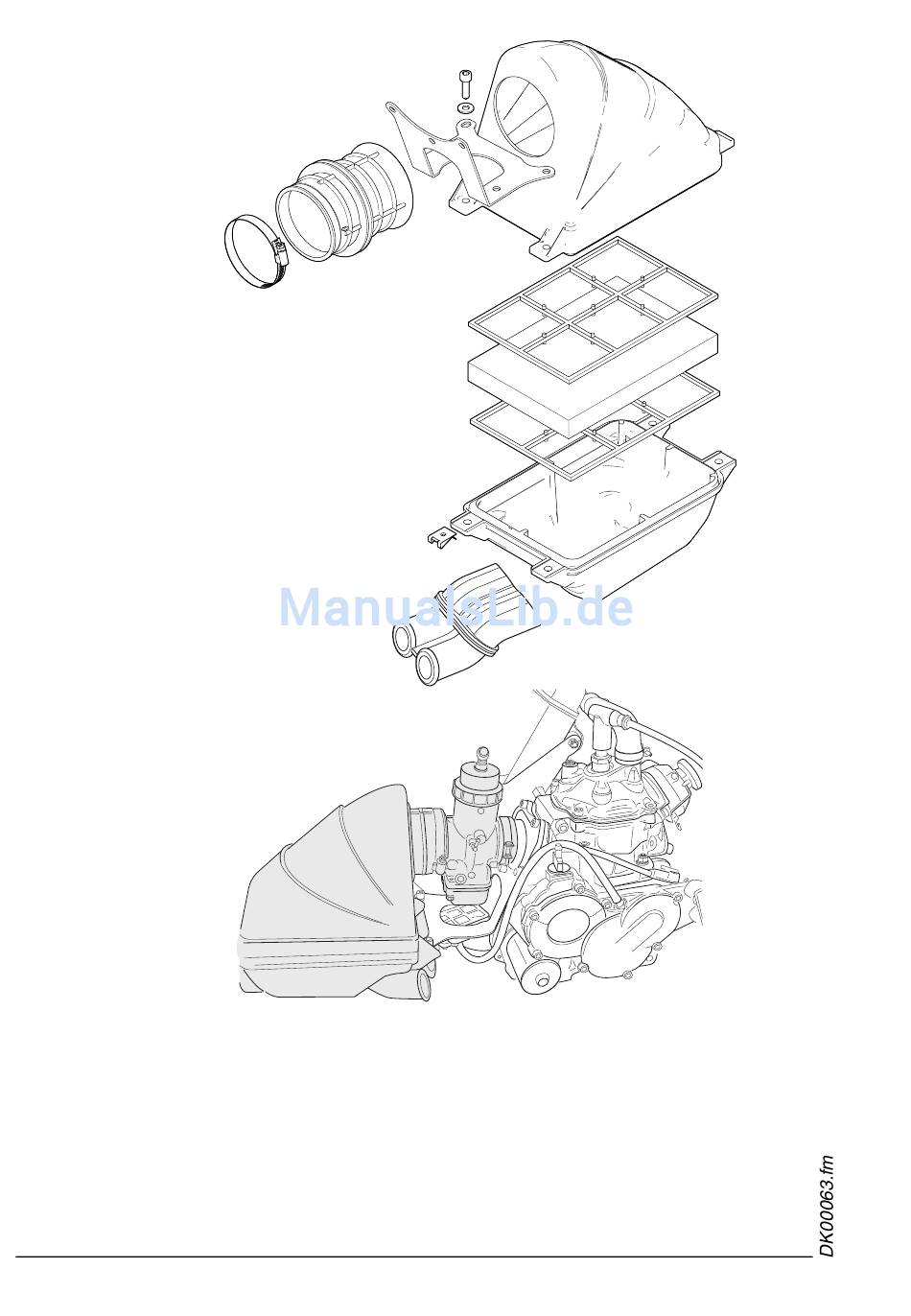

Ansauggeräuschdämpfer
11
1. Dämpfergehäuse
3. Filtergitter
5. Dämpferdeckel
7. Blechmutter M6
9. Scheibe 6,4
11. Schneckengewindeschelle
50-70
Bild 9
BRP-Powertrain
10
8
9
6
7
2
2. Ansaugdämpferrohr
4. Dämpferfilter
6. Dämpferstutzen
8. Haltewinkel
10. Zyl. Schraube M6x20
5
3
4
3
1
K00254, K00141
