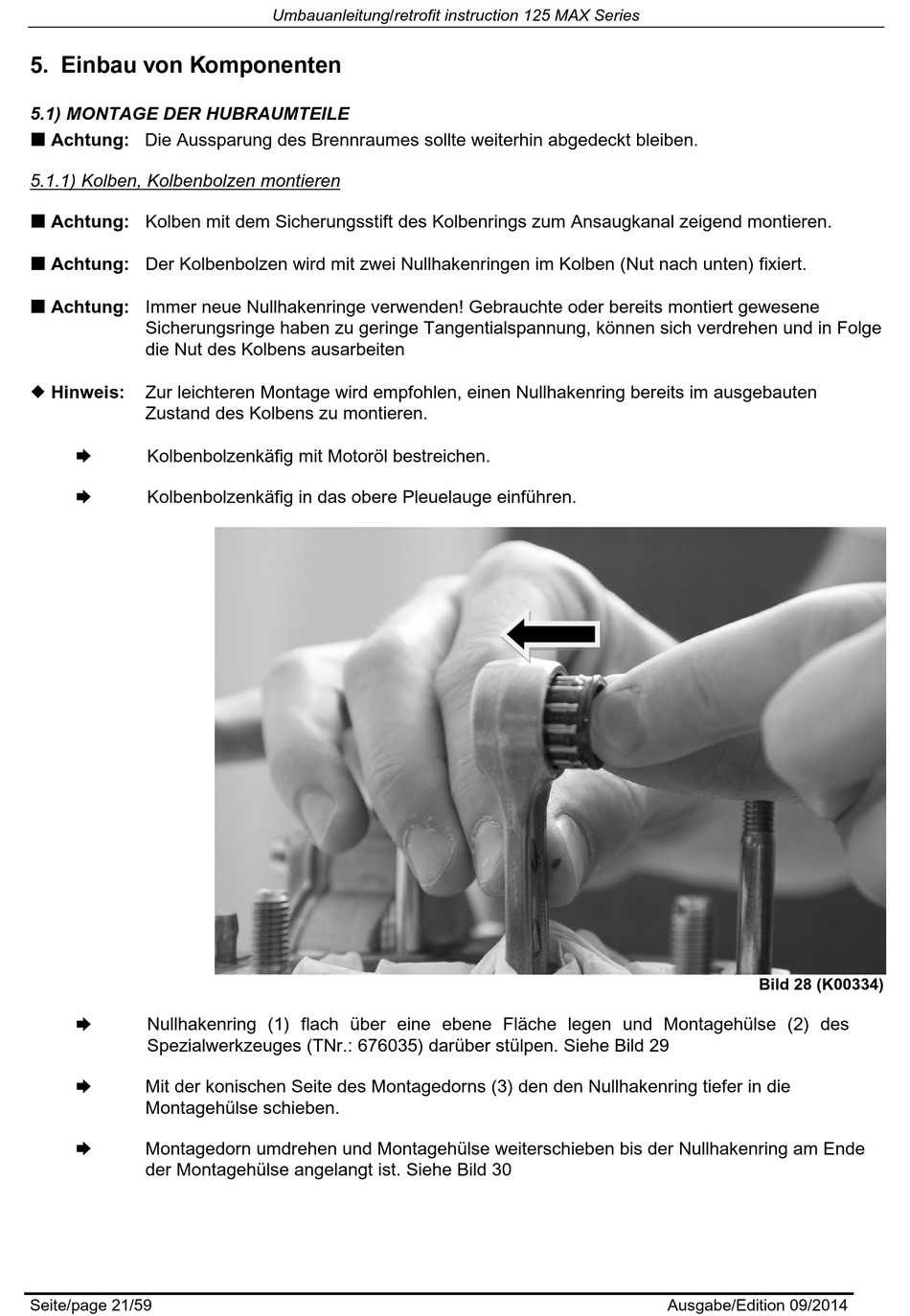

5. Einbau von Komponenten

5.1) MONTAGE DER HUBRAUMTEILE

 Achtung: Die Aussparung des Brennraumes sollte weiterhin abgedeckt bleiben.

5.1.1) Kolben, Kolbenbolzen montieren

 Achtung: Kolben mit dem Sicherungsstift des Kolbenrings zum Ansaugkanal zeigend montieren.
 Achtung: Der Kolbenbolzen wird mit zwei Nullhakenringen im Kolben (Nut nach unten) fixiert.
 Achtung: Immer neue Nullhakenringe verwenden! Gebrauchte oder bereits montiert gewesene
Sicherungsringe haben zu geringe Tangentialspannung, können sich verdrehen und in Folge
die Nut des Kolbens ausarbeiten
 Hinweis: Zur leichteren Montage wird empfohlen, einen Nullhakenring bereits im ausgebauten
Zustand des Kolbens zu montieren.
 Kolbenbolzenkäfig mit Motoröl bestreichen.
 Kolbenbolzenkäfig in das obere Pleuelauge einführen.
 Nullhakenring (1) flach über eine ebene Fläche legen und Montagehülse (2) des
Spezialwerkzeuges (TNr.: 676035) darüber stülpen. Siehe Bild 29
 Mit der konischen Seite des Montagedorns (3) den den Nullhakenring tiefer in die
Montagehülse schieben.
 Montagedorn umdrehen und Montagehülse weiterschieben bis der Nullhakenring am Ende
der Montagehülse angelangt ist. Siehe Bild 30
