5) Elektrische Komponenten
5.1) Starttaster und den EIN/AUS-Schalter montieren
Allgemein
Anweisung
Grafik
Betreff: 125 MAX/Junior MAX/Mini MAX/Micro MAX
Ausgabe 1/Rev. 0
Beide Komponenten sind im oberen Bereich des Frontschilds
seitlich (links oder rechts) zu montieren.
HINWEIS:
Die Befestigungsmuttern für den Starttaster
und den EIN/AUS-Schalter sind mit Handkraft
anzuziehen.
Siehe
2.
Schritt
1
Für den Starttaster (1) ein Loch mit ø22 mm seitlich in das
Frontschild bohren.
2
Darunter im Abstand von ca. 40 mm für den EIN/AUS
Schalter (2) ein Loch mit ø12 mm bohren.
3
Starttaster samt Gummikappe mit SK-Mutter am Frontschild
befestigen
4
EIN/AUS Schalter mit den beiden Muttern (SK-Mutter innen
und die gerändelte Mutter außen) am Frontschild befesti-
gen.

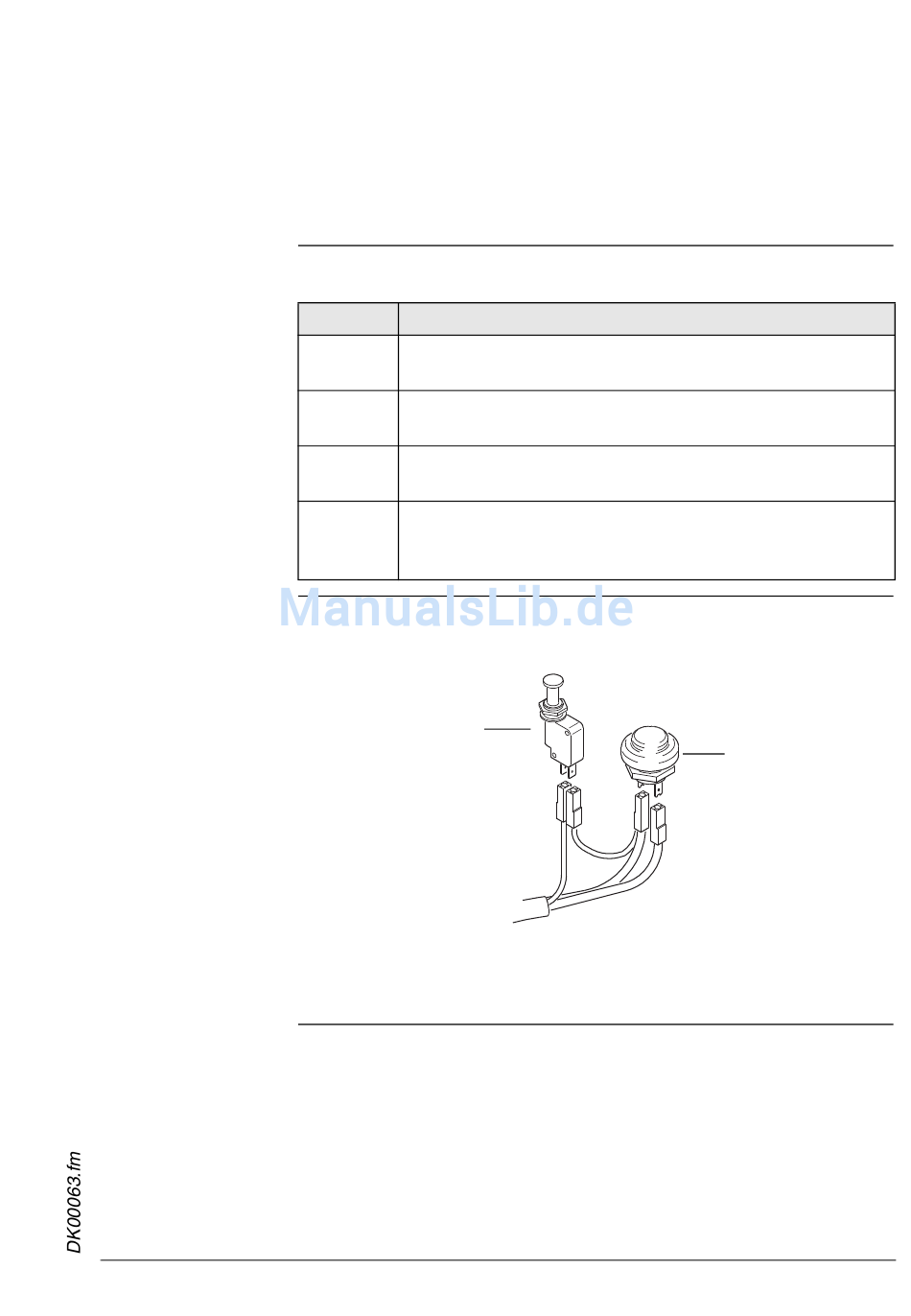

Starttaster und EIN/AUS-Schalter
2
1. Starttaster
Bild 2
BRP-Powertrain
Vorgehen
1
2. EIN/AUS Schalter
Februar 01/2014
K00252
Seite 1-9
