Betreff: 125 MAX/Junior MAX/Mini MAX/Micro MAX
Ausgabe 1/Rev. 0

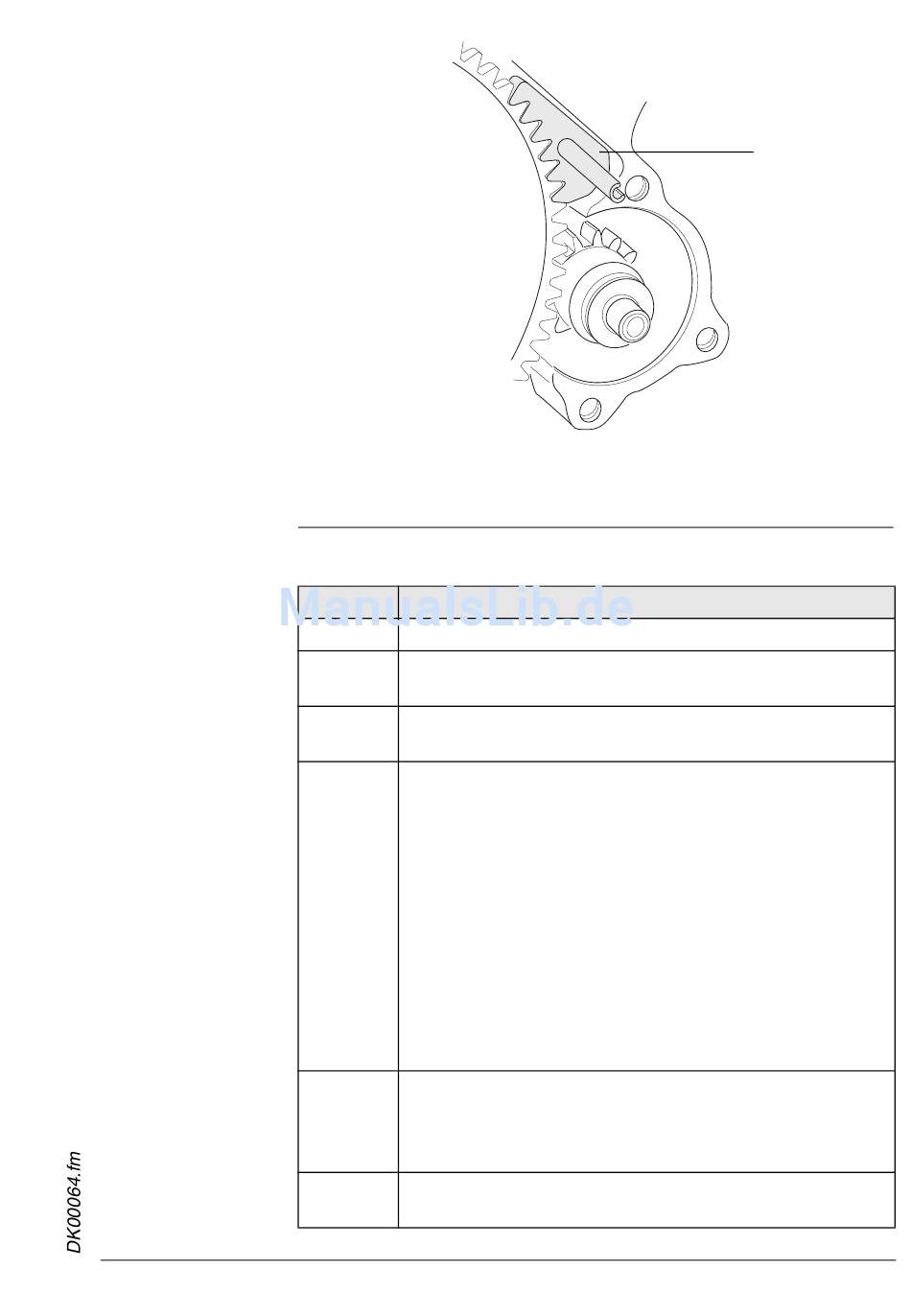

1. Fixierwerkzeug ROTAX TNr. 676205
Bild 7
Siehe dazu Bild 8.
Schritt
2 SK-Mutter (13) und Anlaufscheibe (12) demontieren.
3 Kupplungstrommel (7) mit verschraubtem Kettenrad abneh-
men.
4 Gewinde der Kurbelwelle und SK-Mutter (13) von Resten
des Sicherungsmittels befreien und entfetten.
5 Nadellager (9) bei Verwendung von Kettenrädern mit 12,
13, 14, 15 und 16 Zähnen bzw. Lagerhülse im Kettenrad mit
11 Zähnen einfetten.
HINWEIS:
HINWEIS:
6 Kupplungstrommel samt Kettenrad mit der gewünschten
Zähnezahl montieren.
HINWEIS:
7 Kurbelwelle im Bereich der SK-Mutter (13) mit LOCTITE
243 bestreichen.
BRP-Powertrain
Vorgehen
Für das Kettenrad mit 11 Zähnen anstelle des
Nadellagers (9) die Lagerhülse (9) zu ver-
wenden. Diese Lagerhülse ist mit der Anfa-
sung voran in die Bohrung es Kettenrades
bündig einzupressen.
Wenn nicht aufgrund der Streckenführung
unbedingt notwendig sollte die Verwendung
des Kettenrades mit 11 Zähnen aufgrund ho-
hen Verschleißes der Lagerhülse (9) ver-
mieden werden.
Original ROTAX Kettenrad ist mit ROTAX
Schriftzug versehen.
1
K00151
Seite 2-27
Februar 01/2014
