7) Wasserkühler montieren
Anweisung
Grafik
1. Wasserkühler kpl.
4. Linsenflanschkopf-
schraube M6x16
7. Kühlerträger
10. Schneckengewinde-
schelle 16-25
13. Kühlerverschluss
Micro
16. Scheibe 6,4
Betreff: 125 MAX/Junior MAX/Mini MAX/Micro MAX
Ausgabe 1/Rev. 0
ACHTUNG
WARNUNG
Siehe Bild 5.
Schritt
1 Kühlerklappe (3/14) mit den 2 Befestigungspunkten am Was-
serkühler verschrauben. Verwenden Sie dazu die Linsen-
flanschkopfschrauben (4/15) und Sicherungsmuttern (6/17).
2 Befestigen Sie nun den Wasserkühler samt Kühlerklappe mit-
tels Kühlerträger (7/18) und Linsenflanschkopfschraube samt
Scheiben (8, 9) am Fahrgestell. Anzugsdrehmoment 20 Nm
3 Kühlwasserschläuche mittels Schlauchklemmen (10) am Mo-
tor sowie Wasserkühler kpl. anbringen.
Wasserkühler
2. Kühlerverschluss Mini/Junior/Max
5. Scheibe 6,4
8. Linsenflanschkopfschraube M6x20 9. Scheibe 6,2/18/0,5
11. Kühlwasserkrümmer
14. Kühlerklappe Micro
17. Sicherungsmutter M6

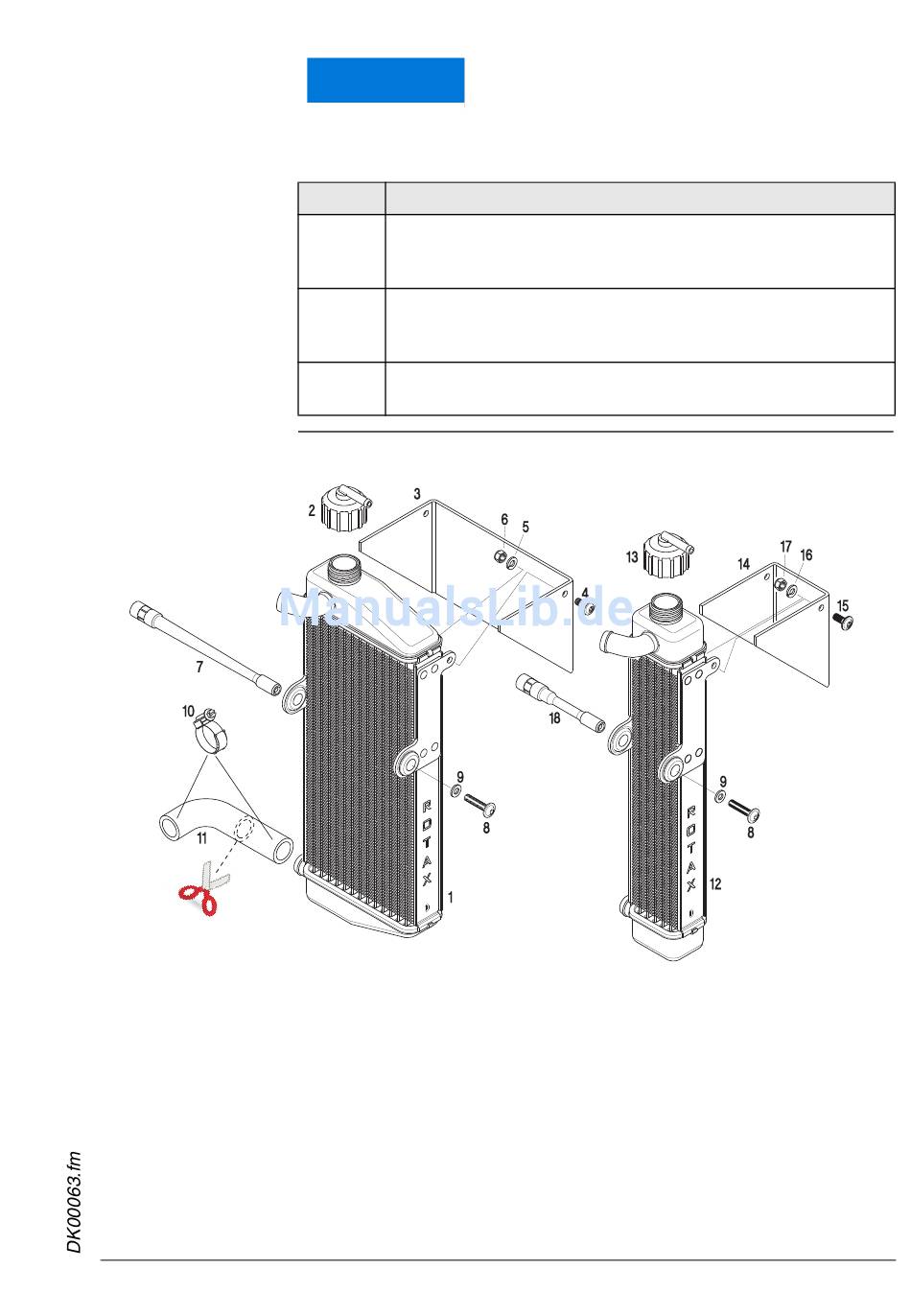

Bild 5
BRP-Powertrain
Für eine optimale Kühlung, muss die vollstän-
dige Anströmung des Wasserkühlers jeder-
zeit gewährleistet werden.
Vorgehen
3. Kühlerklappe Mini/Junior/Max
6. Sicherungsmutter M6
12. Kühlerklappe Micro
15. Linsenflanschkopfschraube
18. Kühlerträger
M6x16
KD00262
Seite 1-15
Februar 01/2014
