Bedienungsanleitung FR 125 MAX, FR 125 Junior MAX und FR 125 Mini MAX
Die beiden Anschlüsse des Kühlers in die beiden Kühlwasserkrümmer einschieben.
Die Kühlwasserkrümmer auf den Anschluss am Zylinderkopfdeckel bzw. das
Ablaufrohr am Gehäuse aufschieben.
Mit den Schlauchklemmen (4 und 5) die beiden Kühlwasserschläuche am Kühler
bzw. Motor befestigen.
Hinweis:
Es kann fallweise erforderlich sein, daß der Seitenkasten für den Kühler
ausgeschnitten werden muß.
Mit einem entsprechenden Stück Schlauch eine Verbindung zwischen dem
Überlaufanschluß am Einfüllstutzen des Kühlers und einem Auffangbehälter
herstellen.
Achtung: Um eine optimale Kühlung sicherzustellen, muss die vollständige Anströmung des
Kühlers jederzeit gewährleistet werden.

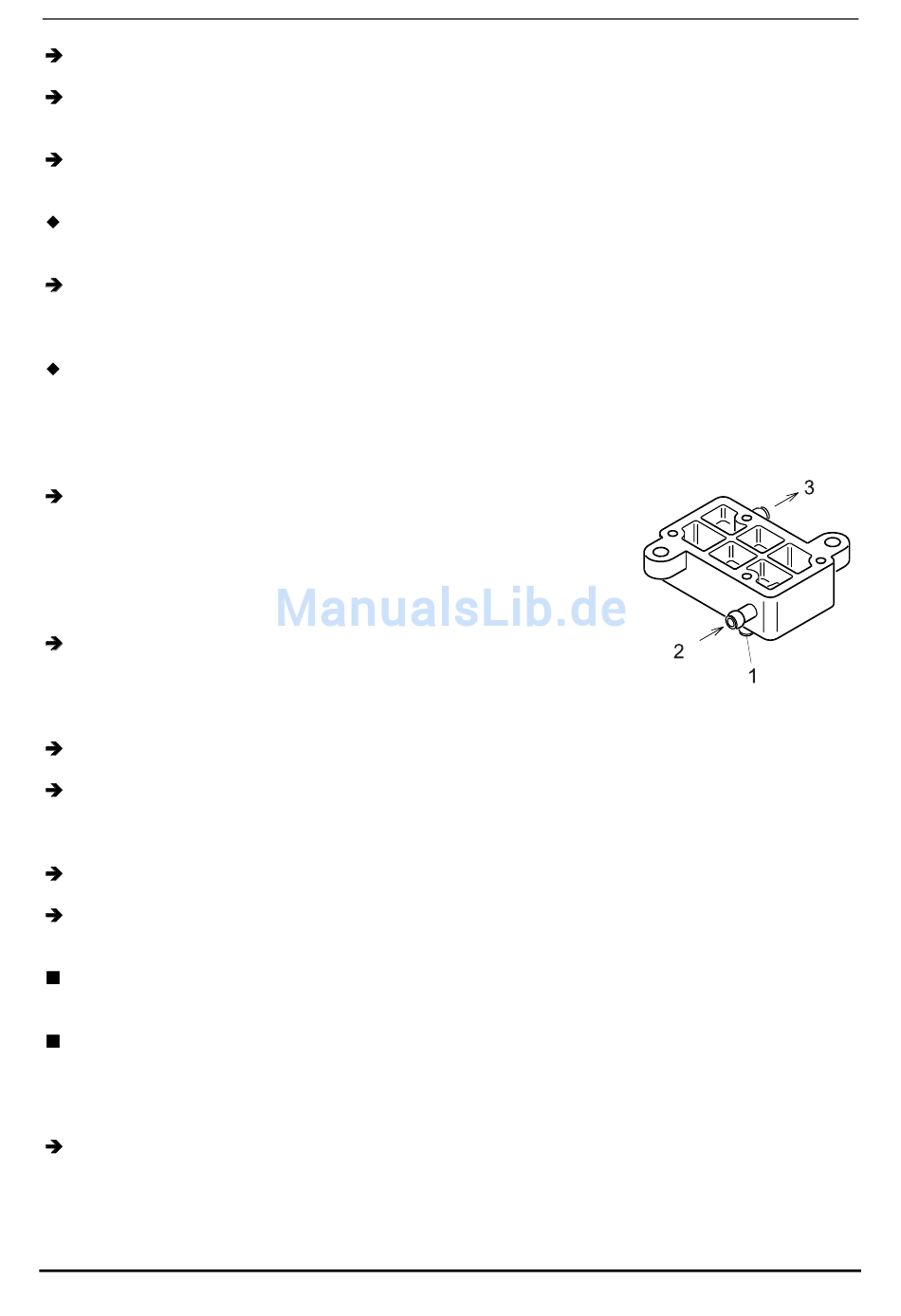

11. Montage und Anschluß der Kraftstoffpumpe
Kraftstoffpumpe
Zylinderschrauben M6x20 und Sicherungsmuttern so
an der Unterseite des Haltewinkels (10, siehe Bild 9)
montieren, daß der Anschluß der Impulsleitung (1) nach
unten und die Kraftstoffzuleitung (2) (siehe Pfeil auf
Pumpengehäuse) in Richtung Fahrersitz zeigt.
Von dem mitgelieferten Kraftstoffschlauch zwei Stücke
abschneiden. Diese jeweils am unteren Anschuß für
den Impuls (1) bzw. seitlichen Anschluß für den Austritt
(3) montieren.
Die drei unteren Verschraubungen des Vergaserstutzens entfernen.
Anschließend den Haltewinkel (10, siehe Bild 9) mit den drei unteren
Verschraubungen des Vergaserstutzens am Zylinder befestigen.
Anzugsmoment: 6 Nm.
Verschlußkappe vom Impulskrümmer am Getriebedeckel entfernen.
Impulsschlauch der Kraftstoffpumpe mit dem Impulskrümmer am Getriebedeckel
verbinden.
Achtung: Für eine ordnungsgemäße Funktion der Kraftstoffpumpe ist die Länge der
Impulsleitung so kurz als möglich zu.
Achtung: Falls sich bei Motorstillstand Ölkondensat im Impulsschlauch ansammelt, muß
dieses durch Abziehen des Impulsschlauches von der Kraftstoffpumpe entleert
werden. Läuft das Ölkondensat in die Kraftstoffpumpe, kann dadurch die Funktion
der Kraftstoffpumpe beeinträchtigt werden.
Mit einem entsprechenden Stück des mitgelieferten Kraftstoffschlauches eine
Verbindung zwischen dem Anschluß am Kraftstofftank und dem Zulauf (2) der
Kraftstoffpumpe herstellen.
Seite/page 18/104
mit zwei der mitgelieferten
Ausgabe/edition 02/2006
Bild 7
