RS232-/Ethernet-Schnittstellen

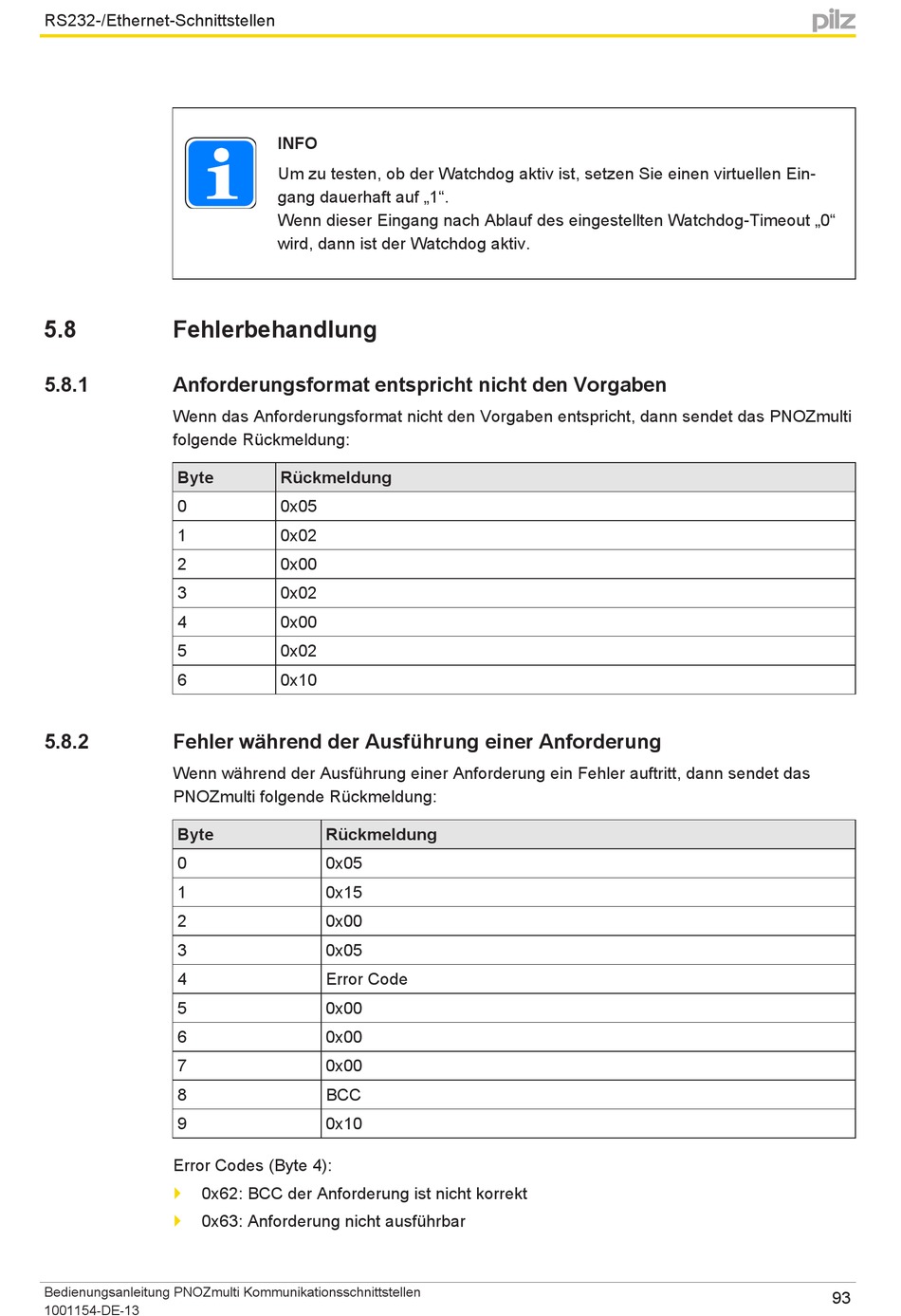

5.8

Fehlerbehandlung

5.8.1

Anforderungsformat entspricht nicht den Vorgaben

Wenn das Anforderungsformat nicht den Vorgaben entspricht, dann sendet das PNOZmulti
folgende Rückmeldung:
Byte
0
1
2
3
4
5
6
5.8.2
Fehler während der Ausführung einer Anforderung
Wenn während der Ausführung einer Anforderung ein Fehler auftritt, dann sendet das
PNOZmulti folgende Rückmeldung:
Byte
0
1
2
3
4
5
6
7
8
9
Error Codes (Byte 4):
0x62: BCC der Anforderung ist nicht korrekt
}
0x63: Anforderung nicht ausführbar
}
Bedienungsanleitung PNOZmulti Kommunikationsschnittstellen
1001154-DE-13
INFO
Um zu testen, ob der Watchdog aktiv ist, setzen Sie einen virtuellen Ein-
gang dauerhaft auf „1".
Wenn dieser Eingang nach Ablauf des eingestellten Watchdog-Timeout „0"
wird, dann ist der Watchdog aktiv.
Rückmeldung
0x05
0x02
0x00
0x02
0x00
0x02
0x10
Rückmeldung
0x05
0x15
0x00
0x05
Error Code
0x00
0x00
0x00
BCC
0x10
93
