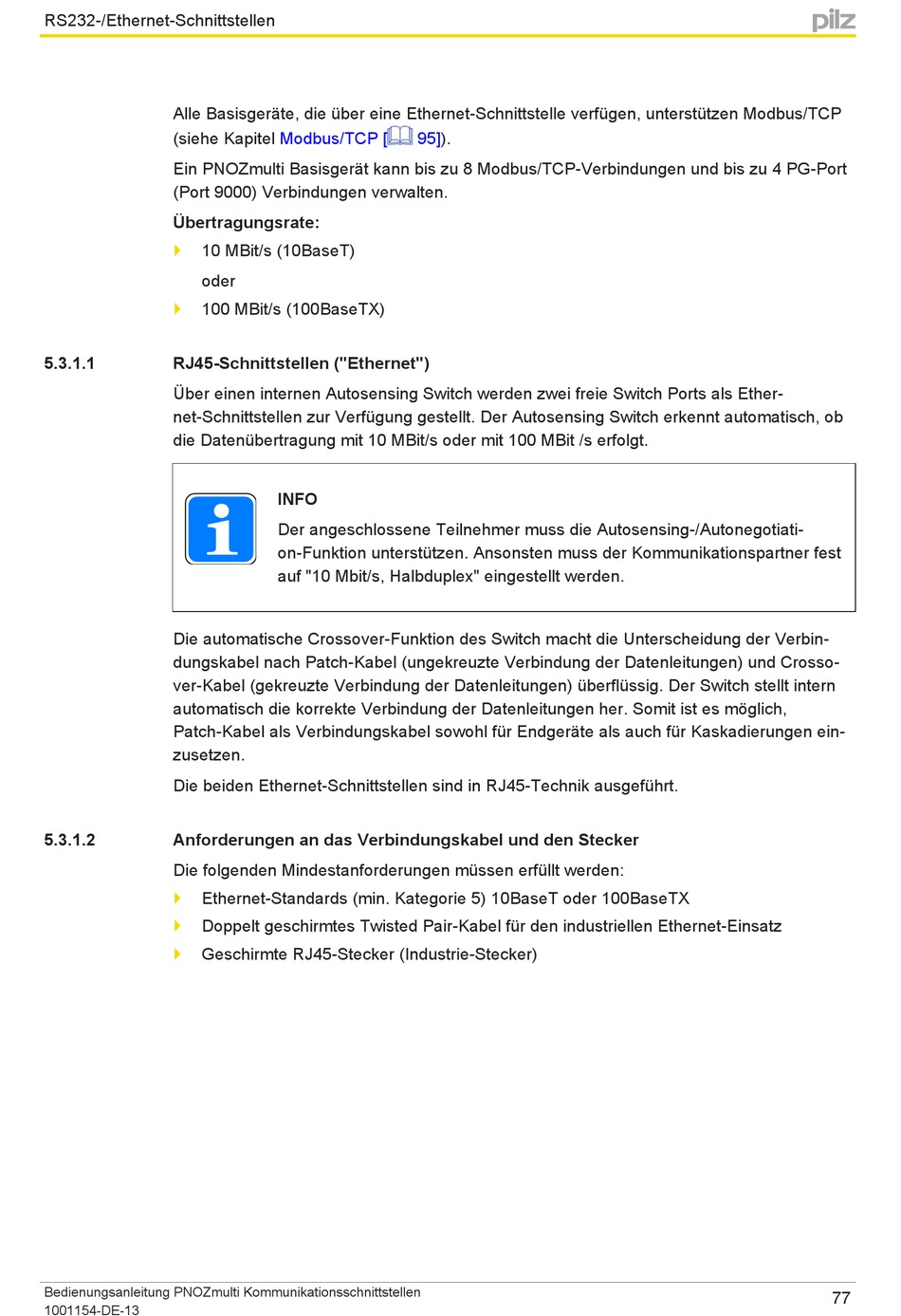

RS232-/Ethernet-Schnittstellen
Alle Basisgeräte, die über eine Ethernet-Schnittstelle verfügen, unterstützen Modbus/TCP
(siehe Kapitel
Ein PNOZmulti Basisgerät kann bis zu 8 Modbus/TCP-Verbindungen und bis zu 4 PG-Port
(Port 9000) Verbindungen verwalten.
Übertragungsrate:
10 MBit/s (10BaseT)
}
oder
100 MBit/s (100BaseTX)
}
5.3.1.1
RJ45-Schnittstellen ("Ethernet")
Über einen internen Autosensing Switch werden zwei freie Switch Ports als Ether-
net-Schnittstellen zur Verfügung gestellt. Der Autosensing Switch erkennt automatisch, ob
die Datenübertragung mit 10 MBit/s oder mit 100 MBit /s erfolgt.
Die automatische Crossover-Funktion des Switch macht die Unterscheidung der Verbin-
dungskabel nach Patch-Kabel (ungekreuzte Verbindung der Datenleitungen) und Crosso-
ver-Kabel (gekreuzte Verbindung der Datenleitungen) überflüssig. Der Switch stellt intern
automatisch die korrekte Verbindung der Datenleitungen her. Somit ist es möglich,
Patch-Kabel als Verbindungskabel sowohl für Endgeräte als auch für Kaskadierungen ein-
zusetzen.
Die beiden Ethernet-Schnittstellen sind in RJ45-Technik ausgeführt.
5.3.1.2

Anforderungen an das Verbindungskabel und den Stecker

Die folgenden Mindestanforderungen müssen erfüllt werden:
Ethernet-Standards (min. Kategorie 5) 10BaseT oder 100BaseTX
}
Doppelt geschirmtes Twisted Pair-Kabel für den industriellen Ethernet-Einsatz
}
Geschirmte RJ45-Stecker (Industrie-Stecker)
}
Bedienungsanleitung PNOZmulti Kommunikationsschnittstellen
1001154-DE-13
Modbus/TCP [
95]).
INFO
Der angeschlossene Teilnehmer muss die Autosensing-/Autonegotiati-
on-Funktion unterstützen. Ansonsten muss der Kommunikationspartner fest
auf "10 Mbit/s, Halbduplex" eingestellt werden.
