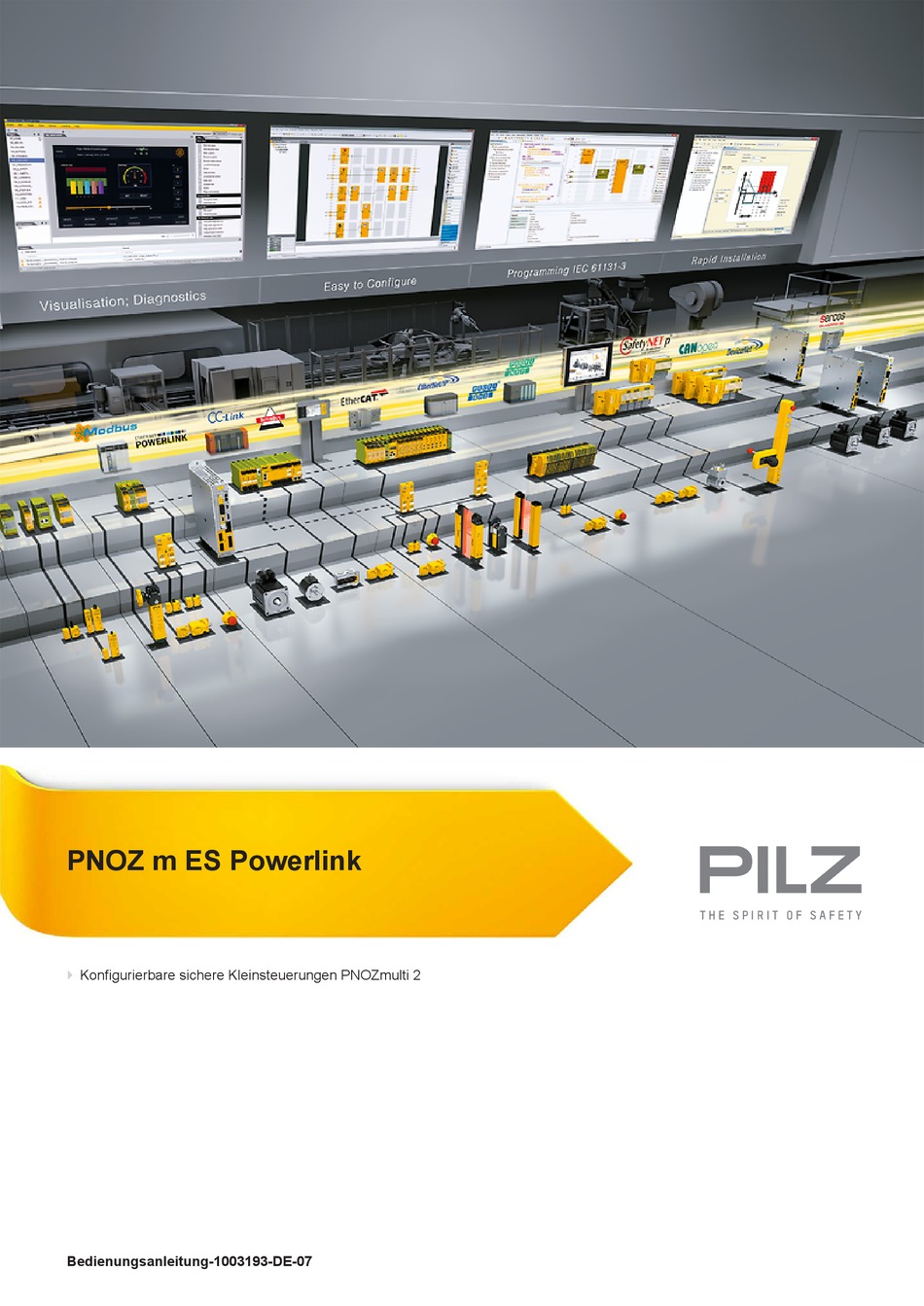

- Seite 1 PNOZ m ES Powerlink Konfigurierbare sichere Kleinsteuerungen PNOZmulti 2 Bedienungsanleitung-1003193-DE-07...
- Seite 2 Formulierung dieses Dokuments gewählt. Es wird versichert, dass alle Personen diskriminierungsfrei und gleichberechtigt betrachtet werden. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Allgemeine Hinweise zur Verdrahtung ..................15 Versorgungsspannung anschließen..................16 Schnittstellenbelegung ......................16 Geändertes Projekt in das System PNOZmulti übertragen............16 Anschlussbeispiel........................17 Betrieb .............................18 Meldungen ..........................18 Technische Daten ........................19 Bestelldaten ..........................22 Produkt............................22 Zubehör.............................22 9.2.1 Klemmen ...........................22 9.2.2 Verbindungsstecker ........................22 Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-07...
- Seite 4 Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ m ES Powerlink. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
- Seite 5 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-07...
- Seite 6 Im PNOZmulti Configurator können 128 virtuelle Ein- und Ausgänge des Steuerungssys- tems PNOZmulti für die Kommunikation mit dem Feldbus Ethernet POWERLINK definiert werden. max. 1 PNOZ m ES Powerlink an das Basisgerät anschließbar Die anschließbaren Basisgeräte PNOZmulti 2 entnehmen Sie dem Dokument "PNOZmulti Systemausbau".
- Seite 7 Übersicht Frontansicht Legende: X1, X2: Ethernet POWERLINK-Schnittstellen 0 V, 24 V: Versorgungsanschlüsse : Funktionserde LED: – Power – L/A1 – L/A2 – S/E (Status/Error) Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-07...
- Seite 8 (Managing Node) liest zyklisch die Eingangsinformationen von den Slaves und schreibt die Ausgangsinformationen zyklisch an die Slaves. Neben der zyklischen Nutzdatenübertra- gung verfügt das Erweiterungsmodul PNOZ m ES Powerlink auch über Funktionen für Dia- gnose und Inbetriebnahme. Das Erweiterungsmodul darf nur an ein Basisgerät des Systems PNOZmulti angeschlossen werden (anschließbare Basisgeräte siehe Dokument "PNOZmulti Systemausbau").
- Seite 9 Veränderungen irgendeiner Art vorgenommen wurden (z. B. Austauschen von Bau- teilen auf den Leiterplatten, Lötarbeiten usw). 3.3.3 Entsorgung Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elek- tronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PNOZ m ES Powerlink 1003193-DE-07...
- Seite 10 Verwenden Sie diese Funktionen nur, wenn Sie die Dokumentationen gelesen und ver- standen haben. Öffnen Sie nicht das Gehäuse und nehmen Sie auch keine eigenmächtigen Umbauten vor. Schalten Sie bei Wartungsarbeiten (z. B. beim Austausch von Schützen) unbedingt die Versorgungsspannung ab. Bedienungsanleitung PNOZ m ES Powerlink | 10 1003193-DE-07...
- Seite 11 Die virtuellen Ein- und Ausgänge, die über den Feldbus Ethernet POWERLINK übertragen werden sollen, werden im PNOZmulti Configurator ausgewählt und konfiguriert. Die Verbin- dung zwischen dem Basisgerät und dem Feldbusmodul PNOZ m ES Powerlink erfolgt über eine Steckbrücke. Nach Einschalten der Versorgungsspannung oder einem Reset des Steuerungssystems PNOZmulti wird das Feldbusmodul PNOZ m ES Powerlink automa- tisch konfiguriert und gestartet.
- Seite 12 – Bit 6 = 1: LED RUN ST leuchtet (nicht für PNOZ m B0) – Bit 7: reserviert Ausführliche Informationen zum Datenaustausch erhalten Sie im Dokument "Kommunikati- onsschnittstellen PNOZmulti 2" im Kapitel "Feldbusmodule". Blockschaltbild 24 V Module Ethernet Supply POWERLINK Data (ST) Bedienungsanleitung PNOZ m ES Powerlink | 12 1003193-DE-07...
- Seite 13 Durch elektrostatische Entladung können Bauteile beschädigt werden. Sor- gen Sie für Entladung, bevor Sie das Produkt berühren, z. B. durch Berüh- ren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten Armbands. Abmessungen in mm 22,5 101,4 (4,11“) (0,88“) Bedienungsanleitung PNOZ m ES Powerlink | 13 1003193-DE-07...
- Seite 14 Typ links oder rechts vom Basisgerät ange- schlossen. Die Anzahl an Modulen und die Modultypen, die mit dem Basisgerät verbunden werden können, entnehmen Sie dem Dokument "PNOZmulti Systemausbau". Bedienungsanleitung PNOZ m ES Powerlink | 14 1003193-DE-07...
- Seite 15 Das Netzteil muss den Vorschriften für Kleinspannungen mit sicherer elektrischer Tren- nung (SELV, PELV) entsprechen. ACHTUNG! Das Erweiterungsmodul nur im spannungslosen Zustand ziehen und ste- cken. WICHTIG Beachten Sie bei der Installation unbedingt die Richtlinien der Ethernet PO- WERLINK-Nutzerorganisation. Bedienungsanleitung PNOZ m ES Powerlink | 15 1003193-DE-07...
- Seite 16 Projekt im PNOZmulti Configurator geändert und wieder in das Basisgerät übertragen wer- den. Gehen Sie vor, wie in der Bedienungsanleitung für das Basisgerät beschrieben. WICHTIG Bei der Inbetriebnahme und nach jeder Änderung des Anwenderprogramms muss geprüft werden, ob die Sicherheitseinrichtungen korrekt funktionieren. Bedienungsanleitung PNOZ m ES Powerlink | 16 1003193-DE-07...
- Seite 17 Inbetriebnahme Anschlussbeispiel Ethernet POWERLINK Managing Node Ethernet POWERLINK Ethernet POWERLINK Ethernet POWERLINK Slave 1 Slave 2 Slave 3 Bedienungsanleitung PNOZ m ES Powerlink | 17 1003193-DE-07...
- Seite 18 Betrieb Betrieb Beim Einschalten der Versorgungsspannung übernimmt das PNOZmulti die Konfiguration aus der Chipkarte. Das Erweiterungsmodul PNOZ m ES Powerlink wird automatisch konfiguriert und gestartet. Meldungen Legende LED ein LED blinkt LED blitzt LED aus Bedeutung Power Versorgungsspannung liegt an...
- Seite 19 Zwangskonvektion im Schaltschrank ab 55 °C Lagertemperatur nach Norm EN 60068-2-1/-2 Temperaturbereich -25 - 70 °C Feuchtebeanspruchung nach Norm EN 60068-2-30, EN 60068-2-78 Betauung im Betrieb unzulässig Max. Betriebshöhe über NN 2000 m EN 61131-2 Bedienungsanleitung PNOZ m ES Powerlink | 19 1003193-DE-07...
- Seite 20 Leiterquerschnitt bei Federkraftklemmen: flexibel mit/ ohne Aderendhülse 0,2 - 2,5 mm², 24 - 12 AWG Federkraftklemmen: Klemmstellen pro Anschluss Abisolierlänge bei Federkraftklemmen 9 mm Abmessungen Höhe 101,4 mm Breite 22,5 mm Tiefe 110,4 mm Bedienungsanleitung PNOZ m ES Powerlink | 20 1003193-DE-07...
- Seite 21 Technische Daten Mechanische Daten Gewicht 90 g Bei Normenangaben ohne Datum gelten die 2013-10 neuesten Ausgabestände. Bedienungsanleitung PNOZ m ES Powerlink | 21 1003193-DE-07...
- Seite 22 PNOZ mmcxp, 10 Sätze. pcs. 9.2.2 Verbindungsstecker Produkttyp Merkmale Bestell-Nr. PNOZ mm0.xp Verbindungsstecker zum Anschluss der Module auf der linken Sei- 779260 connector left te des Basisgeräts PNOZmulti, gelb/schwarz (10 Stück). (10 pcs) Bedienungsanleitung PNOZ m ES Powerlink | 22 1003193-DE-07...
- Seite 23 Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
