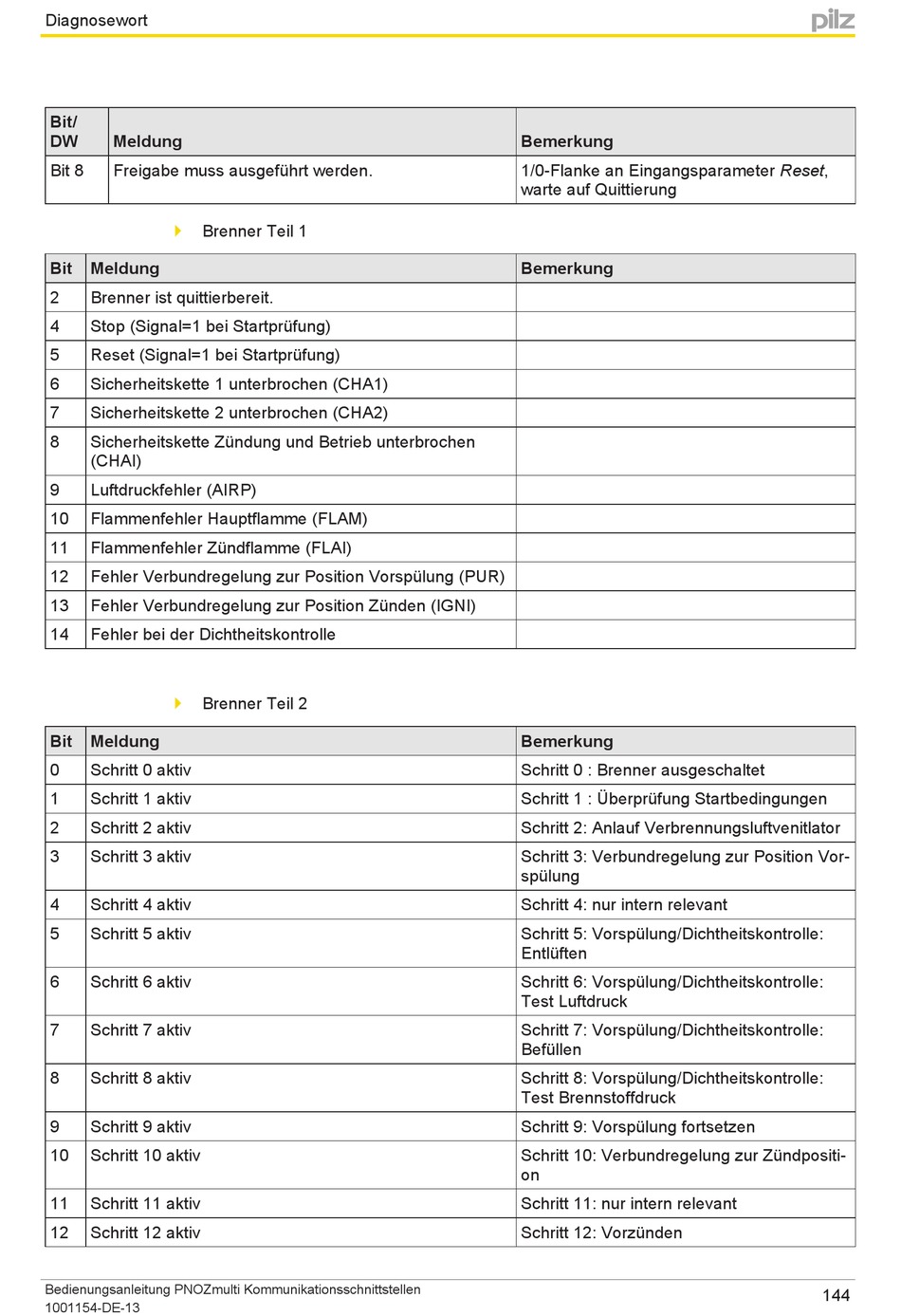

Pilz PNOZmulti Bedienungsanleitung Seite 144

Diagnosewort
Bit/
DW Meldung
Bit 8 Freigabe muss ausgeführt werden.
Brenner Teil 1
}
Bit Meldung
2 Brenner ist quittierbereit.
4 Stop (Signal=1 bei Startprüfung)
5 Reset (Signal=1 bei Startprüfung)
6 Sicherheitskette 1 unterbrochen (CHA1)
7 Sicherheitskette 2 unterbrochen (CHA2)
8 Sicherheitskette Zündung und Betrieb unterbrochen
(CHAI)
9 Luftdruckfehler (AIRP)
10 Flammenfehler Hauptflamme (FLAM)
11 Flammenfehler Zündflamme (FLAI)
12 Fehler Verbundregelung zur Position Vorspülung (PUR)
13 Fehler Verbundregelung zur Position Zünden (IGNI)
14 Fehler bei der Dichtheitskontrolle
Brenner Teil 2
}
Bit Meldung
0 Schritt 0 aktiv
1 Schritt 1 aktiv
2 Schritt 2 aktiv
3 Schritt 3 aktiv
4 Schritt 4 aktiv
5 Schritt 5 aktiv
6 Schritt 6 aktiv
7 Schritt 7 aktiv
8 Schritt 8 aktiv
9 Schritt 9 aktiv
10 Schritt 10 aktiv
11 Schritt 11 aktiv
12 Schritt 12 aktiv
Bedienungsanleitung PNOZmulti Kommunikationsschnittstellen
1001154-DE-13
Bemerkung
1/0-Flanke an Eingangsparameter Reset,
warte auf Quittierung
Bemerkung
Bemerkung
Schritt 0 : Brenner ausgeschaltet
Schritt 1 : Überprüfung Startbedingungen
Schritt 2: Anlauf Verbrennungsluftvenitlator
Schritt 3: Verbundregelung zur Position Vor-
spülung
Schritt 4: nur intern relevant
Schritt 5: Vorspülung/Dichtheitskontrolle:
Entlüften
Schritt 6: Vorspülung/Dichtheitskontrolle:
Test Luftdruck
Schritt 7: Vorspülung/Dichtheitskontrolle:
Befüllen
Schritt 8: Vorspülung/Dichtheitskontrolle:
Test Brennstoffdruck
Schritt 9: Vorspülung fortsetzen
Schritt 10: Verbundregelung zur Zündpositi-
on
Schritt 11: nur intern relevant
Schritt 12: Vorzünden
