Diagnosewort

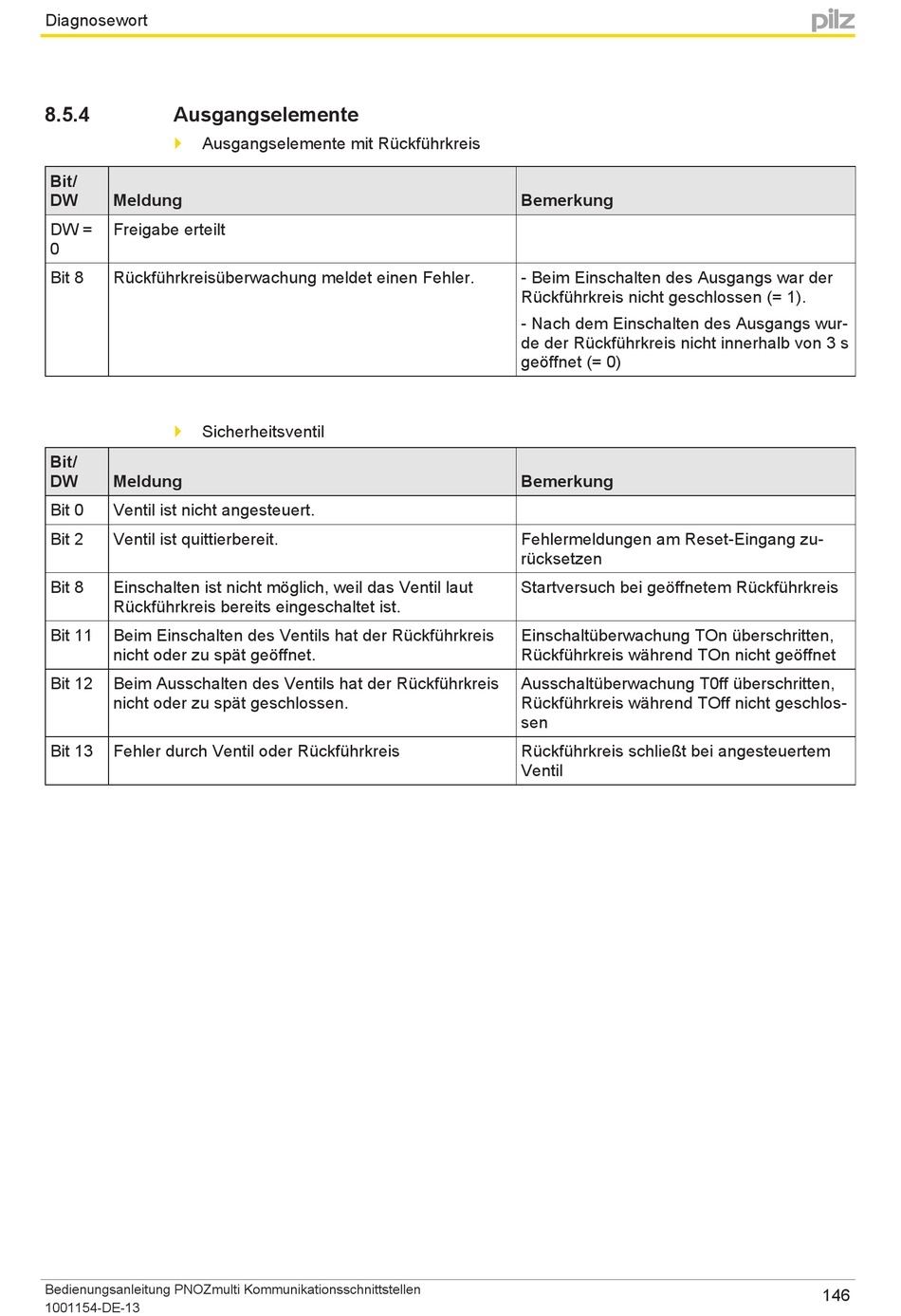

8.5.4

Ausgangselemente

Ausgangselemente mit Rückführkreis
}
Bit/
DW Meldung
DW = Freigabe erteilt
0
Bit 8 Rückführkreisüberwachung meldet einen Fehler.
Sicherheitsventil
}
Bit/
DW Meldung
Bit 0 Ventil ist nicht angesteuert.
Bit 2 Ventil ist quittierbereit.
Bit 8 Einschalten ist nicht möglich, weil das Ventil laut
Rückführkreis bereits eingeschaltet ist.
Bit 11 Beim Einschalten des Ventils hat der Rückführkreis
nicht oder zu spät geöffnet.
Bit 12 Beim Ausschalten des Ventils hat der Rückführkreis
nicht oder zu spät geschlossen.
Bit 13 Fehler durch Ventil oder Rückführkreis
Bedienungsanleitung PNOZmulti Kommunikationsschnittstellen
1001154-DE-13
Bemerkung
- Beim Einschalten des Ausgangs war der
Rückführkreis nicht geschlossen (= 1).
- Nach dem Einschalten des Ausgangs wur-
de der Rückführkreis nicht innerhalb von 3 s
geöffnet (= 0)
Bemerkung
Fehlermeldungen am Reset-Eingang zu-
rücksetzen
Startversuch bei geöffnetem Rückführkreis
Einschaltüberwachung TOn überschritten,
Rückführkreis während TOn nicht geöffnet
Ausschaltüberwachung T0ff überschritten,
Rückführkreis während TOff nicht geschlos-
sen
Rückführkreis schließt bei angesteuertem
Ventil
