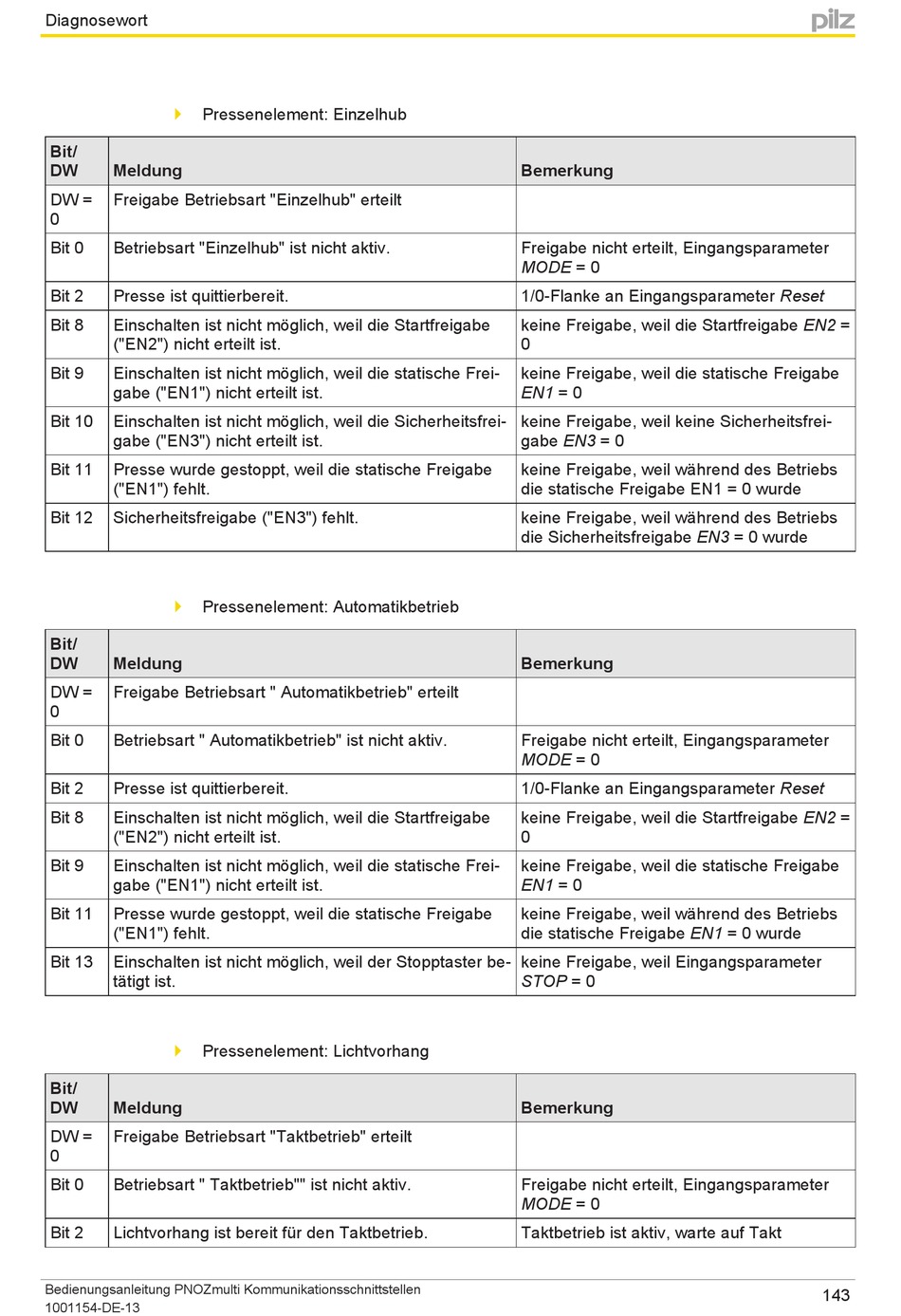

Pilz PNOZmulti Bedienungsanleitung Seite 143

Diagnosewort
Pressenelement: Einzelhub
}
Bit/
DW Meldung
DW = Freigabe Betriebsart "Einzelhub" erteilt
0
Bit 0 Betriebsart "Einzelhub" ist nicht aktiv.
Bit 2 Presse ist quittierbereit.
Bit 8 Einschalten ist nicht möglich, weil die Startfreigabe
("EN2") nicht erteilt ist.
Bit 9 Einschalten ist nicht möglich, weil die statische Frei-
gabe ("EN1") nicht erteilt ist.
Bit 10 Einschalten ist nicht möglich, weil die Sicherheitsfrei-
gabe ("EN3") nicht erteilt ist.
Bit 11 Presse wurde gestoppt, weil die statische Freigabe
("EN1") fehlt.
Bit 12 Sicherheitsfreigabe ("EN3") fehlt.
Pressenelement: Automatikbetrieb
}
Bit/
DW Meldung
DW = Freigabe Betriebsart " Automatikbetrieb" erteilt
0
Bit 0 Betriebsart " Automatikbetrieb" ist nicht aktiv.
Bit 2 Presse ist quittierbereit.
Bit 8 Einschalten ist nicht möglich, weil die Startfreigabe
("EN2") nicht erteilt ist.
Bit 9 Einschalten ist nicht möglich, weil die statische Frei-
gabe ("EN1") nicht erteilt ist.
Bit 11 Presse wurde gestoppt, weil die statische Freigabe
("EN1") fehlt.
Bit 13 Einschalten ist nicht möglich, weil der Stopptaster be-
tätigt ist.
Pressenelement: Lichtvorhang
}
Bit/
DW Meldung
DW = Freigabe Betriebsart "Taktbetrieb" erteilt
0
Bit 0 Betriebsart " Taktbetrieb"" ist nicht aktiv.
Bit 2 Lichtvorhang ist bereit für den Taktbetrieb.
Bedienungsanleitung PNOZmulti Kommunikationsschnittstellen
1001154-DE-13
Bemerkung
Freigabe nicht erteilt, Eingangsparameter
MODE = 0
1/0-Flanke an Eingangsparameter Reset
keine Freigabe, weil die Startfreigabe EN2 =
0
keine Freigabe, weil die statische Freigabe
EN1 = 0
keine Freigabe, weil keine Sicherheitsfrei-
gabe EN3 = 0
keine Freigabe, weil während des Betriebs
die statische Freigabe EN1 = 0 wurde
keine Freigabe, weil während des Betriebs
die Sicherheitsfreigabe EN3 = 0 wurde
Bemerkung
Freigabe nicht erteilt, Eingangsparameter
MODE = 0
1/0-Flanke an Eingangsparameter Reset
keine Freigabe, weil die Startfreigabe EN2 =
0
keine Freigabe, weil die statische Freigabe
EN1 = 0
keine Freigabe, weil während des Betriebs
die statische Freigabe EN1 = 0 wurde
keine Freigabe, weil Eingangsparameter
STOP = 0
Bemerkung
Freigabe nicht erteilt, Eingangsparameter
MODE = 0
Taktbetrieb ist aktiv, warte auf Takt
