Übersicht - Kommunikationsmöglichkeiten
2 Übersicht - Kommunikationsmöglichkeiten
2.1 Kommunikation über die Feldbusmodule
Bei der Kommunikation über die Feldbusmodule ist der vom PNOZmulti zur Kommunikation
bereitgestellte Datenbereich in Teilbereiche unterteilt, die in Tabellen abgelegt sind. Jede
Tabelle besteht aus einem oder mehreren Segmenten.
Der Master (PC, SPS) kann ein Segment aus einer Tabelle anfordern. Dieses wird mit dem
nächsten Antworttelegramm geliefert. Zusätzlich werden in jedem Telegramm die virtuellen
Ein- und Ausgangsdaten übertragen (Ausnahme: Kommunikation mit CANopen).
Die Kommunikation über die Feldbusmodule ist in Kapitel "Feldbusmodule" ausführlich be-
schrieben.

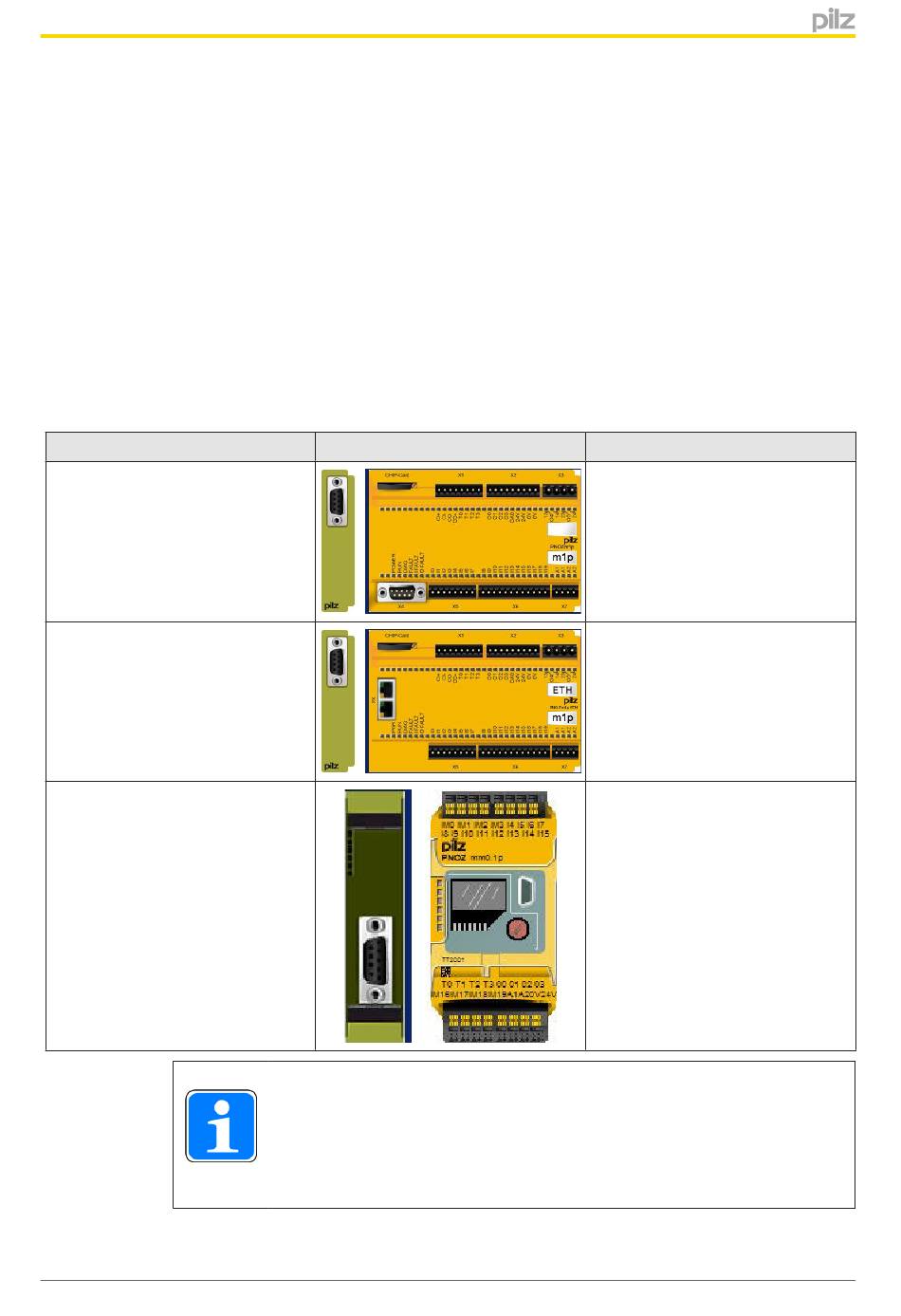

Folgende Gerätekombinationen sind möglich:
Feldbusmodule
PNOZmulti Feldbusmodule
PNOZ mcXp
PNOZmulti Feldbusmodule
PNOZ mcXp
PNOZmulti Mini Feldbusmodule
PNOZ mmcXp
Bedienungsanleitung PNOZmulti Kommunikationsschnittstellen
1001154-DE-13
INFO
Wenn die Kommunikation über die Feldbusmodule erfolgt, dann dient die in-
tegrierte RS232/Ethernet-Schnittstelle lediglich zur Übertragung des Pro-
jekts bei der Inbetriebnahme
Basisgeräte
PNOZmulti Basisgeräte mit integ-
rierter RS232-Schnittstelle
PNOZ mXp
PNOZmulti Basisgeräte mit integ-
rierter Ethernet-Schnittstelle
PNOZ mXp ETH
Basisgeräte PNOZmulti Mini
