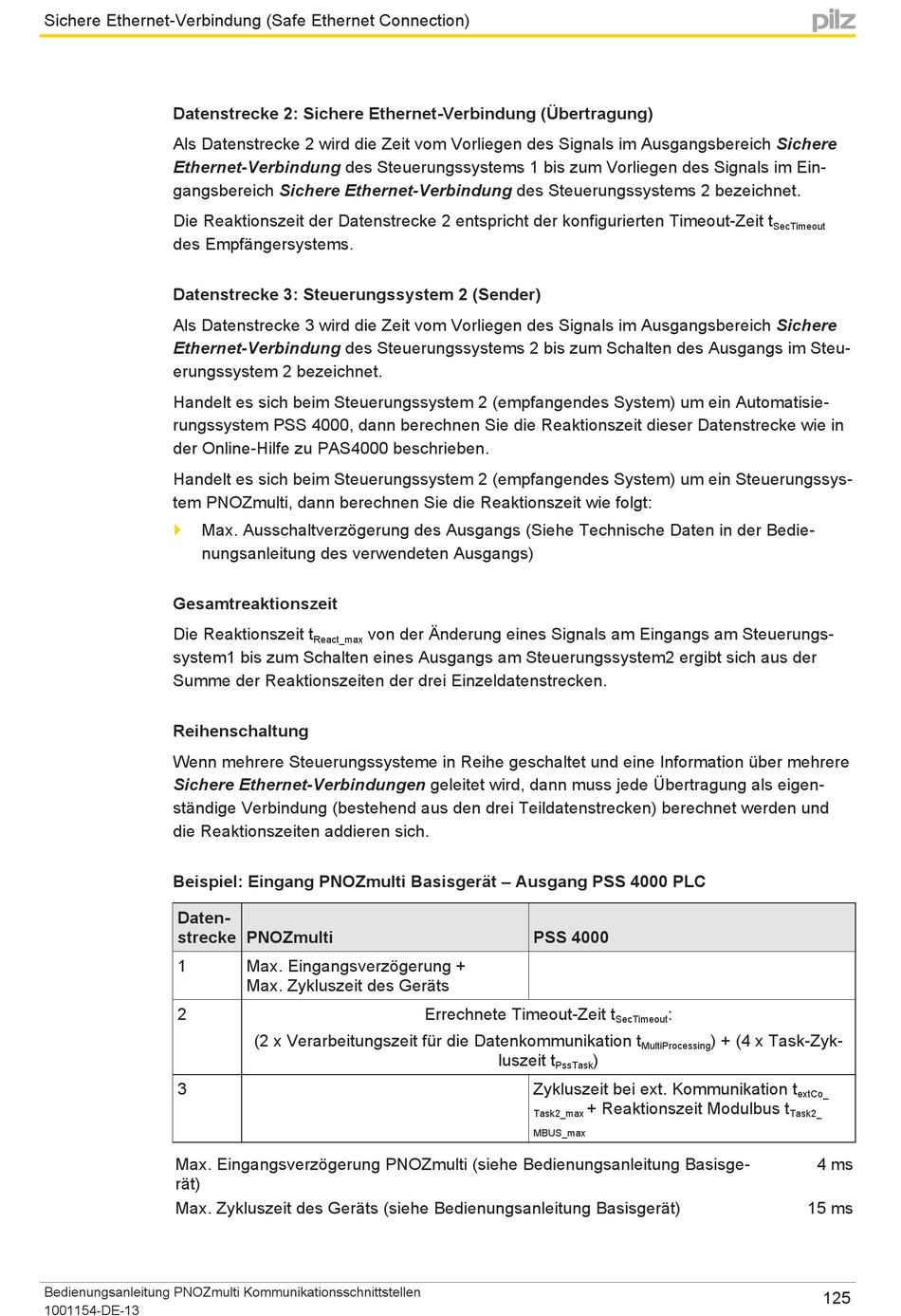

Sichere Ethernet-Verbindung (Safe Ethernet Connection)
Datenstrecke 2: Sichere Ethernet-Verbindung (Übertragung)
Als Datenstrecke 2 wird die Zeit vom Vorliegen des Signals im Ausgangsbereich Sichere
Ethernet-Verbindung des Steuerungssystems 1 bis zum Vorliegen des Signals im Ein-
gangsbereich Sichere Ethernet-Verbindung des Steuerungssystems 2 bezeichnet.
Die Reaktionszeit der Datenstrecke 2 entspricht der konfigurierten Timeout-Zeit t
des Empfängersystems.
Datenstrecke 3: Steuerungssystem 2 (Sender)
Als Datenstrecke 3 wird die Zeit vom Vorliegen des Signals im Ausgangsbereich Sichere
Ethernet-Verbindung des Steuerungssystems 2 bis zum Schalten des Ausgangs im Steu-
erungssystem 2 bezeichnet.
Handelt es sich beim Steuerungssystem 2 (empfangendes System) um ein Automatisie-
rungssystem PSS 4000, dann berechnen Sie die Reaktionszeit dieser Datenstrecke wie in
der Online-Hilfe zu PAS4000 beschrieben.
Handelt es sich beim Steuerungssystem 2 (empfangendes System) um ein Steuerungssys-
tem PNOZmulti, dann berechnen Sie die Reaktionszeit wie folgt:
Max. Ausschaltverzögerung des Ausgangs (Siehe Technische Daten in der Bedie-
}
nungsanleitung des verwendeten Ausgangs)
Gesamtreaktionszeit
Die Reaktionszeit t
system1 bis zum Schalten eines Ausgangs am Steuerungssystem2 ergibt sich aus der
Summe der Reaktionszeiten der drei Einzeldatenstrecken.

Reihenschaltung

Wenn mehrere Steuerungssysteme in Reihe geschaltet und eine Information über mehrere
Sichere Ethernet-Verbindungen geleitet wird, dann muss jede Übertragung als eigen-
ständige Verbindung (bestehend aus den drei Teildatenstrecken) berechnet werden und
die Reaktionszeiten addieren sich.
Beispiel: Eingang PNOZmulti Basisgerät – Ausgang PSS 4000 PLC
Daten-
strecke PNOZmulti
1
2
3
Max. Eingangsverzögerung PNOZmulti (siehe Bedienungsanleitung Basisge-
rät)
Max. Zykluszeit des Geräts (siehe Bedienungsanleitung Basisgerät)
Bedienungsanleitung PNOZmulti Kommunikationsschnittstellen
1001154-DE-13
von der Änderung eines Signals am Eingangs am Steuerungs-
React_max
Max. Eingangsverzögerung +
Max. Zykluszeit des Geräts
(2 x Verarbeitungszeit für die Datenkommunikation t
PSS 4000
Errechnete Timeout-Zeit t
luszeit t )
PssTask
Zykluszeit bei ext. Kommunikation t
+ Reaktionszeit Modulbus t
Task2_max
MBUS_max
SecTimeout
:
SecTimeout
) + (4 x Task-Zyk-
MultiProcessing
extCo_
Task2_
4 ms
15 ms
125
