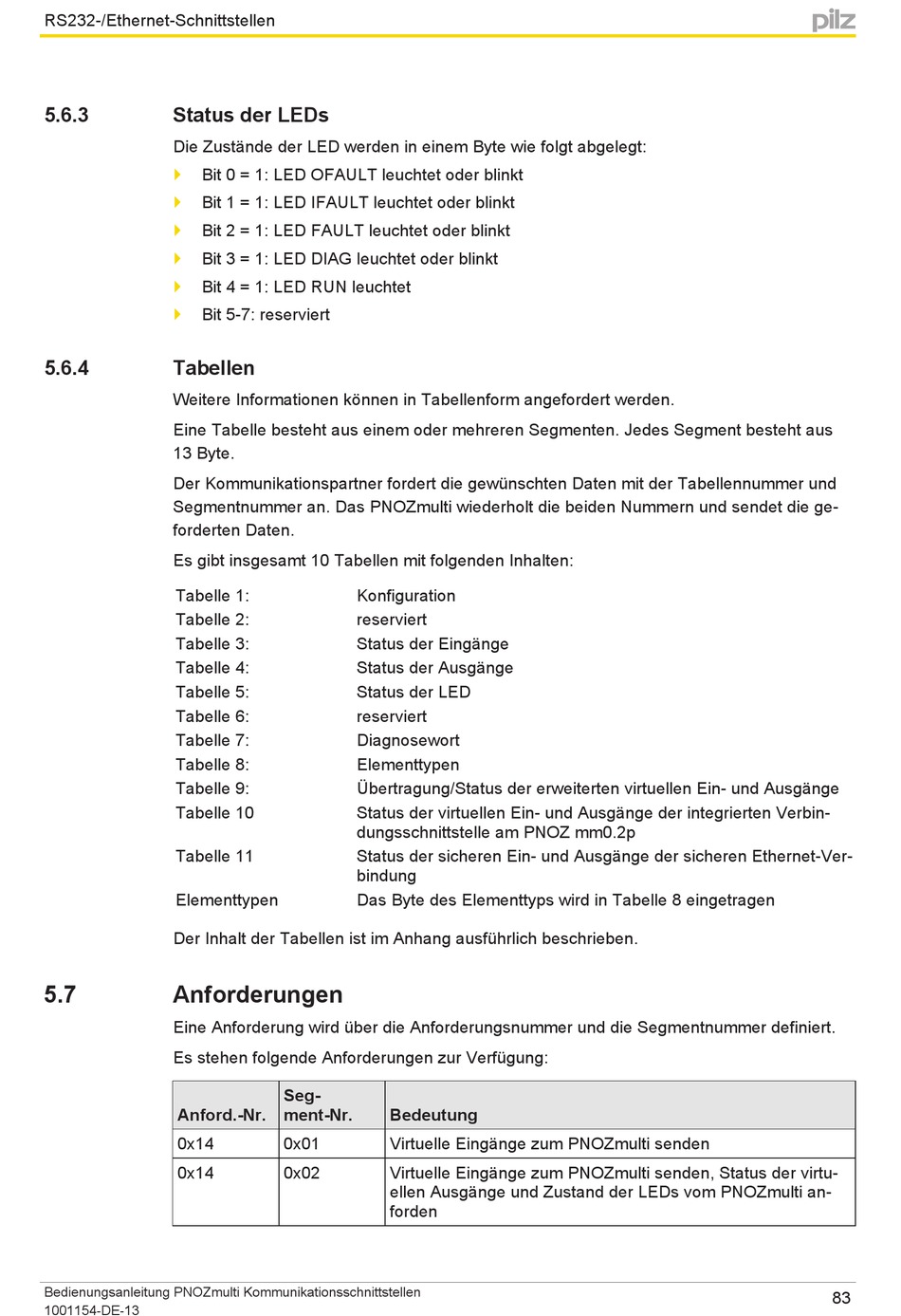

Pilz PNOZmulti Bedienungsanleitung Seite 83

RS232-/Ethernet-Schnittstellen
5.6.3 Status der LEDs
Die Zustände der LED werden in einem Byte wie folgt abgelegt:
Bit 0 = 1: LED OFAULT leuchtet oder blinkt
}
Bit 1 = 1: LED IFAULT leuchtet oder blinkt
}
Bit 2 = 1: LED FAULT leuchtet oder blinkt
}
Bit 3 = 1: LED DIAG leuchtet oder blinkt
}
Bit 4 = 1: LED RUN leuchtet
}
Bit 5-7: reserviert
}
5.6.4 Tabellen
Weitere Informationen können in Tabellenform angefordert werden.
Eine Tabelle besteht aus einem oder mehreren Segmenten. Jedes Segment besteht aus
13 Byte.
Der Kommunikationspartner fordert die gewünschten Daten mit der Tabellennummer und
Segmentnummer an. Das PNOZmulti wiederholt die beiden Nummern und sendet die ge-
forderten Daten.
Es gibt insgesamt 10 Tabellen mit folgenden Inhalten:
Tabelle 1:
Tabelle 2:
Tabelle 3:
Tabelle 4:
Tabelle 5:
Tabelle 6:
Tabelle 7:
Tabelle 8:
Tabelle 9:
Tabelle 10
Tabelle 11
Elementtypen
Der Inhalt der Tabellen ist im Anhang ausführlich beschrieben.
5.7 Anforderungen
Eine Anforderung wird über die Anforderungsnummer und die Segmentnummer definiert.
Es stehen folgende Anforderungen zur Verfügung:
Anford.-Nr.
0x14
0x14
Bedienungsanleitung PNOZmulti Kommunikationsschnittstellen
1001154-DE-13
Konfiguration
reserviert
Status der Eingänge
Status der Ausgänge
Status der LED
reserviert
Diagnosewort
Elementtypen
Übertragung/Status der erweiterten virtuellen Ein- und Ausgänge
Status der virtuellen Ein- und Ausgänge der integrierten Verbin-
dungsschnittstelle am PNOZ mm0.2p
Status der sicheren Ein- und Ausgänge der sicheren Ethernet-Ver-
bindung
Das Byte des Elementtyps wird in Tabelle 8 eingetragen
Seg-
ment-Nr. Bedeutung
0x01 Virtuelle Eingänge zum PNOZmulti senden
0x02 Virtuelle Eingänge zum PNOZmulti senden, Status der virtu-
ellen Ausgänge und Zustand der LEDs vom PNOZmulti an-
forden
