Berechnung der Überdrehzahlkurve
Die Vorauslöse- und Auslösegeschwindigkeit wird aus der Nenngeschwindigkeit, wie in diesem Kapitel beschrie-
ben, berechnet.
A.1
Endauslösegeschwindigkeit
Die Berechnung der Endauslösegeschwindigkeit wird in vier Sektionen definiert.
Nenngeschwindigkeit [mm/s]
Sektion
von
1
0
2
401
3
1001
4
2237

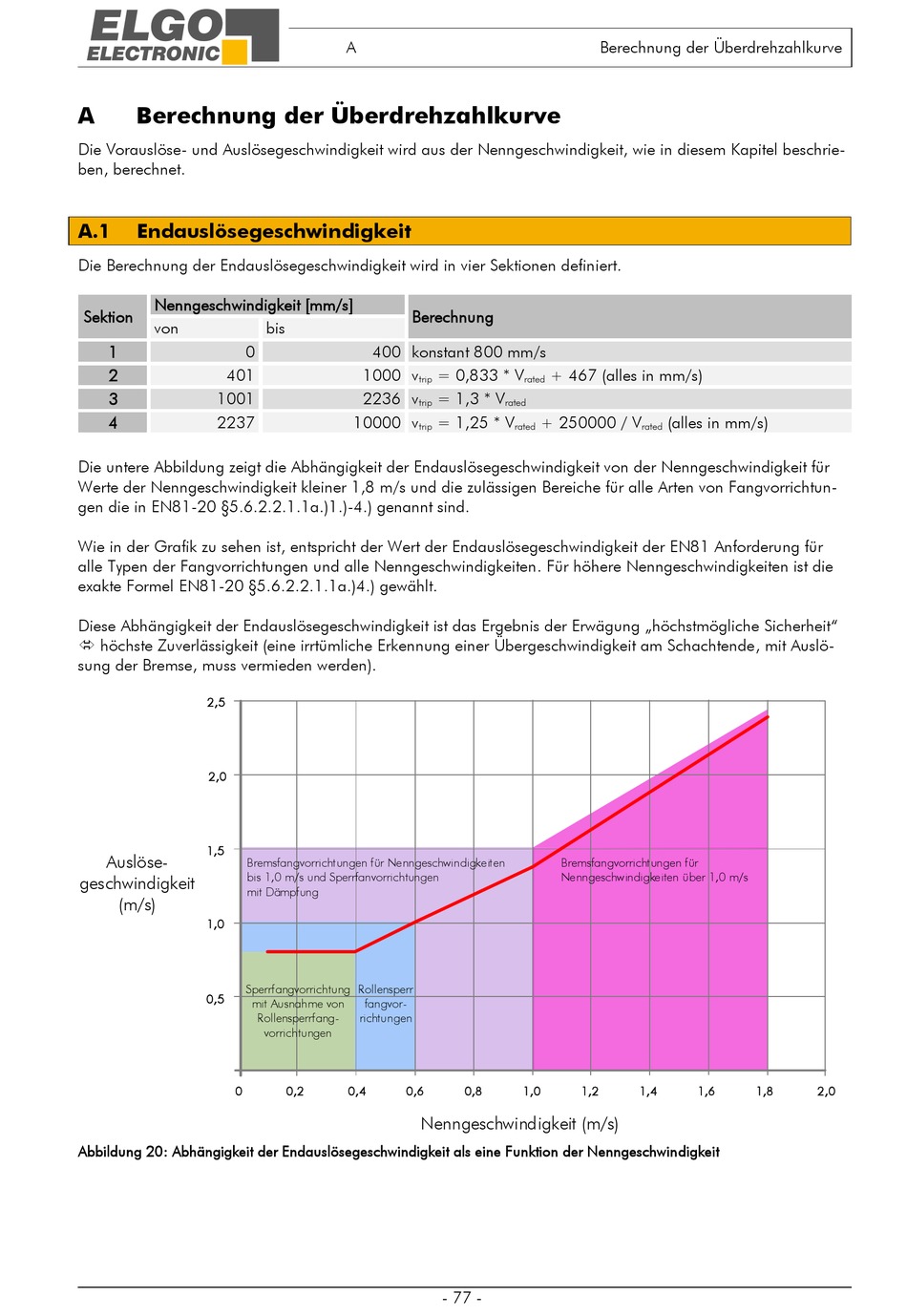

Die untere Abbildung zeigt die Abhängigkeit der Endauslösegeschwindigkeit von der Nenngeschwindigkeit für
Werte der Nenngeschwindigkeit kleiner 1,8 m/s und die zulässigen Bereiche für alle Arten von Fangvorrichtun-
gen die in EN81-20 §5.6.2.2.1.1a.)1.)-4.) genannt sind.
Wie in der Grafik zu sehen ist, entspricht der Wert der Endauslösegeschwindigkeit der EN81 Anforderung für
alle Typen der Fangvorrichtungen und alle Nenngeschwindigkeiten. Für höhere Nenngeschwindigkeiten ist die
exakte Formel EN81-20 §5.6.2.2.1.1a.)4.) gewählt.
Diese Abhängigkeit der Endauslösegeschwindigkeit ist das Ergebnis der Erwägung „höchstmögliche Sicherheit"
höchste Zuverlässigkeit (eine irrtümliche Erkennung einer Übergeschwindigkeit am Schachtende, mit Auslö-
sung der Bremse, muss vermieden werden).
2,5
2,0
1,5
Auslöse-
Bremsfangvorrichtungen für Nenngeschwindigkeiten
bis 1,0 m/s und Sperrfanvorrichtungen
geschwindigkeit
mit Dämpfung
(m/s)
1,0
Sperrfangvorrichtung
0,5
0
Abbildung 20: Abhängigkeit der Endauslösegeschwindigkeit als eine Funktion der Nenngeschwindigkeit
A
Berechnung
bis
400 konstant 800 mm/s
1000 v
trip
2236 v
trip
10000 v
trip
Rollensperr
mit Ausnahme von
fangvor-
Rollensperrfang-
richtungen
vorrichtungen
0,2
0,4
0,6
Nenngeschwindigkeit (m/s)
Berechnung der Überdrehzahlkurve
= 0,833 * V
+ 467 (alles in mm/s)
rated
= 1,3 * V
rated
= 1,25 * V
+ 250000 / V
rated
Bremsfangvorrichtungen für
Nenngeschwindigkeiten über 1,0 m/s
0,8
1,0
1,2
- 77 -
(alles in mm/s)
rated
1,4
1,6
1,8
2,0
