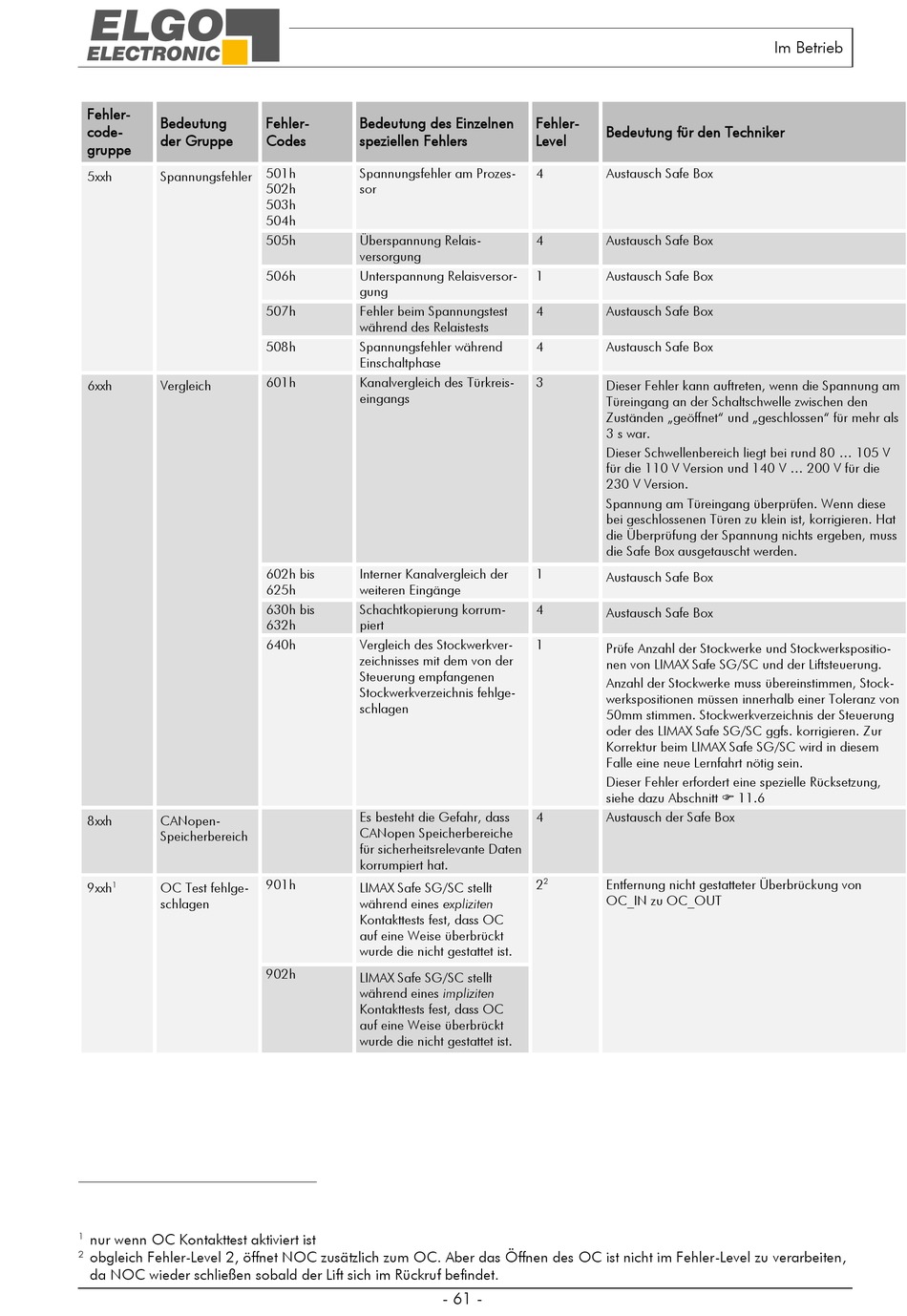

Elgo LIMAX Safe SG Betriebsanleitung Seite 61

Fehler-
Bedeutung
code-
der Gruppe
gruppe
Spannungsfehler 501h
5xxh
6xxh Vergleich
8xxh CANopen-
Speicherbereich
1
9xxh OC Test fehlge-
schlagen
1 nur wenn OC Kontakttest aktiviert ist
obgleich Fehler-Level 2, öffnet NOC zusätzlich zum OC. Aber das Öffnen des OC ist nicht im Fehler-Level zu verarbeiten,
2
da NOC wieder schließen sobald der Lift sich im Rückruf befindet.
Fehler- Bedeutung des Einzelnen
Codes speziellen Fehlers
Spannungsfehler am Prozes-
502h sor
503h
504h
505h Überspannung Relais-
versorgung
506h Unterspannung Relaisversor-
gung
507h Fehler beim Spannungstest
während des Relaistests
508h Spannungsfehler während
Einschaltphase
601h Kanalvergleich des Türkreis-
eingangs
602h bis Interner Kanalvergleich der
625h weiteren Eingänge
630h bis Schachtkopierung korrum-
632h piert
640h Vergleich des Stockwerkver-
zeichnisses mit dem von der
Steuerung empfangenen
Stockwerkverzeichnis fehlge-
schlagen
Es besteht die Gefahr, dass
CANopen Speicherbereiche
für sicherheitsrelevante Daten
korrumpiert hat.
901h
LIMAX Safe SG/SC stellt
während eines expliziten
Kontakttests fest, dass OC
auf eine Weise überbrückt
wurde die nicht gestattet ist.
902h
LIMAX Safe SG/SC stellt
während eines impliziten
Kontakttests fest, dass OC
auf eine Weise überbrückt
wurde die nicht gestattet ist.
Fehler-
Bedeutung für den Techniker
Level
4 Austausch Safe Box
4 Austausch Safe Box
1 Austausch Safe Box
4 Austausch Safe Box
4 Austausch Safe Box
3
Dieser Fehler kann auftreten, wenn die Spannung am
Türeingang an der Schaltschwelle zwischen den
Zuständen „geöffnet" und „geschlossen" für mehr als
3 s war.
Dieser Schwellenbereich liegt bei rund 80 ... 105 V
für die 110 V Version und 140 V ... 200 V für die
230 V Version.
Spannung am Türeingang überprüfen. Wenn diese
bei geschlossenen Türen zu klein ist, korrigieren. Hat
die Überprüfung der Spannung nichts ergeben, muss
die Safe Box ausgetauscht werden.
1
Austausch Safe Box
4
Austausch Safe Box
1
Prüfe Anzahl der Stockwerke und Stockwerkspositio-
nen von LIMAX Safe SG/SC und der Liftsteuerung.
Anzahl der Stockwerke muss übereinstimmen, Stock-
werkspositionen müssen innerhalb einer Toleranz von
50mm stimmen. Stockwerkverzeichnis der Steuerung
oder des LIMAX Safe SG/SC ggfs. korrigieren. Zur
Korrektur beim LIMAX Safe SG/SC wird in diesem
Falle eine neue Lernfahrt nötig sein.
Dieser Fehler erfordert eine spezielle Rücksetzung,
siehe dazu Abschnitt  11.6
4 Austausch der Safe Box
2 2 Entfernung nicht gestatteter Überbrückung von
OC_IN zu OC_OUT
- 61 -
Im Betrieb
