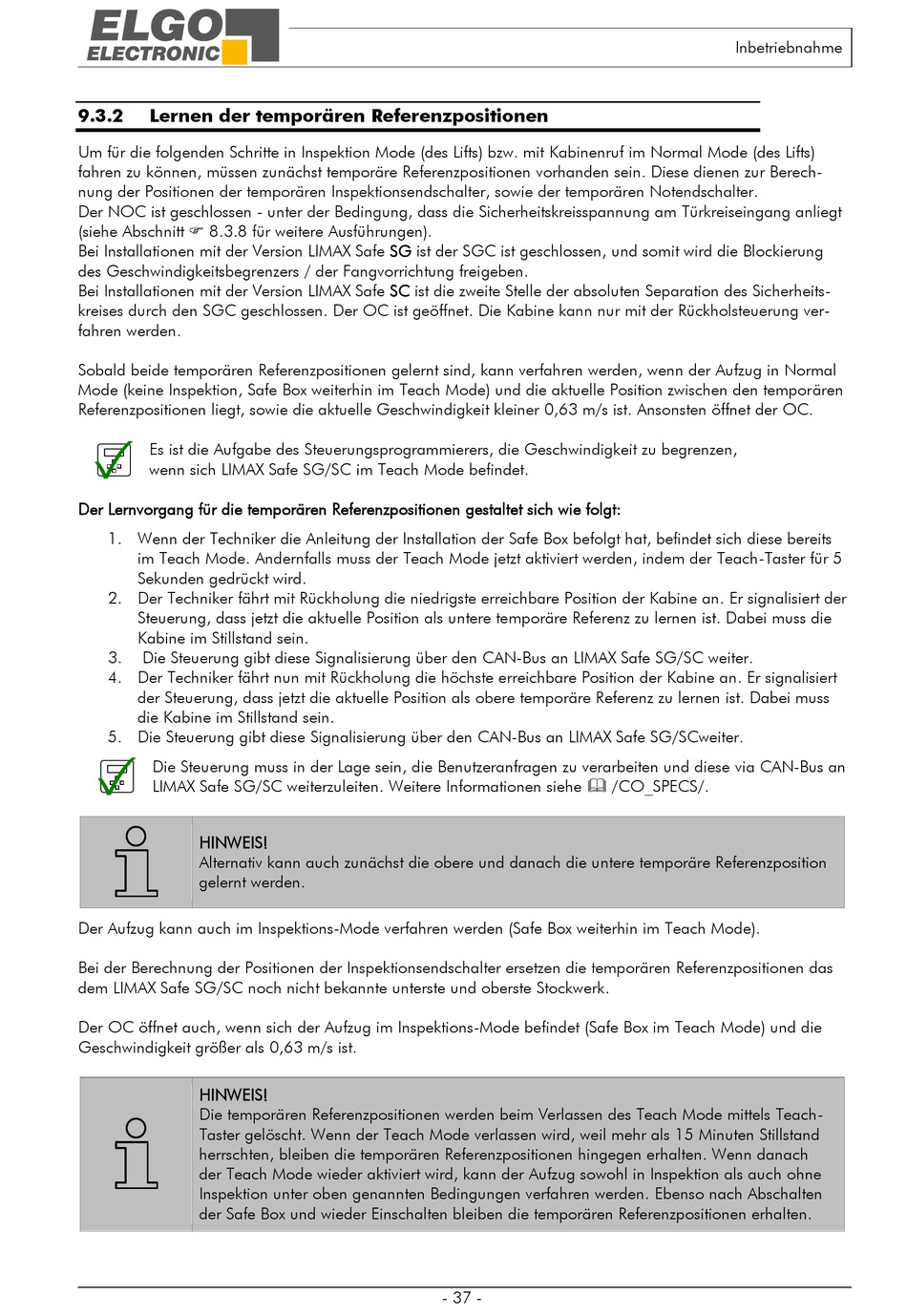

9.3.2 Lernen der temporären Referenzpositionen
Um für die folgenden Schritte in Inspektion Mode (des Lifts) bzw. mit Kabinenruf im Normal Mode (des Lifts)
fahren zu können, müssen zunächst temporäre Referenzpositionen vorhanden sein. Diese dienen zur Berech-
nung der Positionen der temporären Inspektionsendschalter, sowie der temporären Notendschalter.
Der NOC ist geschlossen - unter der Bedingung, dass die Sicherheitskreisspannung am Türkreiseingang anliegt
(siehe Abschnitt  8.3.8 für weitere Ausführungen).
Bei Installationen mit der Version LIMAX Safe SG ist der SGC ist geschlossen, und somit wird die Blockierung
des Geschwindigkeitsbegrenzers / der Fangvorrichtung freigeben.
Bei Installationen mit der Version LIMAX Safe SC ist die zweite Stelle der absoluten Separation des Sicherheits-
kreises durch den SGC geschlossen. Der OC ist geöffnet. Die Kabine kann nur mit der Rückholsteuerung ver-
fahren werden.
Sobald beide temporären Referenzpositionen gelernt sind, kann verfahren werden, wenn der Aufzug in Normal
Mode (keine Inspektion, Safe Box weiterhin im Teach Mode) und die aktuelle Position zwischen den temporären
Referenzpositionen liegt, sowie die aktuelle Geschwindigkeit kleiner 0,63 m/s ist. Ansonsten öffnet der OC.
Es ist die Aufgabe des Steuerungsprogrammierers, die Geschwindigkeit zu begrenzen,
wenn sich LIMAX Safe SG/SC im Teach Mode befindet.
Der Lernvorgang für die temporären Referenzpositionen gestaltet sich wie folgt:
1. Wenn der Techniker die Anleitung der Installation der Safe Box befolgt hat, befindet sich diese bereits
im Teach Mode. Andernfalls muss der Teach Mode jetzt aktiviert werden, indem der Teach-Taster für 5
Sekunden gedrückt wird.
2. Der Techniker fährt mit Rückholung die niedrigste erreichbare Position der Kabine an. Er signalisiert der
Steuerung, dass jetzt die aktuelle Position als untere temporäre Referenz zu lernen ist. Dabei muss die
Kabine im Stillstand sein.
3. Die Steuerung gibt diese Signalisierung über den CAN-Bus an LIMAX Safe SG/SC weiter.
4. Der Techniker fährt nun mit Rückholung die höchste erreichbare Position der Kabine an. Er signalisiert
der Steuerung, dass jetzt die aktuelle Position als obere temporäre Referenz zu lernen ist. Dabei muss
die Kabine im Stillstand sein.
5. Die Steuerung gibt diese Signalisierung über den CAN-Bus an LIMAX Safe SG/SCweiter.
Die Steuerung muss in der Lage sein, die Benutzeranfragen zu verarbeiten und diese via CAN-Bus an
LIMAX Safe SG/SC weiterzuleiten. Weitere Informationen siehe  /CO_SPECS/.
HINWEIS!
Alternativ kann auch zunächst die obere und danach die untere temporäre Referenzposition
gelernt werden.
Der Aufzug kann auch im Inspektions-Mode verfahren werden (Safe Box weiterhin im Teach Mode).
Bei der Berechnung der Positionen der Inspektionsendschalter ersetzen die temporären Referenzpositionen das
dem LIMAX Safe SG/SC noch nicht bekannte unterste und oberste Stockwerk.
Der OC öffnet auch, wenn sich der Aufzug im Inspektions-Mode befindet (Safe Box im Teach Mode) und die
Geschwindigkeit größer als 0,63 m/s ist.
HINWEIS!
Die temporären Referenzpositionen werden beim Verlassen des Teach Mode mittels Teach-
Taster gelöscht. Wenn der Teach Mode verlassen wird, weil mehr als 15 Minuten Stillstand
herrschten, bleiben die temporären Referenzpositionen hingegen erhalten. Wenn danach
der Teach Mode wieder aktiviert wird, kann der Aufzug sowohl in Inspektion als auch ohne
Inspektion unter oben genannten Bedingungen verfahren werden. Ebenso nach Abschalten
der Safe Box und wieder Einschalten bleiben die temporären Referenzpositionen erhalten.
