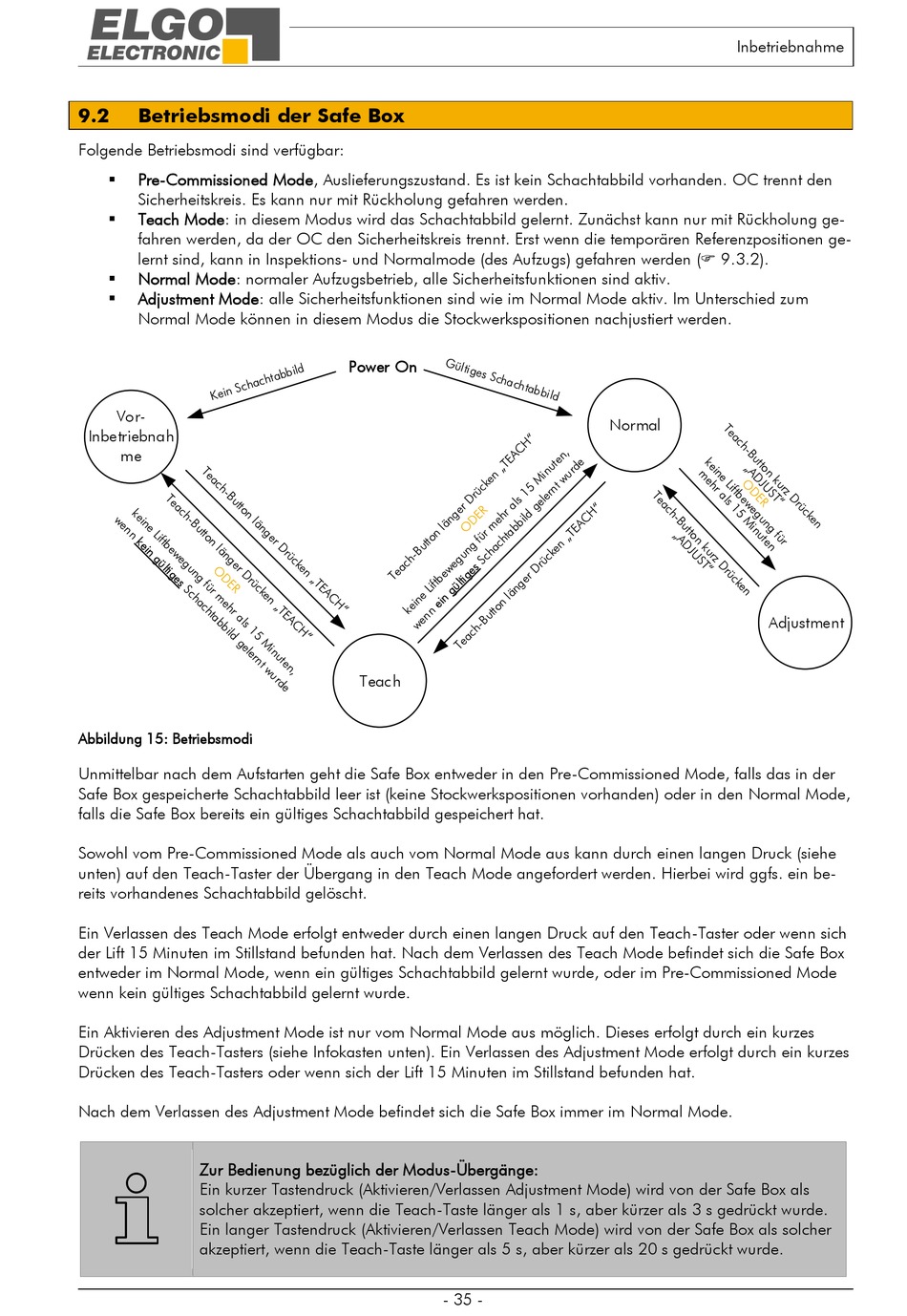

9.2
Betriebsmodi der Safe Box
Folgende Betriebsmodi sind verfügbar:
Pre-Commissioned Mode, Auslieferungszustand. Es ist kein Schachtabbild vorhanden. OC trennt den
Sicherheitskreis. Es kann nur mit Rückholung gefahren werden.
Teach Mode: in diesem Modus wird das Schachtabbild gelernt. Zunächst kann nur mit Rückholung ge-
fahren werden, da der OC den Sicherheitskreis trennt. Erst wenn die temporären Referenzpositionen ge-
lernt sind, kann in Inspektions- und Normalmode (des Aufzugs) gefahren werden ( 9.3.2).
Normal Mode: normaler Aufzugsbetrieb, alle Sicherheitsfunktionen sind aktiv.
Adjustment Mode: alle Sicherheitsfunktionen sind wie im Normal Mode aktiv. Im Unterschied zum
Normal Mode können in diesem Modus die Stockwerkspositionen nachjustiert werden.
Vor-
Inbetriebnah
me
Abbildung 15: Betriebsmodi
Unmittelbar nach dem Aufstarten geht die Safe Box entweder in den Pre-Commissioned Mode, falls das in der
Safe Box gespeicherte Schachtabbild leer ist (keine Stockwerkspositionen vorhanden) oder in den Normal Mode,
falls die Safe Box bereits ein gültiges Schachtabbild gespeichert hat.
Sowohl vom Pre-Commissioned Mode als auch vom Normal Mode aus kann durch einen langen Druck (siehe
unten) auf den Teach-Taster der Übergang in den Teach Mode angefordert werden. Hierbei wird ggfs. ein be-
reits vorhandenes Schachtabbild gelöscht.
Ein Verlassen des Teach Mode erfolgt entweder durch einen langen Druck auf den Teach-Taster oder wenn sich
der Lift 15 Minuten im Stillstand befunden hat. Nach dem Verlassen des Teach Mode befindet sich die Safe Box
entweder im Normal Mode, wenn ein gültiges Schachtabbild gelernt wurde, oder im Pre-Commissioned Mode
wenn kein gültiges Schachtabbild gelernt wurde.
Ein Aktivieren des Adjustment Mode ist nur vom Normal Mode aus möglich. Dieses erfolgt durch ein kurzes
Drücken des Teach-Tasters (siehe Infokasten unten). Ein Verlassen des Adjustment Mode erfolgt durch ein kurzes
Drücken des Teach-Tasters oder wenn sich der Lift 15 Minuten im Stillstand befunden hat.
Nach dem Verlassen des Adjustment Mode befindet sich die Safe Box immer im Normal Mode.
Zur Bedienung bezüglich der Modus-Übergänge:
Ein kurzer Tastendruck (Aktivieren/Verlassen Adjustment Mode) wird von der Safe Box als
solcher akzeptiert, wenn die Teach-Taste länger als 1 s, aber kürzer als 3 s gedrückt wurde.
Ein langer Tastendruck (Aktivieren/Verlassen Teach Mode) wird von der Safe Box als solcher
akzeptiert, wenn die Teach-Taste länger als 5 s, aber kürzer als 20 s gedrückt wurde.
Power On
Teach
- 35 -
Inbetriebnahme
Normal
Adjustment
