Aufbau und Funktion
Infoetikett
Sichtfenster
SCA-Kabel
PIO-Kabel
Teach-Taster
Typenschild
Erdungsanschluss
Sensoranschluss

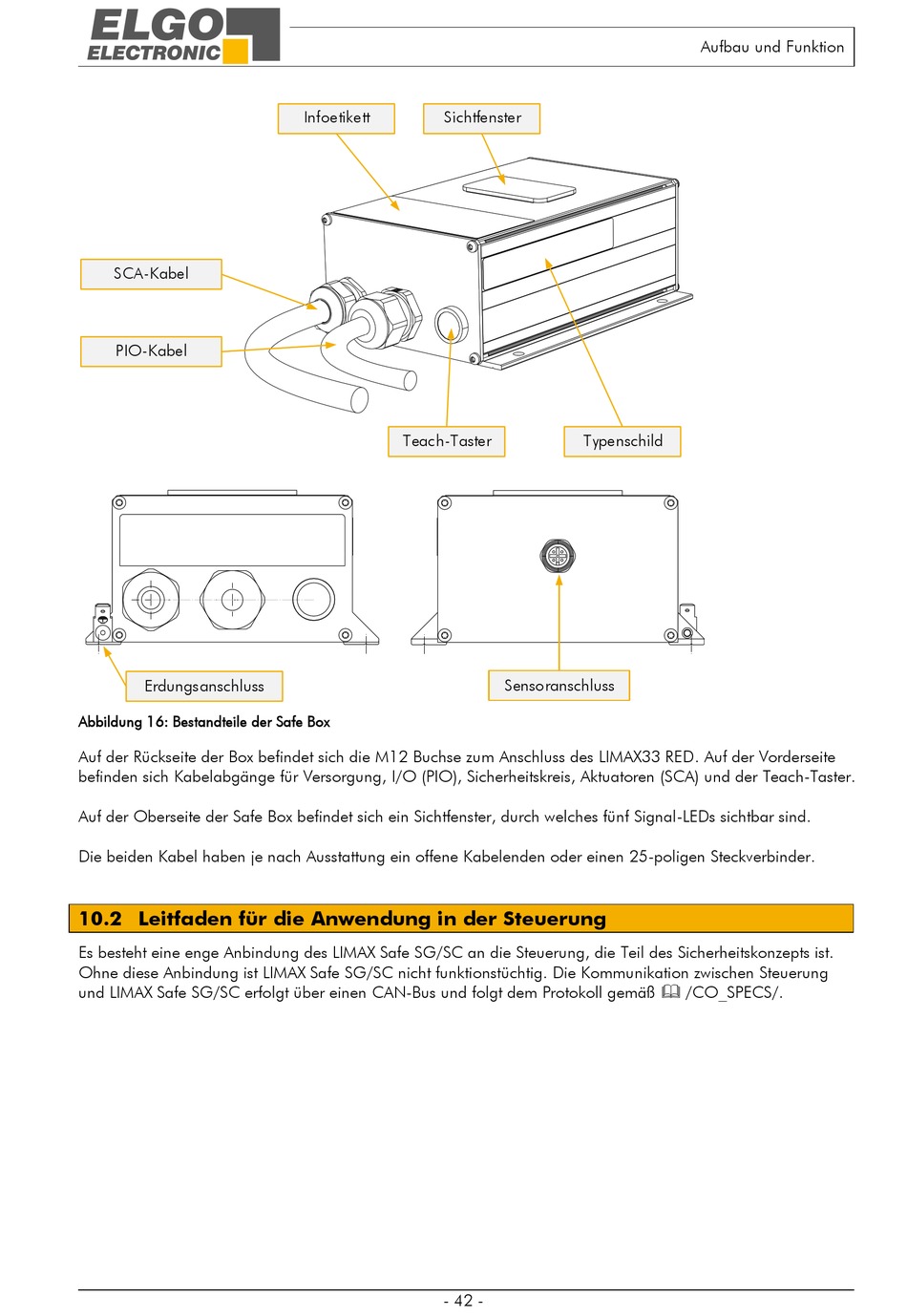

Abbildung 16: Bestandteile der Safe Box
Auf der Rückseite der Box befindet sich die M12 Buchse zum Anschluss des LIMAX33 RED. Auf der Vorderseite
befinden sich Kabelabgänge für Versorgung, I/O (PIO), Sicherheitskreis, Aktuatoren (SCA) und der Teach-Taster.
Auf der Oberseite der Safe Box befindet sich ein Sichtfenster, durch welches fünf Signal-LEDs sichtbar sind.
Die beiden Kabel haben je nach Ausstattung ein offene Kabelenden oder einen 25-poligen Steckverbinder.
10.2 Leitfaden für die Anwendung in der Steuerung
Es besteht eine enge Anbindung des LIMAX Safe SG/SC an die Steuerung, die Teil des Sicherheitskonzepts ist.
Ohne diese Anbindung ist LIMAX Safe SG/SC nicht funktionstüchtig. Die Kommunikation zwischen Steuerung
und LIMAX Safe SG/SC erfolgt über einen CAN-Bus und folgt dem Protokoll gemäß /CO_SPECS/.
- 42 -
