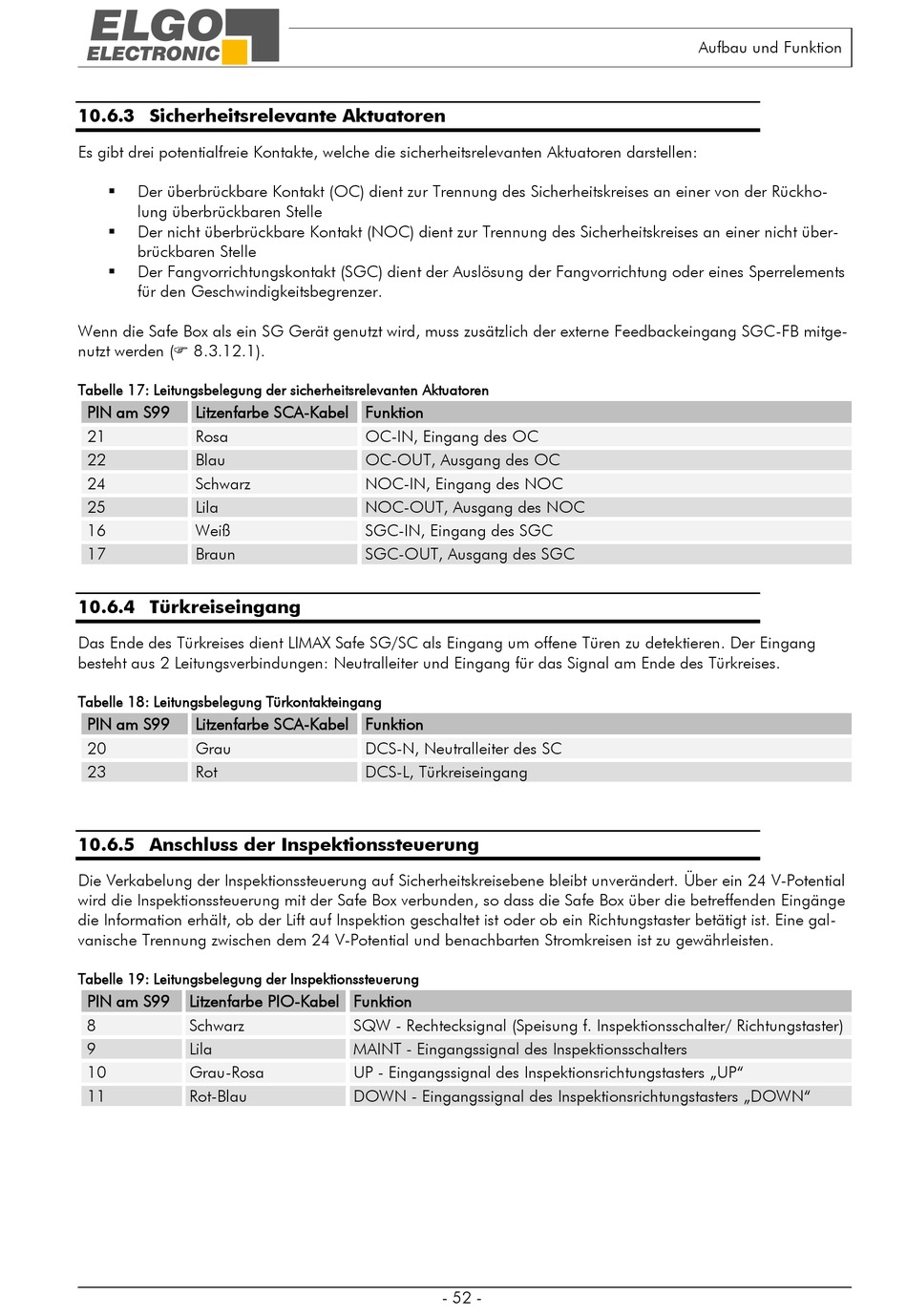

10.6.3 Sicherheitsrelevante Aktuatoren
Es gibt drei potentialfreie Kontakte, welche die sicherheitsrelevanten Aktuatoren darstellen:
Der überbrückbare Kontakt (OC) dient zur Trennung des Sicherheitskreises an einer von der Rückho-

lung überbrückbaren Stelle
Der nicht überbrückbare Kontakt (NOC) dient zur Trennung des Sicherheitskreises an einer nicht über-

brückbaren Stelle
Der Fangvorrichtungskontakt (SGC) dient der Auslösung der Fangvorrichtung oder eines Sperrelements

für den Geschwindigkeitsbegrenzer.
Wenn die Safe Box als ein SG Gerät genutzt wird, muss zusätzlich der externe Feedbackeingang SGC-FB mitge-
nutzt werden ( 8.3.12.1).

Tabelle 17: Leitungsbelegung der sicherheitsrelevanten Aktuatoren

PIN am S99 Litzenfarbe SCA-Kabel Funktion
21 Rosa
22 Blau
24 Schwarz
25 Lila
16 Weiß
17 Braun
10.6.4 Türkreiseingang
Das Ende des Türkreises dient LIMAX Safe SG/SC als Eingang um offene Türen zu detektieren. Der Eingang
besteht aus 2 Leitungsverbindungen: Neutralleiter und Eingang für das Signal am Ende des Türkreises.
Tabelle 18: Leitungsbelegung Türkontakteingang
PIN am S99 Litzenfarbe SCA-Kabel Funktion
20 Grau
23 Rot

10.6.5 Anschluss der Inspektionssteuerung

Die Verkabelung der Inspektionssteuerung auf Sicherheitskreisebene bleibt unverändert. Über ein 24 V-Potential
wird die Inspektionssteuerung mit der Safe Box verbunden, so dass die Safe Box über die betreffenden Eingänge
die Information erhält, ob der Lift auf Inspektion geschaltet ist oder ob ein Richtungstaster betätigt ist. Eine gal-
vanische Trennung zwischen dem 24 V-Potential und benachbarten Stromkreisen ist zu gewährleisten.

Tabelle 19: Leitungsbelegung der Inspektionssteuerung

PIN am S99 Litzenfarbe PIO-Kabel Funktion
8 Schwarz
9 Lila
10 Grau-Rosa
11 Rot-Blau
OC-IN, Eingang des OC
OC-OUT, Ausgang des OC
NOC-IN, Eingang des NOC
NOC-OUT, Ausgang des NOC
SGC-IN, Eingang des SGC
SGC-OUT, Ausgang des SGC
DCS-N, Neutralleiter des SC
DCS-L, Türkreiseingang
SQW - Rechtecksignal (Speisung f. Inspektionsschalter/ Richtungstaster)
MAINT - Eingangssignal des Inspektionsschalters
UP - Eingangssignal des Inspektionsrichtungstasters „UP"
DOWN - Eingangssignal des Inspektionsrichtungstasters „DOWN"
- 52 -
Aufbau und Funktion
