8.3.10 Anschluss der Spannungsversorgung und Notstromversorgung

Der 24 V Versorgungseingang des LIMAX Safe SG/SC wird an eine externe 24 V Spannungsquelle angeschlos-
sen. Um bei Stromausfällen zusätzlich die Türzonenanzeigen-Funktion nutzen zu können, muss eine 12 V Batte-
rie angeschlossen werden. Eine fehlende 24 V Versorgung führt zum Öffnen von OC, NOC und SGC.
Safe Box
+24 V
0V / GND
RESET
CAN-H
CAN-L
+12 V Batterie
0 V Batterie

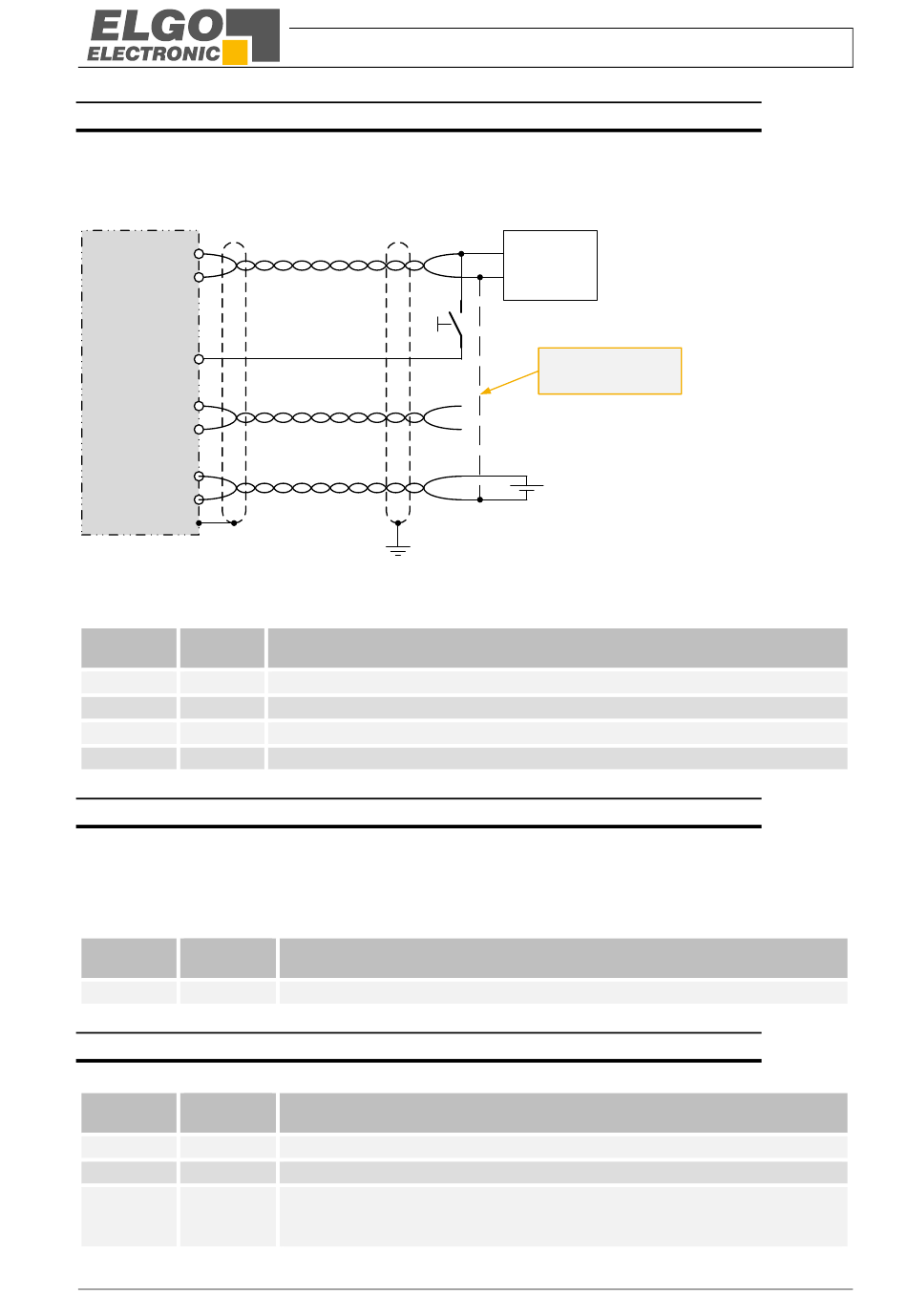

Abbildung 11: Anschlussplan für Stromversorgung, CAN Kommunikation und Reseteingang

Tabelle 6: Litzenbelegung Stromversorgung und Batteriestromversorgung

Litzenfarbe
Pin am S99
PIO-Kabel
1 Weiß
2 Braun
6 Rot
7 Blau

8.3.11 Anschluss des Error Reset-Eingangs

Der Reseteingang ist über die Hängekabel zum Schaltschrank geführt. Dort muss es an eine 24 V Versorgung
über einen Schließer (NO) Reset-Taster angeschlossen werden, siehe Abbildung 7, Abbildung 8, Abbildung 9
und Abbildung 11.

Tabelle 7: Litzenbelegung Reseteingang

Litzenfarbe
Pin am S99
PIO-Kabel
13 Braun-Grün RESET Eingang

8.3.12 Anschluss des SGC und SGC-FB

Tabelle 8: Litzenbelegung von SGC Ausgang und SGC-FB Eingang

Litzenfarbe
Pin am S99
PIO-Kabel
16 Weiß
17 Braun
12 Weiß-Grün
Funktion
0 V / GND Spannungsversorgung
24 V Spannungsversorgung
+12 V BATT, Notstromversorgung (optional)
0 V BATT, Notstromversorgung (optional)
Funktion
Funktion
SGC-IN, Eingang von SGC
SGC-OUT, Ausgang von SGC
SGC-FB, Feedback Kontakt des Schalters, bedient durch das Sperrelement des
Geschwindigkeitsbegrenzers oder die Fangvorrichtung. Siehe auch Abbildung 8,
Abbildung 9 und Abbildung 12.
- 31 -
Versorgung
+24 V
Reset Taster
kann extern ange-
schlossen werden
CAN Bus zur Liftsteuerung
+12 V
Installation
