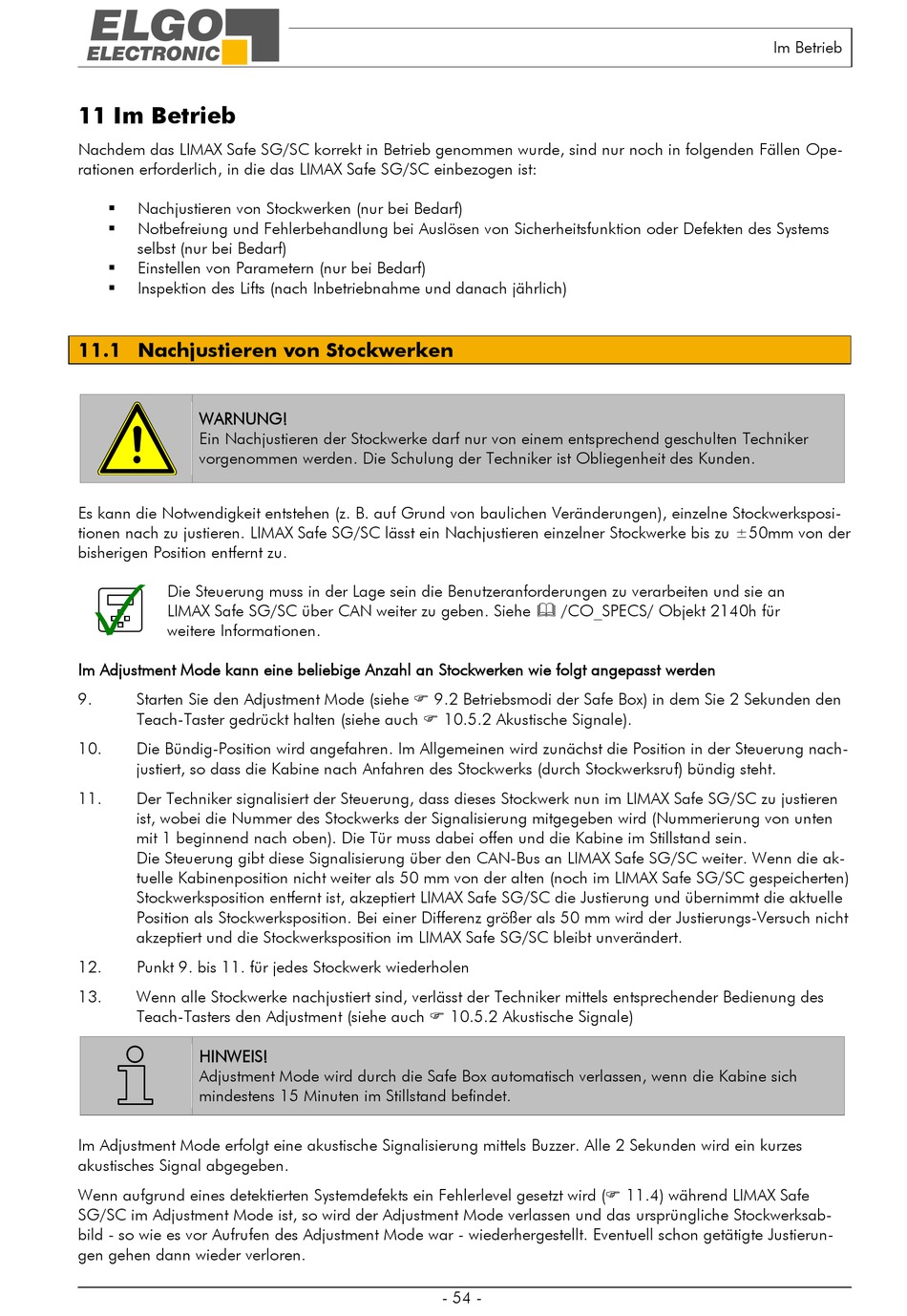

11 Im Betrieb
Nachdem das LIMAX Safe SG/SC korrekt in Betrieb genommen wurde, sind nur noch in folgenden Fällen Ope-
rationen erforderlich, in die das LIMAX Safe SG/SC einbezogen ist:
Nachjustieren von Stockwerken (nur bei Bedarf)
Notbefreiung und Fehlerbehandlung bei Auslösen von Sicherheitsfunktion oder Defekten des Systems
selbst (nur bei Bedarf)
Einstellen von Parametern (nur bei Bedarf)
Inspektion des Lifts (nach Inbetriebnahme und danach jährlich)
11.1 Nachjustieren von Stockwerken
WARNUNG!
Ein Nachjustieren der Stockwerke darf nur von einem entsprechend geschulten Techniker
vorgenommen werden. Die Schulung der Techniker ist Obliegenheit des Kunden.
Es kann die Notwendigkeit entstehen (z. B. auf Grund von baulichen Veränderungen), einzelne Stockwerksposi-
tionen nach zu justieren. LIMAX Safe SG/SC lässt ein Nachjustieren einzelner Stockwerke bis zu ±50mm von der
bisherigen Position entfernt zu.
Die Steuerung muss in der Lage sein die Benutzeranforderungen zu verarbeiten und sie an
LIMAX Safe SG/SC über CAN weiter zu geben. Siehe /CO_SPECS/ Objekt 2140h für
weitere Informationen.
Im Adjustment Mode kann eine beliebige Anzahl an Stockwerken wie folgt angepasst werden
9.
Starten Sie den Adjustment Mode (siehe 9.2 Betriebsmodi der Safe Box) in dem Sie 2 Sekunden den
Teach-Taster gedrückt halten (siehe auch 10.5.2 Akustische Signale).
10.
Die Bündig-Position wird angefahren. Im Allgemeinen wird zunächst die Position in der Steuerung nach-
justiert, so dass die Kabine nach Anfahren des Stockwerks (durch Stockwerksruf) bündig steht.
11.
Der Techniker signalisiert der Steuerung, dass dieses Stockwerk nun im LIMAX Safe SG/SC zu justieren
ist, wobei die Nummer des Stockwerks der Signalisierung mitgegeben wird (Nummerierung von unten
mit 1 beginnend nach oben). Die Tür muss dabei offen und die Kabine im Stillstand sein.
Die Steuerung gibt diese Signalisierung über den CAN-Bus an LIMAX Safe SG/SC weiter. Wenn die ak-
tuelle Kabinenposition nicht weiter als 50 mm von der alten (noch im LIMAX Safe SG/SC gespeicherten)
Stockwerksposition entfernt ist, akzeptiert LIMAX Safe SG/SC die Justierung und übernimmt die aktuelle
Position als Stockwerksposition. Bei einer Differenz größer als 50 mm wird der Justierungs-Versuch nicht
akzeptiert und die Stockwerksposition im LIMAX Safe SG/SC bleibt unverändert.
12.
Punkt 9. bis 11. für jedes Stockwerk wiederholen
13.
Wenn alle Stockwerke nachjustiert sind, verlässt der Techniker mittels entsprechender Bedienung des
Teach-Tasters den Adjustment (siehe auch 10.5.2 Akustische Signale)
HINWEIS!
Adjustment Mode wird durch die Safe Box automatisch verlassen, wenn die Kabine sich
mindestens 15 Minuten im Stillstand befindet.
Im Adjustment Mode erfolgt eine akustische Signalisierung mittels Buzzer. Alle 2 Sekunden wird ein kurzes
akustisches Signal abgegeben.
Wenn aufgrund eines detektierten Systemdefekts ein Fehlerlevel gesetzt wird ( 11.4) während LIMAX Safe
SG/SC im Adjustment Mode ist, so wird der Adjustment Mode verlassen und das ursprüngliche Stockwerksab-
bild - so wie es vor Aufrufen des Adjustment Mode war - wiederhergestellt. Eventuell schon getätigte Justierun-
gen gehen dann wieder verloren.
- 54 -
