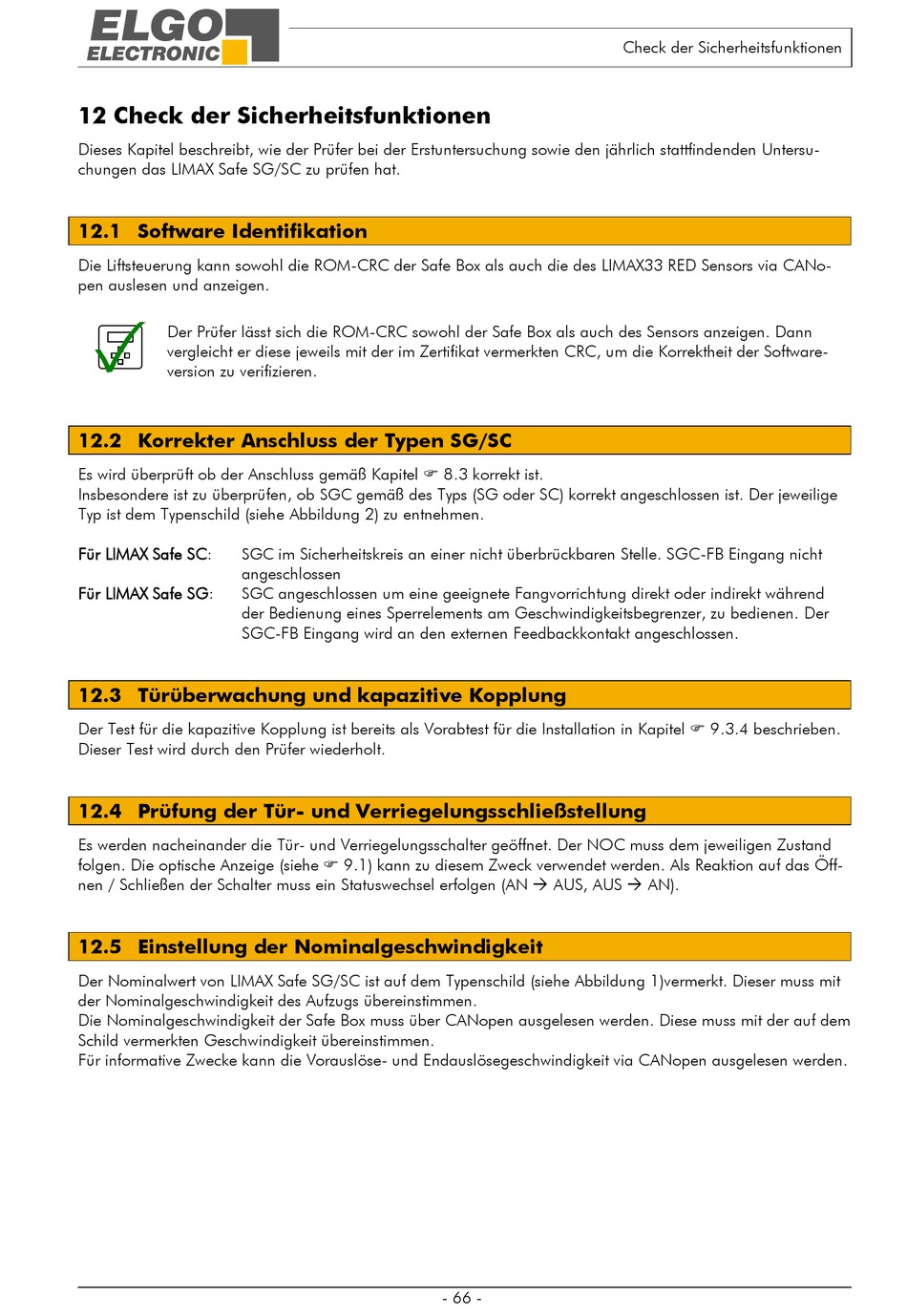

12 Check der Sicherheitsfunktionen

Dieses Kapitel beschreibt, wie der Prüfer bei der Erstuntersuchung sowie den jährlich stattfindenden Untersu-
chungen das LIMAX Safe SG/SC zu prüfen hat.

12.1 Software Identifikation

Die Liftsteuerung kann sowohl die ROM-CRC der Safe Box als auch die des LIMAX33 RED Sensors via CANo-
pen auslesen und anzeigen.
Der Prüfer lässt sich die ROM-CRC sowohl der Safe Box als auch des Sensors anzeigen. Dann
vergleicht er diese jeweils mit der im Zertifikat vermerkten CRC, um die Korrektheit der Software-
version zu verifizieren.

12.2 Korrekter Anschluss der Typen SG/SC

Es wird überprüft ob der Anschluss gemäß Kapitel  8.3 korrekt ist.
Insbesondere ist zu überprüfen, ob SGC gemäß des Typs (SG oder SC) korrekt angeschlossen ist. Der jeweilige
Typ ist dem Typenschild (siehe Abbildung 2) zu entnehmen.
Für LIMAX Safe SC:
SGC
angeschlossen
Für LIMAX Safe SG:
SGC
der Bedienung eines Sperrelements am Geschwindigkeitsbegrenzer, zu bedienen. Der
SGC-FB Eingang wird an den externen Feedbackkontakt angeschlossen.
12.3 Türüberwachung und kapazitive Kopplung
Der Test für die kapazitive Kopplung ist bereits als Vorabtest für die Installation in Kapitel  9.3.4 beschrieben.
Dieser Test wird durch den Prüfer wiederholt.
12.4 Prüfung der Tür- und Verriegelungsschließstellung
Es werden nacheinander die Tür- und Verriegelungsschalter geöffnet. Der NOC muss dem jeweiligen Zustand
folgen. Die optische Anzeige (siehe  9.1) kann zu diesem Zweck verwendet werden. Als Reaktion auf das Öff-
nen / Schließen der Schalter muss ein Statuswechsel erfolgen (AN  AUS, AUS  AN).

12.5 Einstellung der Nominalgeschwindigkeit

Der Nominalwert von LIMAX Safe SG/SC ist auf dem Typenschild (siehe Abbildung 1)vermerkt. Dieser muss mit
der Nominalgeschwindigkeit des Aufzugs übereinstimmen.
Die Nominalgeschwindigkeit der Safe Box muss über CANopen ausgelesen werden. Diese muss mit der auf dem
Schild vermerkten Geschwindigkeit übereinstimmen.
Für informative Zwecke kann die Vorauslöse- und Endauslösegeschwindigkeit via CANopen ausgelesen werden.
im Sicherheitskreis an einer nicht überbrückbaren Stelle. SGC-FB Eingang nicht
angeschlossen um eine geeignete Fangvorrichtung direkt oder indirekt während
