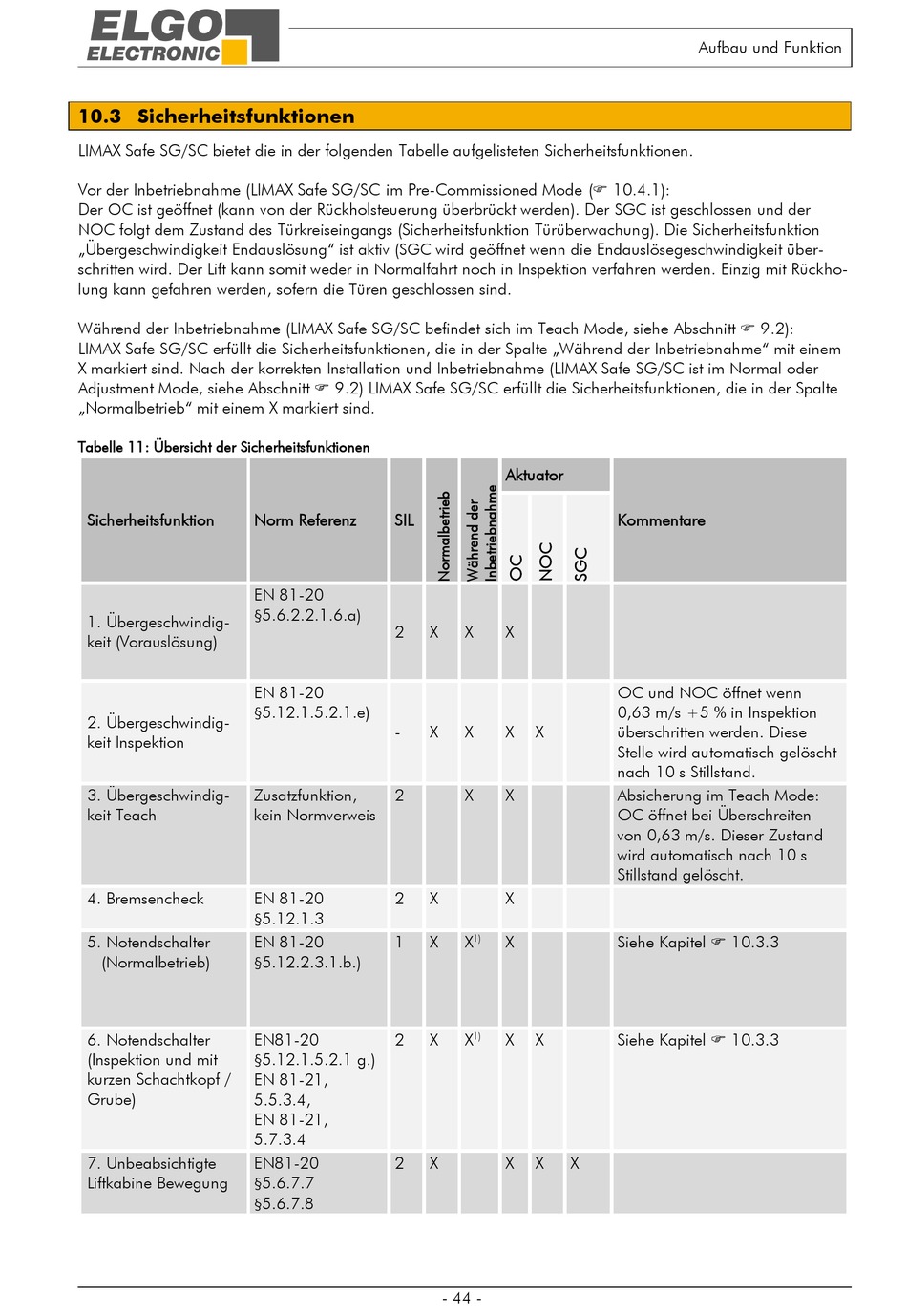

10.3 Sicherheitsfunktionen
LIMAX Safe SG/SC bietet die in der folgenden Tabelle aufgelisteten Sicherheitsfunktionen.
Vor der Inbetriebnahme (LIMAX Safe SG/SC im Pre-Commissioned Mode ( 10.4.1):
Der OC ist geöffnet (kann von der Rückholsteuerung überbrückt werden). Der SGC ist geschlossen und der
NOC
folgt dem Zustand des Türkreiseingangs (Sicherheitsfunktion Türüberwachung). Die Sicherheitsfunktion
„Übergeschwindigkeit Endauslösung" ist aktiv ( SGC wird geöffnet wenn die Endauslösegeschwindigkeit über-
schritten wird. Der Lift kann somit weder in Normalfahrt noch in Inspektion verfahren werden. Einzig mit Rückho-
lung kann gefahren werden, sofern die Türen geschlossen sind.
Während der Inbetriebnahme (LIMAX Safe SG/SC befindet sich im Teach Mode, siehe Abschnitt 9.2):
LIMAX Safe SG/SC erfüllt die Sicherheitsfunktionen, die in der Spalte „Während der Inbetriebnahme" mit einem
X markiert sind. Nach der korrekten Installation und Inbetriebnahme (LIMAX Safe SG/SC ist im Normal oder
Adjustment Mode, siehe Abschnitt 9.2) LIMAX Safe SG/SC erfüllt die Sicherheitsfunktionen, die in der Spalte
„Normalbetrieb" mit einem X markiert sind.
Tabelle 11: Übersicht der Sicherheitsfunktionen
Sicherheitsfunktion
1. Übergeschwindig-
keit (Vorauslösung)
2. Übergeschwindig-
keit Inspektion
3. Übergeschwindig-
keit Teach
4. Bremsencheck
5. Notendschalter
(Normalbetrieb)
6. Notendschalter
(Inspektion und mit
kurzen Schachtkopf /
Grube)
7. Unbeabsichtigte
Liftkabine Bewegung
Norm Referenz
SIL
EN 81-20
§5.6.2.2.1.6.a)
2
EN 81-20
§5.12.1.5.2.1.e)
-
Zusatzfunktion,
2
kein Normverweis
EN 81-20
2
§5.12.1.3
EN 81-20
1
§5.12.2.3.1.b.)
EN81-20
2
§5.12.1.5.2.1 g.)
EN 81-21,
5.5.3.4,
EN 81-21,
5.7.3.4
EN81-20
2
§5.6.7.7
§5.6.7.8
Aktuator
X
X
X
X
X
X
X
X
X
X
X
X
X
X
1)
X
X
X
X
1)
X
X
X
X
- 44 -
Aufbau und Funktion
Kommentare
OC und NOC öffnet wenn
0,63 m/s +5 % in Inspektion
überschritten werden. Diese
Stelle wird automatisch gelöscht
nach 10 s Stillstand.
Absicherung im Teach Mode:
OC öffnet bei Überschreiten
von 0,63 m/s. Dieser Zustand
wird automatisch nach 10 s
Stillstand gelöscht.
Siehe Kapitel 10.3.3
Siehe Kapitel 10.3.3
