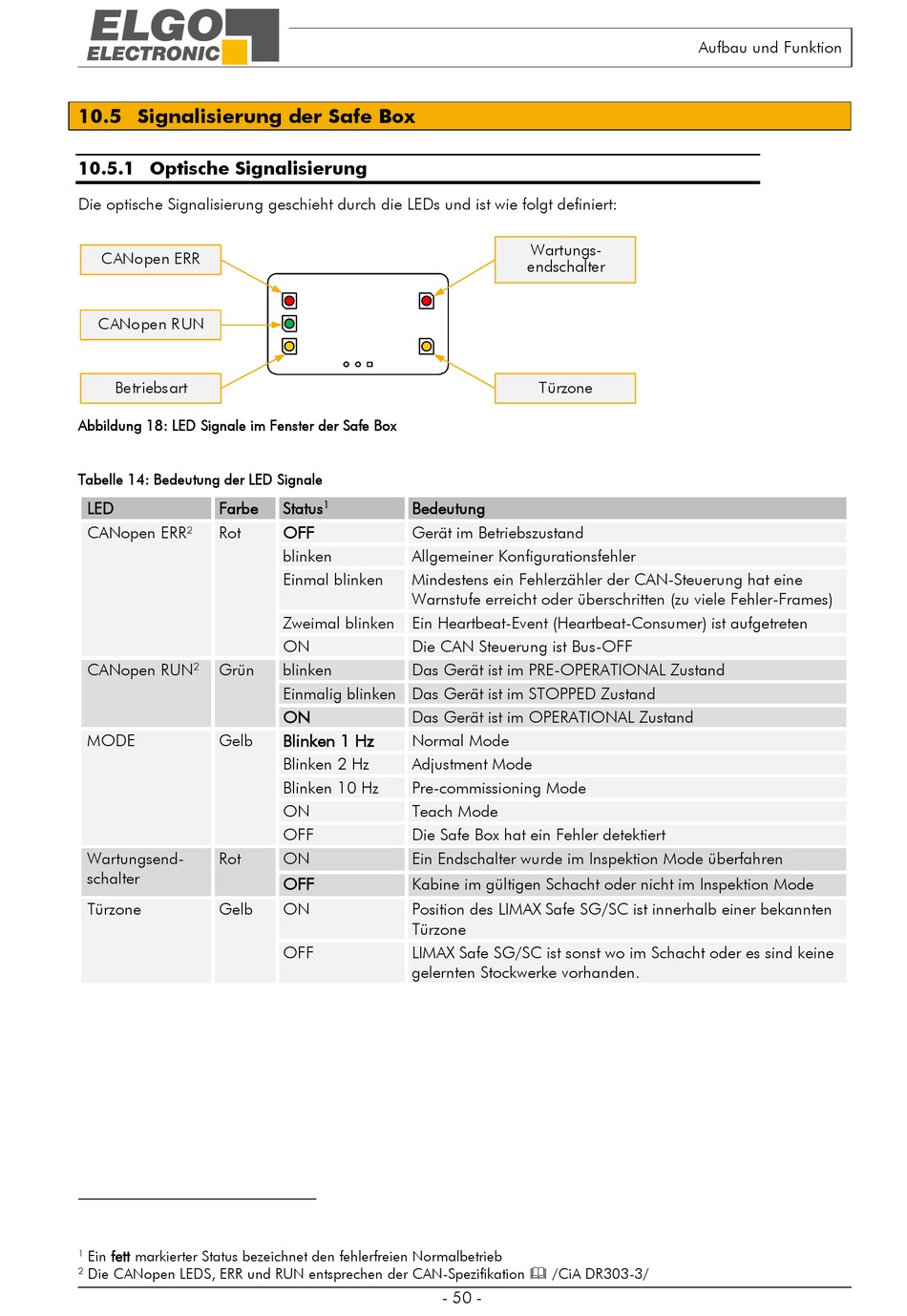

10.5 Signalisierung der Safe Box
10.5.1 Optische Signalisierung
Die optische Signalisierung geschieht durch die LEDs und ist wie folgt definiert:
CANopen ERR
CANopen RUN
Betriebsart
Abbildung 18: LED Signale im Fenster der Safe Box
Tabelle 14: Bedeutung der LED Signale
LED
Farbe
CANopen ERR²
Rot
CANopen RUN
2
Grün
MODE
Gelb
Wartungsend-
Rot
schalter
Türzone
Gelb
Ein fett markierter Status bezeichnet den fehlerfreien Normalbetrieb
1
Die CANopen LEDS, ERR und RUN entsprechen der CAN-Spezifikation /CiA DR303-3/
2
Status
1
Bedeutung
OFF
Gerät im Betriebszustand
blinken
Allgemeiner Konfigurationsfehler
Einmal blinken
Mindestens ein Fehlerzähler der CAN-Steuerung hat eine
Warnstufe erreicht oder überschritten (zu viele Fehler-Frames)
Zweimal blinken Ein Heartbeat-Event (Heartbeat-Consumer) ist aufgetreten
ON
Die CAN Steuerung ist Bus-OFF
blinken
Das Gerät ist im PRE-OPERATIONAL Zustand
Einmalig blinken Das Gerät ist im STOPPED Zustand
ON
Das Gerät ist im OPERATIONAL Zustand
Blinken 1 Hz
Normal Mode
Blinken 2 Hz
Adjustment Mode
Blinken 10 Hz
Pre-commissioning Mode
ON
Teach Mode
OFF
Die Safe Box hat ein Fehler detektiert
ON
Ein Endschalter wurde im Inspektion Mode überfahren
OFF
Kabine im gültigen Schacht oder nicht im Inspektion Mode
ON
Position des LIMAX Safe SG/SC ist innerhalb einer bekannten
Türzone
OFF
LIMAX Safe SG/SC ist sonst wo im Schacht oder es sind keine
gelernten Stockwerke vorhanden.
