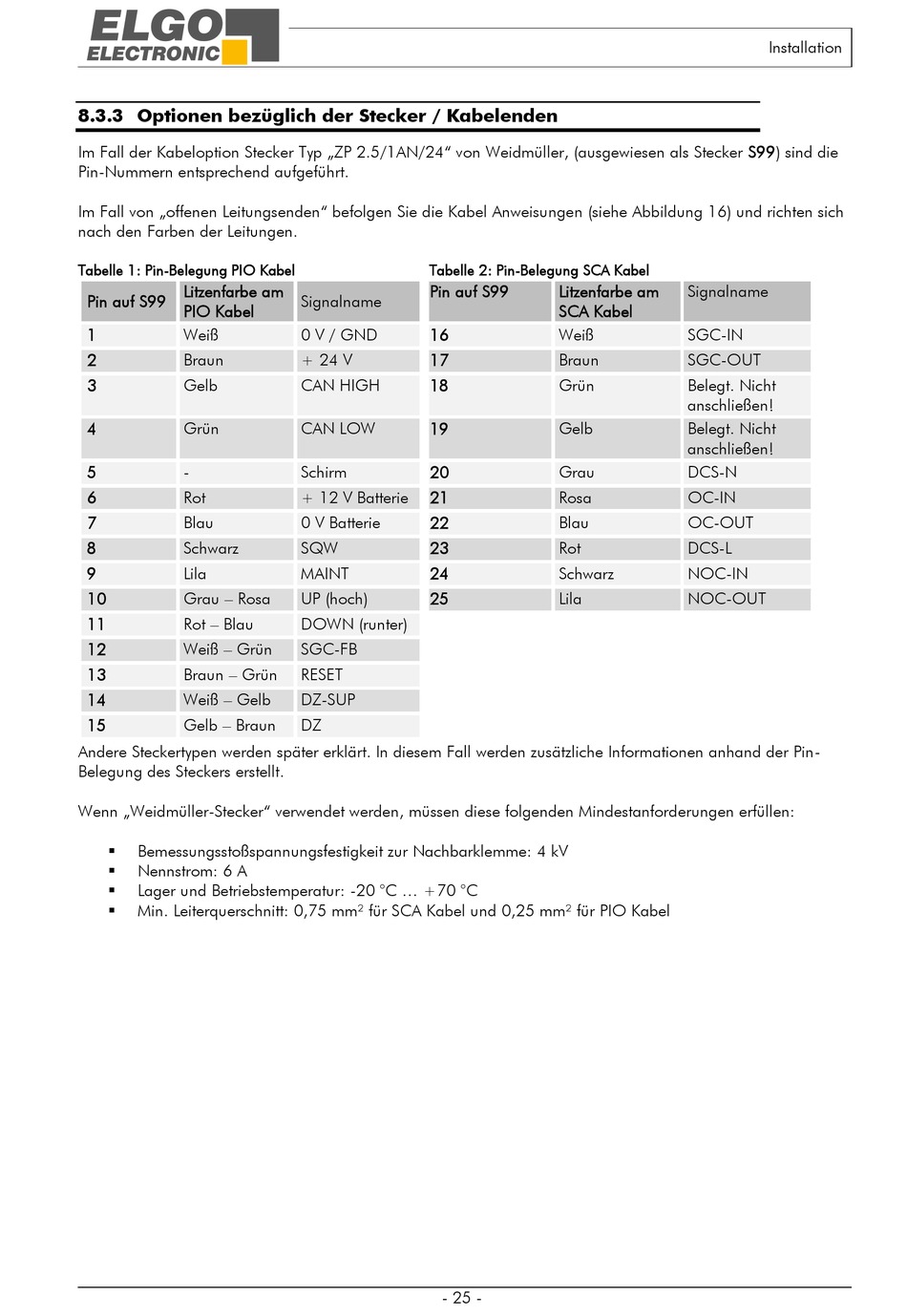

8.3.3 Optionen bezüglich der Stecker / Kabelenden
Im Fall der Kabeloption Stecker Typ „ZP 2.5/1AN/24" von Weidmüller, (ausgewiesen als Stecker S99) sind die
Pin-Nummern entsprechend aufgeführt.
Im Fall von „offenen Leitungsenden" befolgen Sie die Kabel Anweisungen (siehe Abbildung 16) und richten sich
nach den Farben der Leitungen.

Tabelle 1: Pin-Belegung PIO Kabel

Litzenfarbe am
Pin auf S99
PIO Kabel
1 Weiß
2 Braun
3 Gelb
4 Grün
5 -
6 Rot
7 Blau
8 Schwarz
9 Lila
10 Grau – Rosa
11 Rot – Blau
12 Weiß – Grün
13 Braun – Grün
14 Weiß – Gelb
15 Gelb – Braun
Andere Steckertypen werden später erklärt. In diesem Fall werden zusätzliche Informationen anhand der Pin-
Belegung des Steckers erstellt.
Wenn „Weidmüller-Stecker" verwendet werden, müssen diese folgenden Mindestanforderungen erfüllen:
Bemessungsstoßspannungsfestigkeit zur Nachbarklemme: 4 kV

Nennstrom: 6 A

Lager und Betriebstemperatur: -20 °C ... +70 °C

Min. Leiterquerschnitt: 0,75 mm² für SCA Kabel und 0,25 mm² für PIO Kabel


Tabelle 2: Pin-Belegung SCA Kabel

Pin auf S99
Signalname
0 V / GND 16
+ 24 V 17
CAN HIGH 18
CAN LOW 19
Schirm 20
+ 12 V Batterie 21
0 V Batterie 22
SQW 23
MAINT 24
UP (hoch) 25
DOWN (runter)
SGC-FB
RESET
DZ-SUP
DZ
- 25 -
Litzenfarbe am Signalname
SCA Kabel
Weiß SGC-IN
Braun SGC-OUT
Grün Belegt. Nicht
anschließen!
Gelb Belegt. Nicht
anschließen!
Grau DCS-N
Rosa OC-IN
Blau OC-OUT
Rot DCS-L
Schwarz NOC-IN
Lila NOC-OUT
